网络结构化布线系统

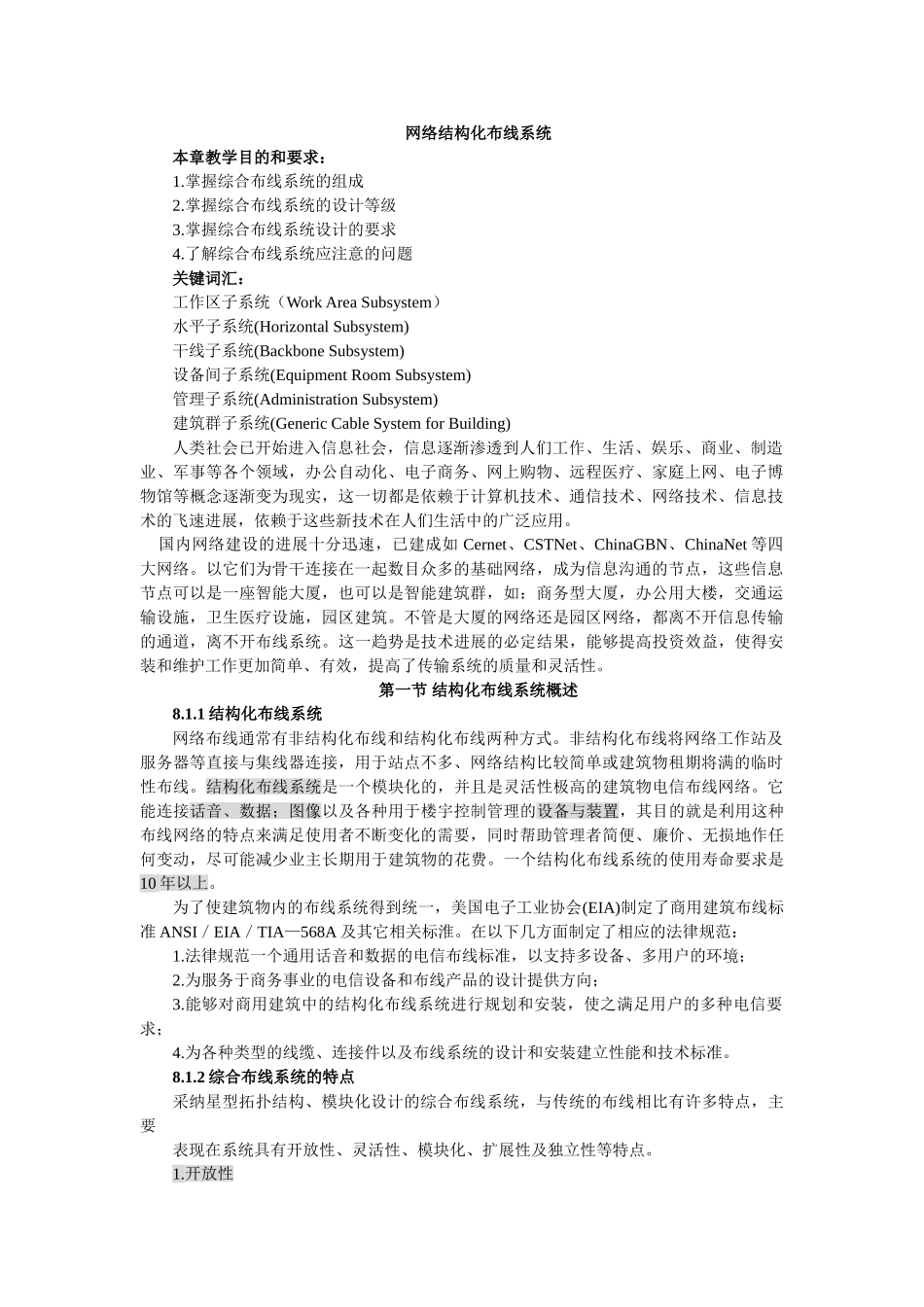

网络结构化布线系统本章教学目的和要求：1.掌握综合布线系统的组成2.掌握综合布线系统的设计等级3.掌握综合布线系统设计的要求4.了解综合布线系统应注意的问题关键词汇：工作区子系统（Work Area Subsystem）水平子系统(Horizontal Subsystem)干线子系统(Backbone Subsystem)设备间子系统(Equipment Room Subsystem)管理子系统(Administration Subsystem)建筑群子系统(Generic Cable System for Building)人类社会已开始进入信息社会，信息逐渐渗透到人们工作、生活、娱乐、商业、制造业、军事等各个领域，办公自动化、电子商务、网上购物、远程医疗、家庭上网、电子博物馆等概念逐渐变为现实，这一切都是依赖于计算机技术、通信技术、网络技术、信息技术的飞速进展，依赖于这些新技术在人们生活中的广泛应用。 国内网络建设的进展十分迅速，已建成如 Cernet、CSTNet、ChinaGBN、ChinaNet 等四大网络。以它们为骨干连接在一起数目众多的基础网络，成为信息沟通的节点，这些信息节点可以是一座智能大厦，也可以是智能建筑群，如：商务型大厦，办公用大楼，交通运输设施，卫生医疗设施，园区建筑。不管是大厦的网络还是园区网络，都离不开信息传输的通道，离不开布线系统。这一趋势是技术进展的必定结果，能够提高投资效益，使得安装和维护工作更加简单、有效，提高了传输系统的质量和灵活性。第一节 结构化布线系统概述8.1.1 结构化布线系统网络布线通常有非结构化布线和结构化布线两种方式。非结构化布线将网络工作站及服务器等直接与集线器连接，用于站点不多、网络结构比较简单或建筑物租期将满的临时性布线。结构化布线系统是一个模块化的，并且是灵活性极高的建筑物电信布线网络。它能连接话音、数据；图像以及各种用于楼宇控制管理的设备与装置，其目的就是利用这种布线网络的特点来满足使用者不断变化的需要，同时帮助管理者简便、廉价、无损地作任何变动，尽可能减少业主长期用于建筑物的花费。一个结构化布线系统的使用寿命要求是10 年以上。为了使建筑物内的布线系统得到统一，美国电子工业协会(EIA)制定了商用建筑布线标准 ANSI／EIA／TIA—568A 及其它相关标淮。在以下几方面制定了相应的法律规范：1.法律规范一个通用话音和数据的电信布线标准，以支持多设备、多用户的环境；2.为服务于商务事业的电信设备和布线产品的设计提供方向；3.能够对商用建筑中的结构化布线系统进行规划和安装，使之满足用户的多种电信要求...
