群塔作业技术交底

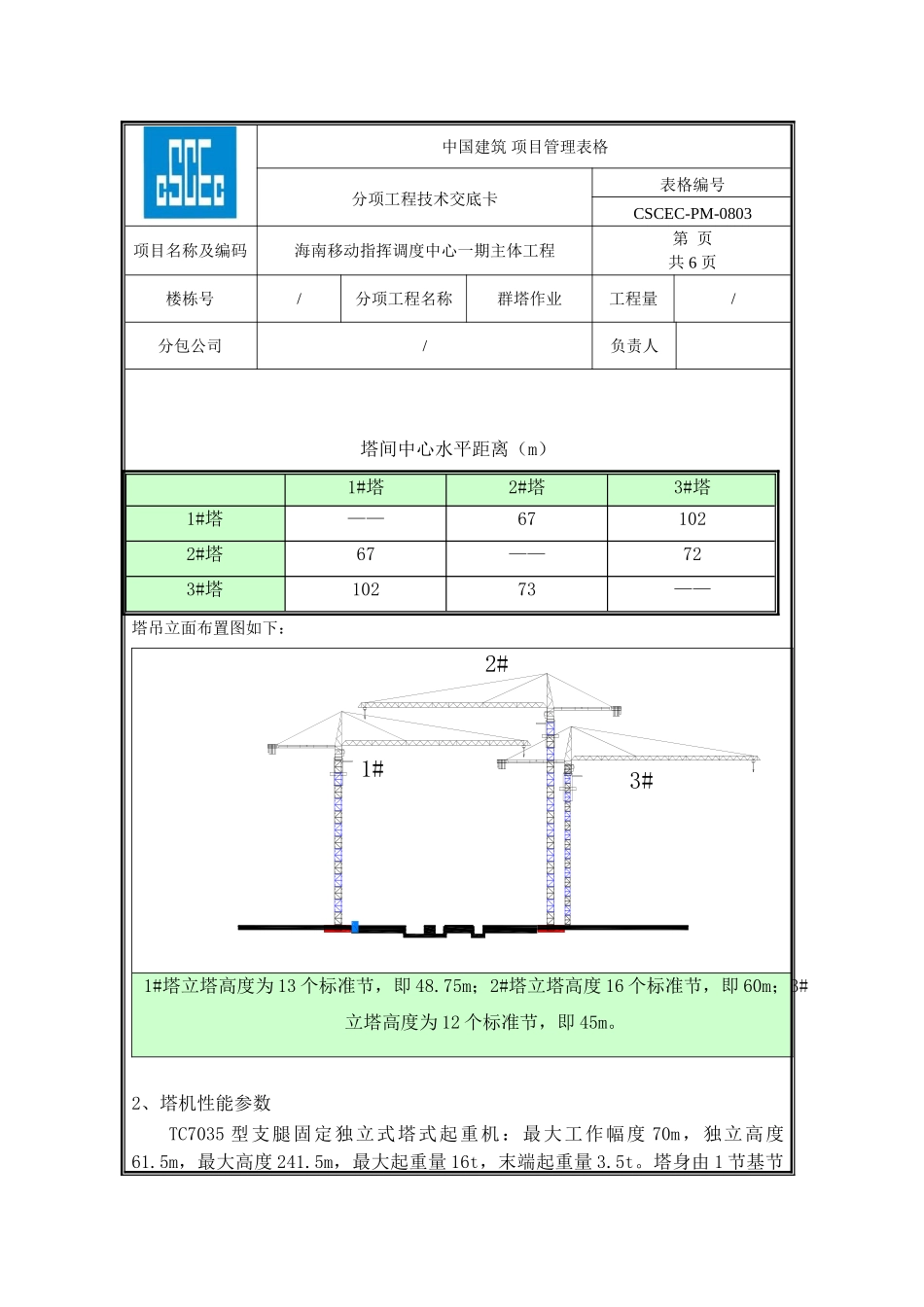

中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 6 页楼栋号/分项工程名称群塔作业工程量/分包公司/负责人交底内容1、 塔吊作业概况为配合项目施工的需要，安装 2 台 TC7035、1 台 TC6013 塔吊作为垂直运输工具。塔机安装的臂长分别为：TC7035(1#)臂长 55 米、TC7035(2#)臂长 50 米、TC6013 臂长 50m，塔吊初始安装高度为独立高度即可。塔吊平面布置图如下：中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 6 页楼栋号/分项工程名称群塔作业工程量/分包公司/负责人塔间中心水平距离（m）1#塔2#塔3#塔1#塔——671022#塔67——723#塔10273——塔吊立面布置图如下： 2#1#3#1#塔立塔高度为 13 个标准节，即 48.75m；2#塔立塔高度 16 个标准节，即 60m；3#立塔高度为 12 个标准节，即 45m。2、塔机性能参数TC7035 型支腿固定独立式塔式起重机：最大工作幅度 70m，独立高度61.5m，最大高度 241.5m，最大起重量 16t，末端起重量 3.5t。塔身由 1 节基节中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 6 页楼栋号/分项工程名称群塔作业工程量/分包公司/负责人HQ2、5 节加强节 HQ1、10 节片式标准节 H1、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。TC6013 型支腿固定独立式塔式起重机：最大工作幅度 60m，独立高度46m，最大起重量 6t，末端起重量 1.3t。塔身由 1 节基节 B、2 节标准节 B、13节标准节 A、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。3、 群塔作业防碰撞措施（1）、塔吊安装时（独立安装高度），相邻交叉作业塔吊安装高度按塔吊安全距离要求进行控制。 （2）、塔吊顶升应遵循安全距离要求，竖向错开，错开距离按相邻的塔吊安全距离要求进行控制。（3）、塔吊在群塔作业时要求起重臂前端和平衡臂后端顶部安装信号灯和信号旗，以示警告。(4)、塔吊使用过程中必须配备专职信号工负责塔吊邻近作业时安全警戒和指挥工作，信号工指挥必须准确，且与塔司密切配合。各塔应分别设置不同信号指挥频道，严禁使用相同频道或串频信号指挥作业。(5)、交叉作业塔吊调运物品旋转作业时，要求塔吊按相反方向旋转。信号工必须注意相邻塔...
