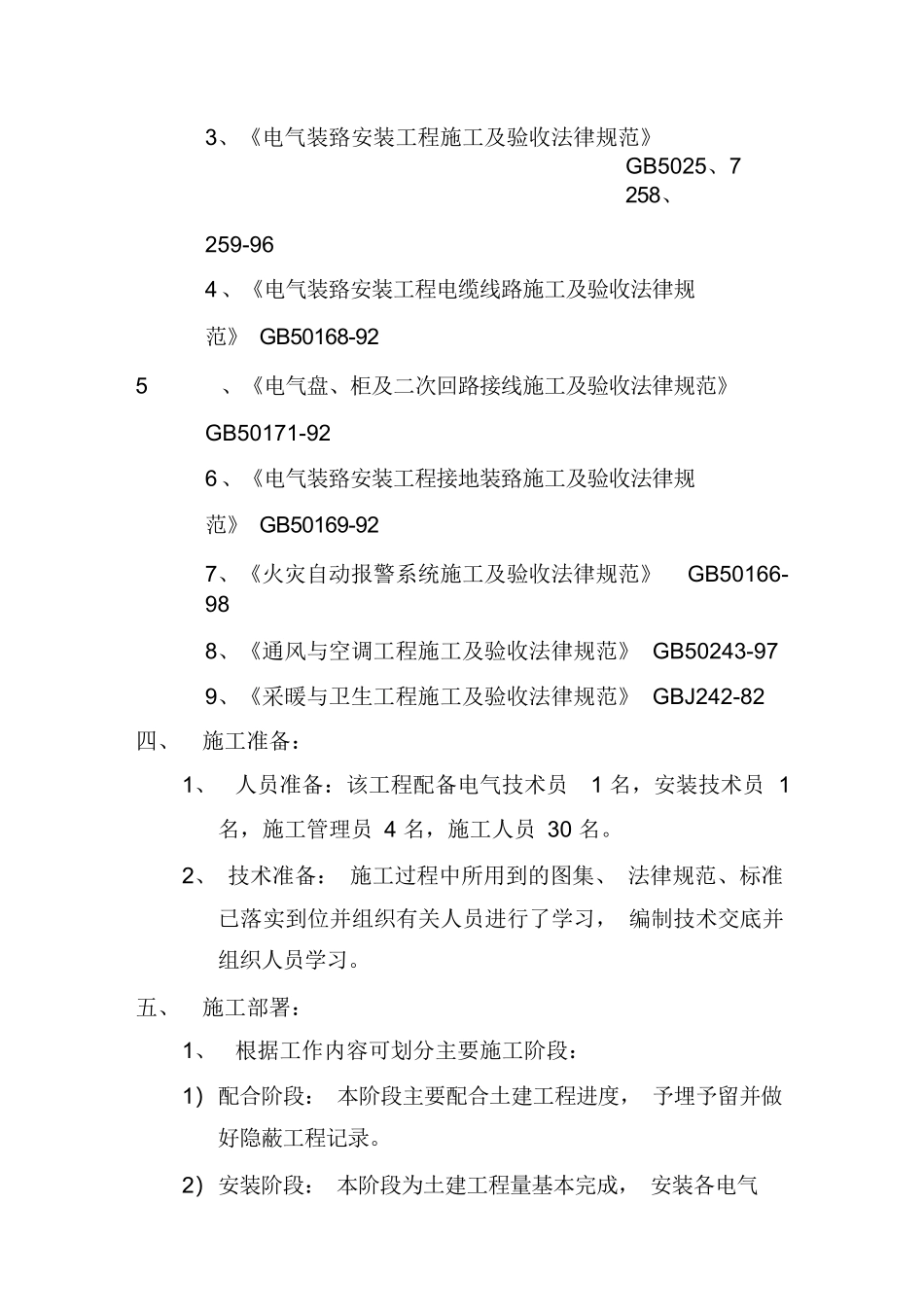

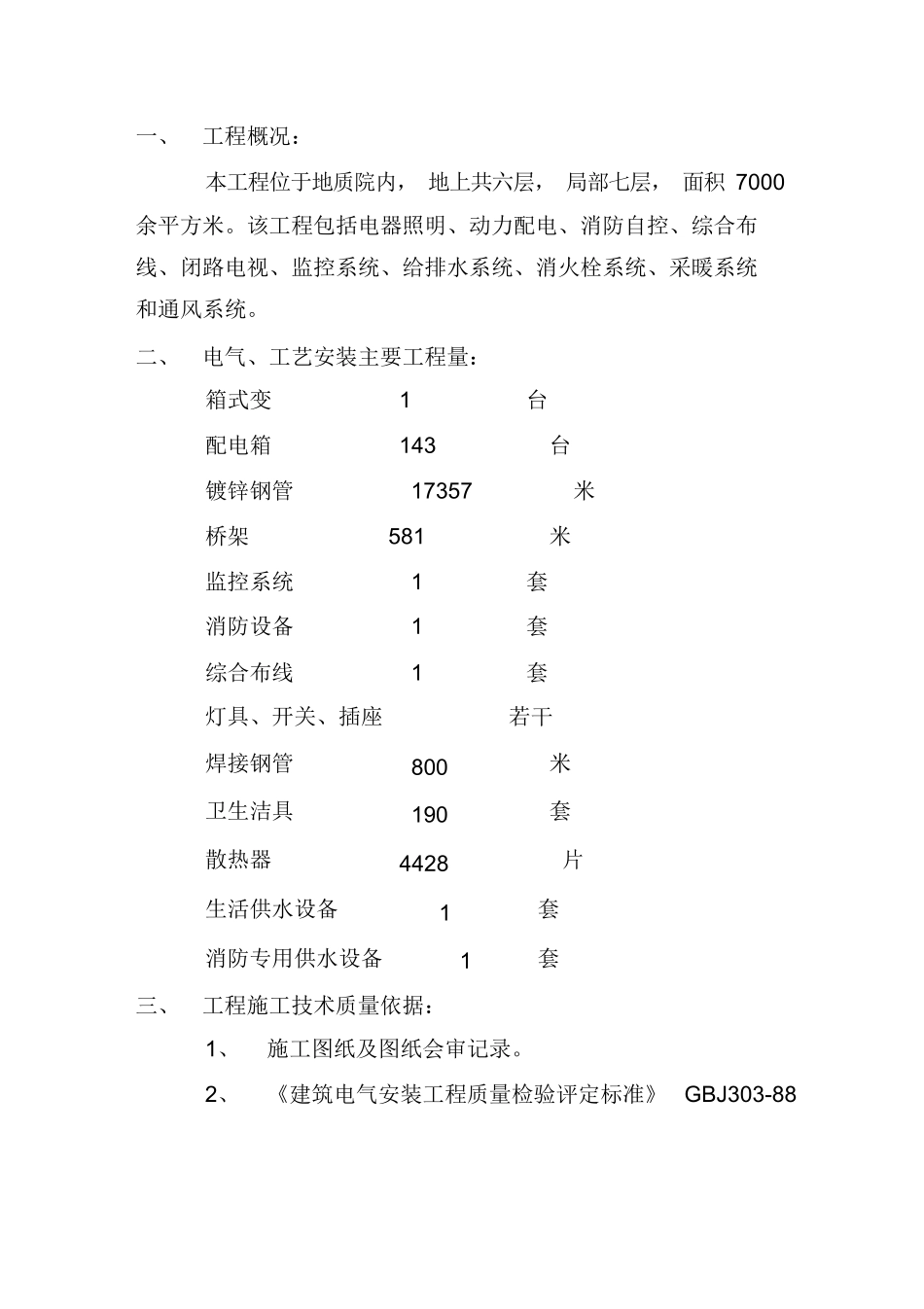

一、工程概况：本工程位于地质院内， 地上共六层， 局部七层， 面积 7000 余平方米。该工程包括电器照明、动力配电、消防自控、综合布 线、闭路电视、监控系统、给排水系统、消火栓系统、采暖系统 和通风系统。二、电气、工艺安装主要工程量：箱式变1台配电箱143台镀锌钢管17357米桥架581米监控系统1套消防设备1套综合布线1套灯具、开关、插座若干焊接钢管800米卫生洁具190套散热器4428片生活供水设备1套消防专用供水设备1套三、工程施工技术质量依据：1、施工图纸及图纸会审记录。2、《建筑电气安装工程质量检验评定标准》 GBJ303-883、《电气装臵安装工程施工及验收法律规范》GB5025、7258、259-964、《电气装臵安装工程电缆线路施工及验收法律规范》 GB50168-925、《电气盘、柜及二次回路接线施工及验收法律规范》GB50171-926、《电气装臵安装工程接地装臵施工及验收法律规范》 GB50169-927、《火灾自动报警系统施工及验收法律规范》GB50166-988、《通风与空调工程施工及验收法律规范》 GB50243-979、《采暖与卫生工程施工及验收法律规范》 GBJ242-82四、施工准备：1、人员准备：该工程配备电气技术员1 名，安装技术员 1名，施工管理员 4 名，施工人员 30 名。2、 技术准备： 施工过程中所用到的图集、 法律规范、标准已落实到位并组织有关人员进行了学习， 编制技术交底并组织人员学习。五、施工部署：1、根据工作内容可划分主要施工阶段：1）配合阶段： 本阶段主要配合土建工程进度， 予埋予留并做好隐蔽工程记录。2）安装阶段： 本阶段为土建工程量基本完成， 安装各电气器具、设备。3）调试阶段：各设备安装完毕，进行送电调试。2、施工进度的控制：1）加强三检制，对已施工完的部分保质保量， 做到不返工，以节约时间。2）积极组织货源，做到不窝工。3）制定详细的施工计划。六、主要施工工序及方法：（- ）通信系统工程1、工程概况：电话及综合布线系统：本工程安装双孔面板 123 个，共安装信息模块 246 个。信息插座模块全部采纳五类模块。新设HUB 11 个， ，闭路点 67 个，分支器、分配器77 个，放大器 1 个，电话部分电话分线座100 只。各个子配线间至各工作区信息插座由五类非屏双绞线组成。 本系统将干线子系统线路延伸到用户工作区，水平UTP 线由四层机房出线后，沿电缆桥架在吊顶内敷设，进入房间时，从线槽引 出金属软管以埋入方式由墙壁而下到各个信息插座。管理间子系统由四层配线...
