聚酯工程电气施工方案

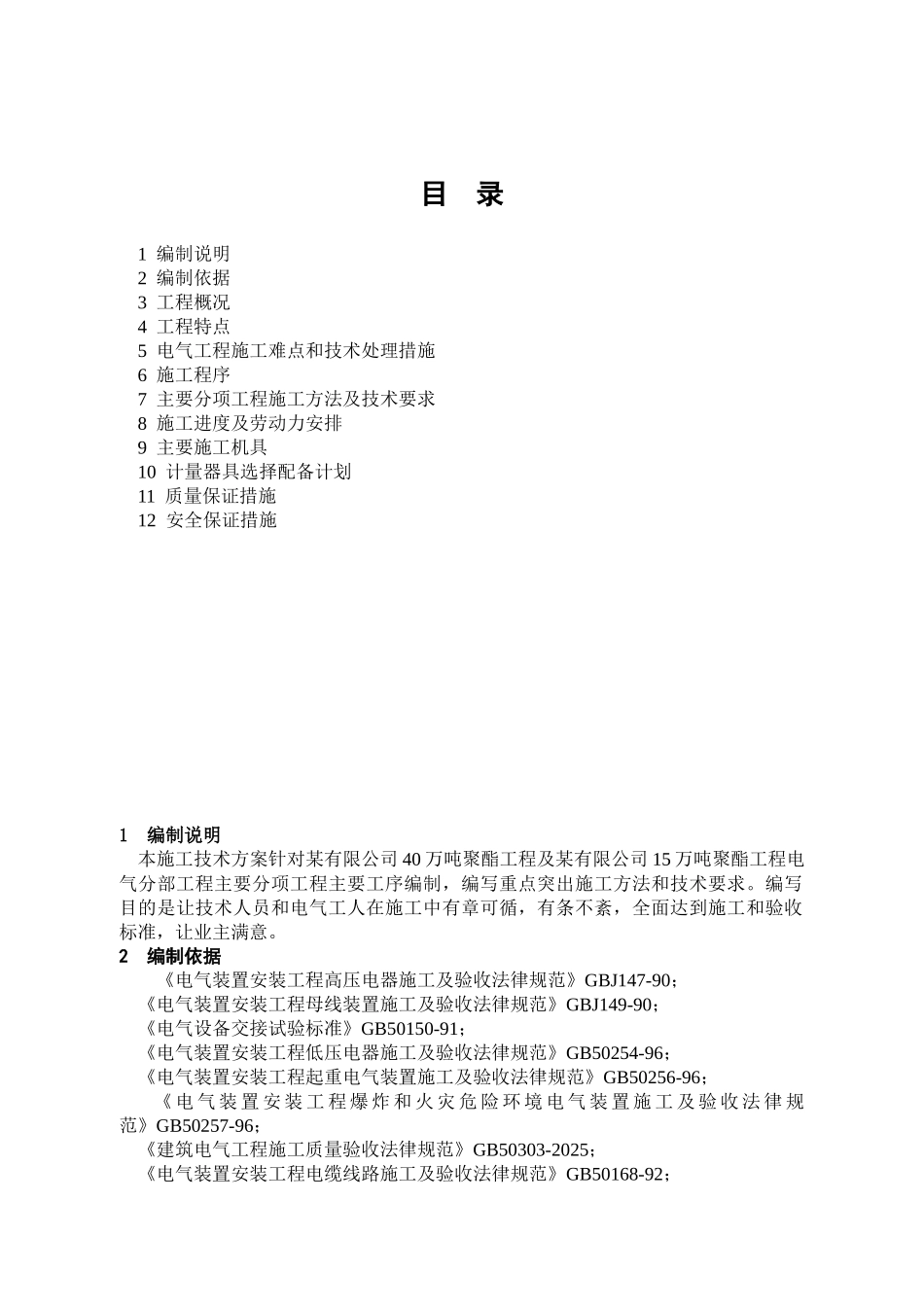

目 录 1 编制说明 2 编制依据 3 工程概况 4 工程特点 5 电气工程施工难点和技术处理措施 6 施工程序 7 主要分项工程施工方法及技术要求 8 施工进度及劳动力安排 9 主要施工机具 10 计量器具选择配备计划 11 质量保证措施 12 安全保证措施1 编制说明 本施工技术方案针对某有限公司 40 万吨聚酯工程及某有限公司 15 万吨聚酯工程电气分部工程主要分项工程主要工序编制，编写重点突出施工方法和技术要求。编写目的是让技术人员和电气工人在施工中有章可循，有条不紊，全面达到施工和验收标准，让业主满意。2 编制依据《电气装置安装工程高压电器施工及验收法律规范》GBJ147-90； 《电气装置安装工程母线装置施工及验收法律规范》GBJ149-90； 《电气设备交接试验标准》GB50150-91； 《电气装置安装工程低压电器施工及验收法律规范》GB50254-96； 《电气装置安装工程起重电气装置施工及验收法律规范》GB50256-96； 《 电 气 装 置 安 装 工 程 爆 炸 和 火 灾 危 险 环 境 电 气 装 置 施 工 及 验 收 法 律 规范》GB50257-96； 《建筑电气工程施工质量验收法律规范》GB50303-2025； 《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92； 《电气装置安装工程接地装置施工及验收法律规范》GB50169-92； 《电气装置安装工程旋转电机施工及验收法律规范》GB50170-92；《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-92；《建设工程施工现场供用电安全法律规范》GB50166-92；《施工现场临时用电安全技术法律规范》JGJ46-88；我公司承建苏州 Dupont 8 万吨聚酯工程和上海远防 12 万吨聚酯工程的经验。 3 工程概况聚酯装置区设 35kv 高压变电所一座，高压变电所给装置区二座 6KV 低压变电所供电；低压变电所，给该装置区的动力、照明供电。主要工程量估量有变压器 3 台，高压柜 30 台，低压柜 60 台，直流电源 1 套，变频器 22 套，操作柱 90 个，高压电力电缆 5 千米，低压电缆 40 千米，灯具 2000 套，电缆桥架与槽盒 3000、镀锌钢材 10吨。另外，设一套微机综合自动化装置，便于检测、控制计量自动化。4 工程特点：4.1 装置既设有高压变电所，又设有低压变电所；装置区既有高压用电设备，也有低压用电设备，变电所设微机自动化装置，因此，用配电设备多，自动化程度高。4.2 装置区爆炸危险场所多，所生产的产品以...
