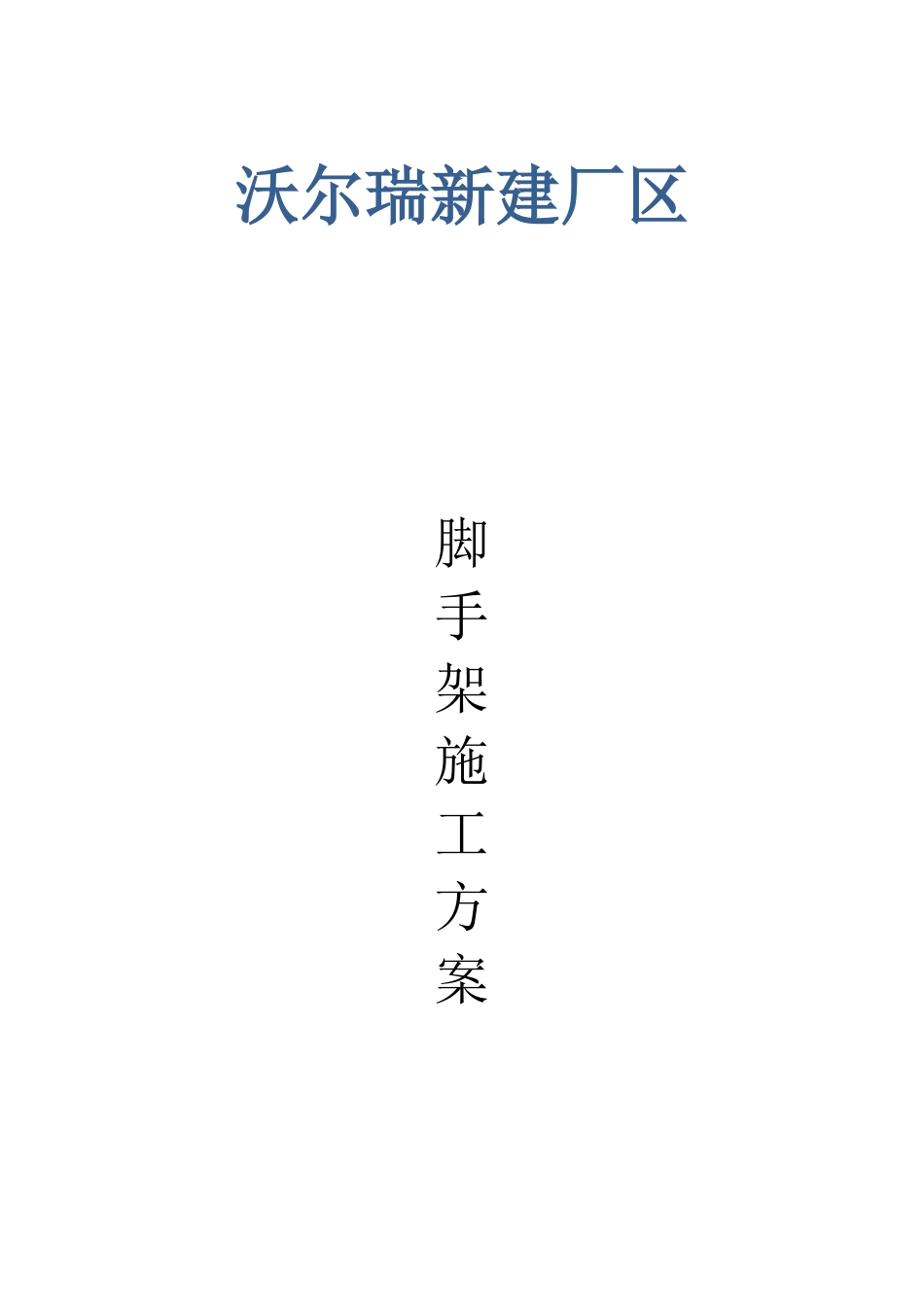

脚手架施工方案含图纸计算书概要

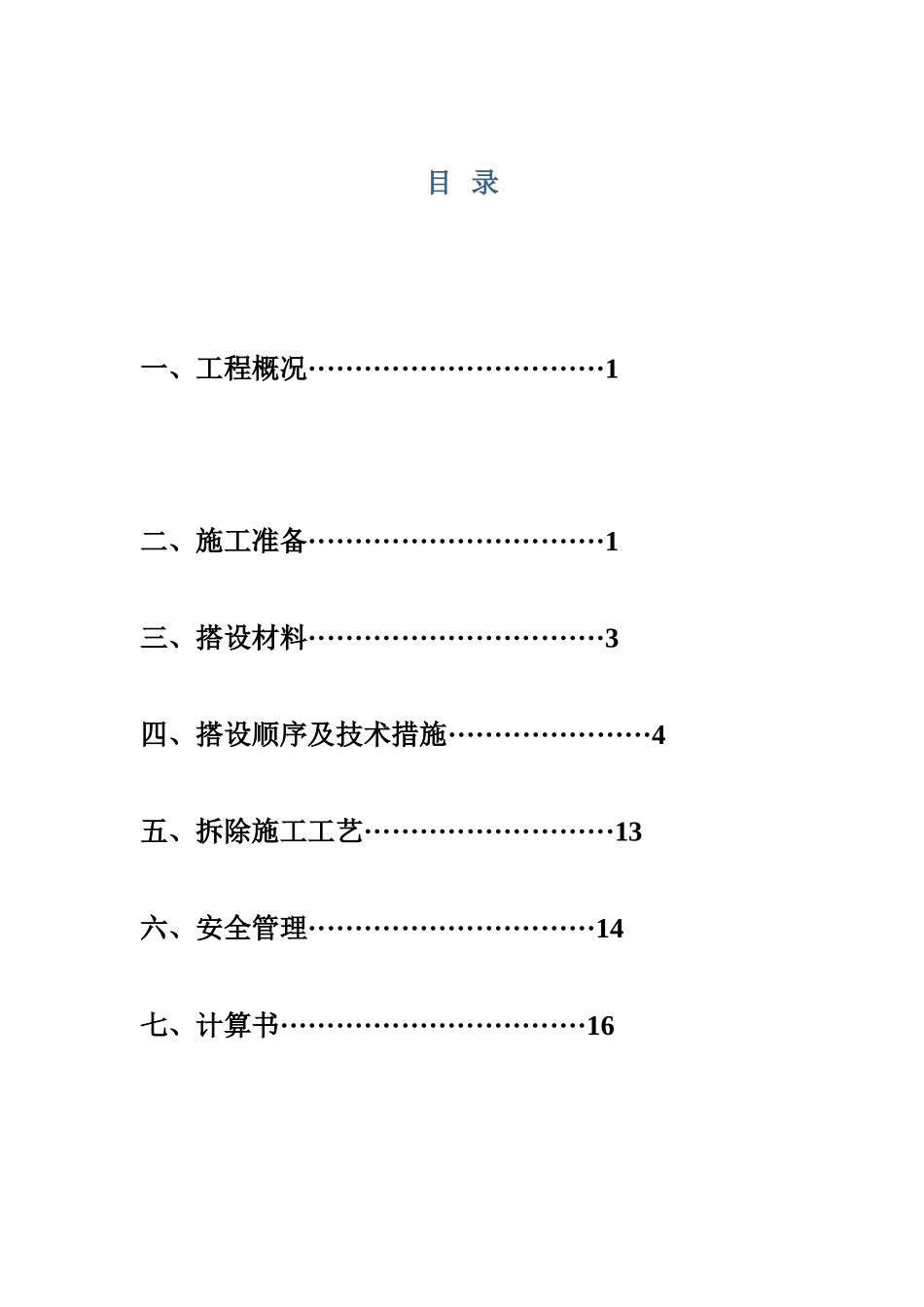

沃尔瑞新建厂区脚手架施工方案目 录一、工程概况································1二、施工准备································1三、搭设材料································3四、搭设顺序及技术措施······················4五、拆除施工工艺···························13六、安全管理·······························14七、计算书·································16一、工程概况苏州沃尔瑞汽车科技有限公司新建厂区位于园区胜浦界胜浦路西侧。新建厂区共有二个单体厂房及一门卫室，建筑面积 12171.4㎡。① 其中 1#厂房分 A、B 两个区，均为二层框架架构，局部三层（机房）。屋面标高 9.5m，局部 13.10m；2#厂房分 A、B 两个区，A区二层框架结构，B 区三层框架结构，屋面标高均为 12.5m，局部机房屋面为 16.1m。② 现场实际室内外高差均为 0.6m 以上。因此本项目脚手架实际搭设高度如下：1#厂房：0.6m+9.5m+1.2m（女儿墙高）+1.5m=12.8m。（局部机房处一面在外架上，三面在 9.5 屋面上（在大屋面上实搭 5.4m），该处高度 14.9 左右）2#厂房：0.6+12.5+1.2+1.5=15.8m（局部机房处一面在外架上三面在 12.5m 处屋面上，局部机房外架上搭设至 17.9m，三面脚手架搭设至 12.5m 屋面上搭 4.1+1.5=5.6m 左右）（见示意图）③ 本方案编制依据参照 JGJ-130---2025、J84-2025④ 脚手架搭设平面布置见搭设总平面布置图（1）示意。二、施工准备1、脚手架搭设前，应按方案要求向施工人员进行技术安全交底，架子工必须持证上岗。2、对进场的钢管、扣件、竹笆片、木垫板（或槽钢）、密目网进行检查，不合格产品不得使用。3、进场合格材料应按规格分类，堆放整齐、平稳，堆放场地不得积水。4、应清除搭设场地杂物，平整搭设场地，并使排水畅通（本方案中已考虑搭设外四周设排水沟）。5、搭设场地应高于自然土面 50-100mm，雨水流向排水沟。搭设场地必须夯实砼硬化（压实填土或建筑垃圾必须满足脚手架荷载）6、搭设平面见图 1.2.3. 三、搭设材料1、搭设脚手架全部采纳 φ48*2.75 的钢管，竹芭脚手板用 1.2 米宽的竹笆板铺设，用 20#铁丝扎牢钢管。踢脚板用木质 20CM 高（不得低于 18CM）....
