脱水机房设备安装方案VIP专享

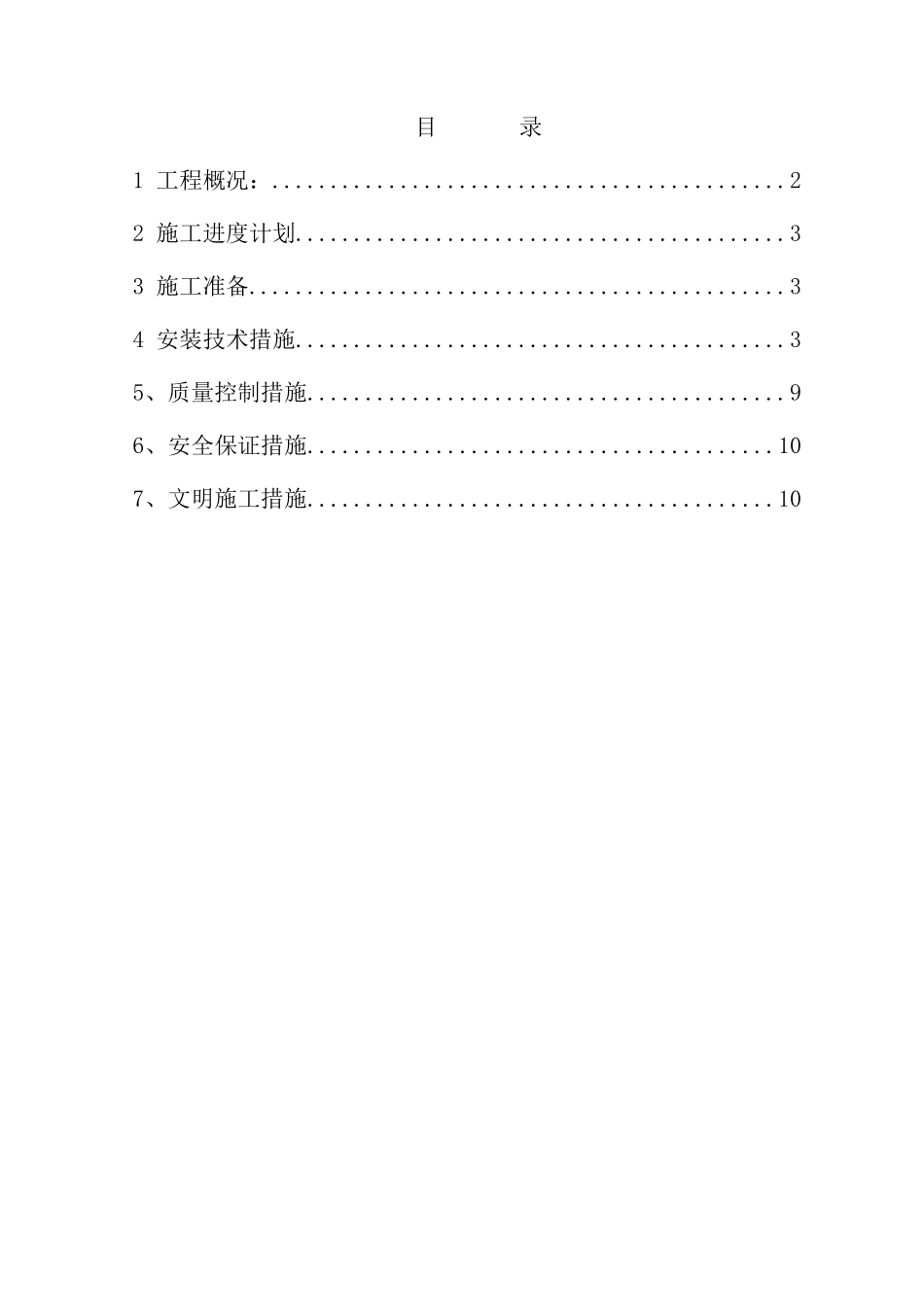

目 录1 工程概况：............................................22 施工进度计划..........................................33 施工准备..............................................34 安装技术措施..........................................35、质量控制措施.........................................96、安全保证措施........................................107、文明施工措施........................................101 工程概况：1. 1 工程简介 ****污水处理厂一期工程日处理污水 20 万吨，剩余干污泥量 33.4吨/日，进泥含水率 99%，污泥脱水后体积为 172m3/d。正常运行情况下，剩余污泥由位于水处理区回流污泥泵直接泵入贮泥池。稍做停留后，再通过污泥破裂机后由污泥泵加压输送，与混凝剂混合后，进入一体化污泥浓缩脱水机进行浓缩脱水。脱水后的污泥通过无轴螺旋输送机运至污泥堆置棚或直接装车外运，进行污泥最终处理。 1.2 主要设备名称规格单位 数量备注污泥浓缩脱水机 HP2.26F/RFF14-1，120m3/h套3SALTEC 提供冲洗水泵CR32-4-2，24m3/h，管径 DN65套3Groudfos 提供污泥泵BN130-6L/110-1530-313-111.12m3/h 套3SEEPEX 提供污泥破裂机110/501,DN150,120m3/h套3SEEPEX 提供溶药装置PolyRex8.4, max 15m3/h套2TOMAL 提供稀释器650～6500L/h套1TOMAL 提供加药泵1.45～2.44m3/h套4SEEPEX 提供无轴螺旋输送机 15m,安装角度 0°,5.5KW套1SEEPEX 提供无轴螺旋输送机 15m,安装角度 20°,5.5KW套1SEEPEX 提供电动悬挂起重机 起重量 2t,起升高度 16m,跨度 12m套1国产轴流风机Q=8712m3/h,P=164.6Pa套6国产SF5677 排风扇Q=3.5m3/min,N=25W套1国产潜水搅拌器SR650.410.138kg,D=580mm套2FLYGT 提供2 施工进度计划见附表:施工进度计划表。（略）3 施工准备3.1 设备交接根据甲方约定的时间、地点卸设备，作设备的交接记录：a.箱号、箱数及包装情况；b.设备的名称、型号和规格；c.装箱清单，设备技术文件、资料及专用工具；d.设备有无缺损，表面有无损坏和锈蚀等。3.2 验收交接熟悉图纸，熟悉安装方案、安装技术要求和验收标准。准备进行土建验收交接、测量放线，解决现场电源问题和设备存放地点。4 安装技术措施设备安装之前会同土建有关施工部门及业主单位对脱水机房土建做交接验收工作，土建工程应符合脱水机设计图纸要求，验收合格后方可进行设备安装施工。4.1 天车安装4.1.1 天车导轨安...
