脱硫工程电动机试运转作业指导书

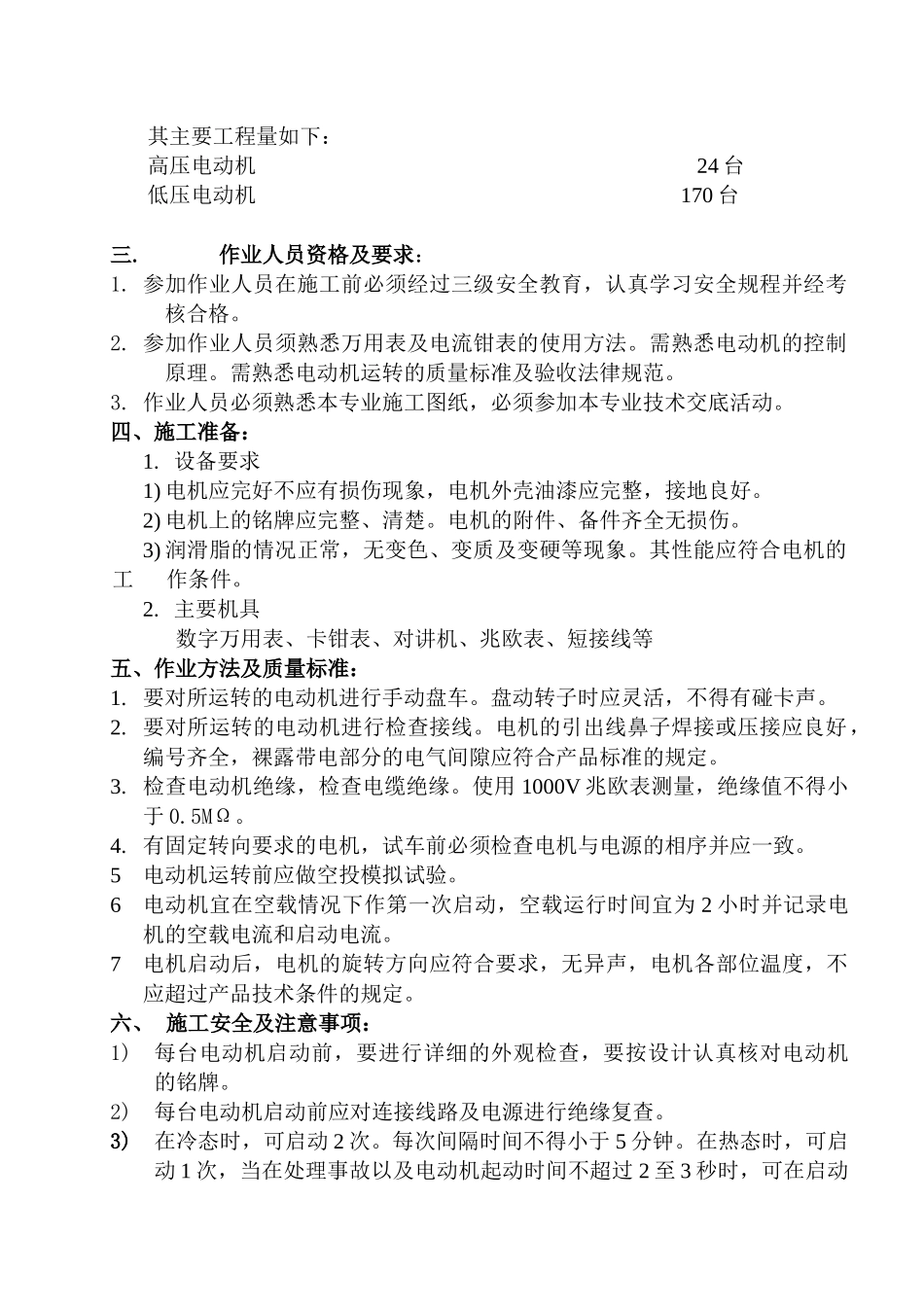

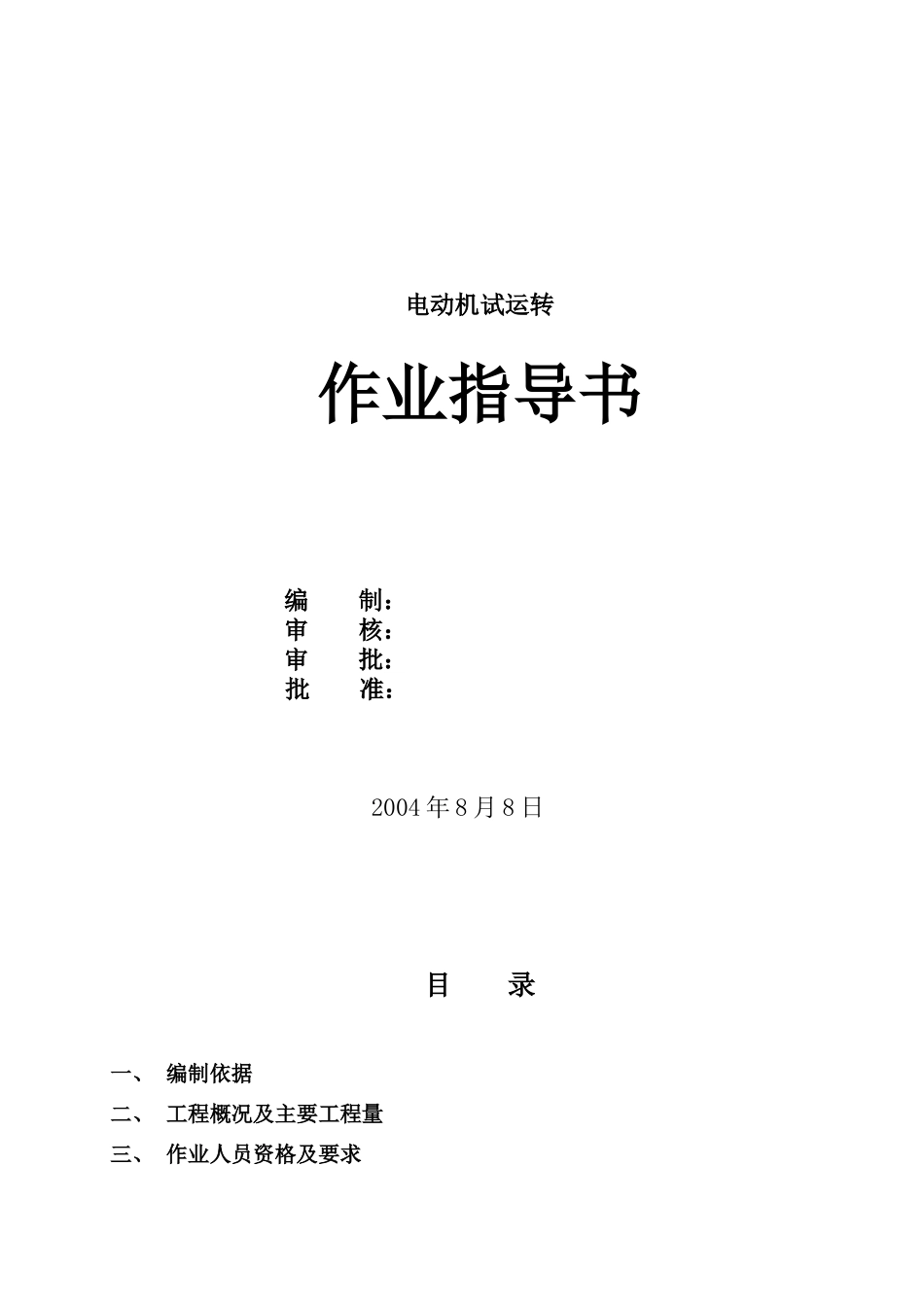

电动机试运转作业指导书编 制：审 核：审 批：批 准：2004 年 8 月 8 日目 录一、 编制依据二、 工程概况及主要工程量三、 作业人员资格及要求四、 施工准备五、作业方法及质量标准六、施工安全及注意事项七、记录表格样式一.编制依据1. 《电气专业施工图纸》（武汉凯迪电力股份有限公司）2. 《电气装置安装工程旋转电机施工及验收法律规范》（GB50170-92）3. 《火电施工质量检验评定标准》（DL/T5161.8－2025）4. 《电力建设安全施工管理规定》。二.工程概况及主要工程量：本工程为脱硫电气专业工程的电动机试运转部分。由某公司负责设计，北京燕化负责施工。本项工程施工范围主要包括高压电机、和低压电机。其主要工程量如下：高压电动机 24 台低压电动机 170 台 三.作业人员资格及要求：1. 参加作业人员在施工前必须经过三级安全教育，认真学习安全规程并经考核合格。2. 参加作业人员须熟悉万用表及电流钳表的使用方法。需熟悉电动机的控制原理。需熟悉电动机运转的质量标准及验收法律规范。3. 作业人员必须熟悉本专业施工图纸，必须参加本专业技术交底活动。四、施工准备：1. 设备要求1) 电机应完好不应有损伤现象，电机外壳油漆应完整，接地良好。2) 电机上的铭牌应完整、清楚。电机的附件、备件齐全无损伤。3) 润滑脂的情况正常，无变色、变质及变硬等现象。其性能应符合电机的工 作条件。2. 主要机具数字万用表、卡钳表、对讲机、兆欧表、短接线等五、作业方法及质量标准：1. 要对所运转的电动机进行手动盘车。盘动转子时应灵活，不得有碰卡声。2. 要对所运转的电动机进行检查接线。电机的引出线鼻子焊接或压接应良好，编号齐全，裸露带电部分的电气间隙应符合产品标准的规定。3. 检查电动机绝缘，检查电缆绝缘。使用 1000V 兆欧表测量，绝缘值不得小于 0.5MΩ。4. 有固定转向要求的电机，试车前必须检查电机与电源的相序并应一致。5电动机运转前应做空投模拟试验。6电动机宜在空载情况下作第一次启动，空载运行时间宜为 2 小时并记录电机的空载电流和启动电流。7电机启动后，电机的旋转方向应符合要求，无异声，电机各部位温度，不应超过产品技术条件的规定。六、 施工安全及注意事项：1)每台电动机启动前，要进行详细的外观检查，要按设计认真核对电动机的铭牌。2)每台电动机启动前应对连接线路及电源进行绝缘复查。3)在冷态时，可启动 2 次。每次间隔时间不得小于 5 分钟。在热态时，可启...
