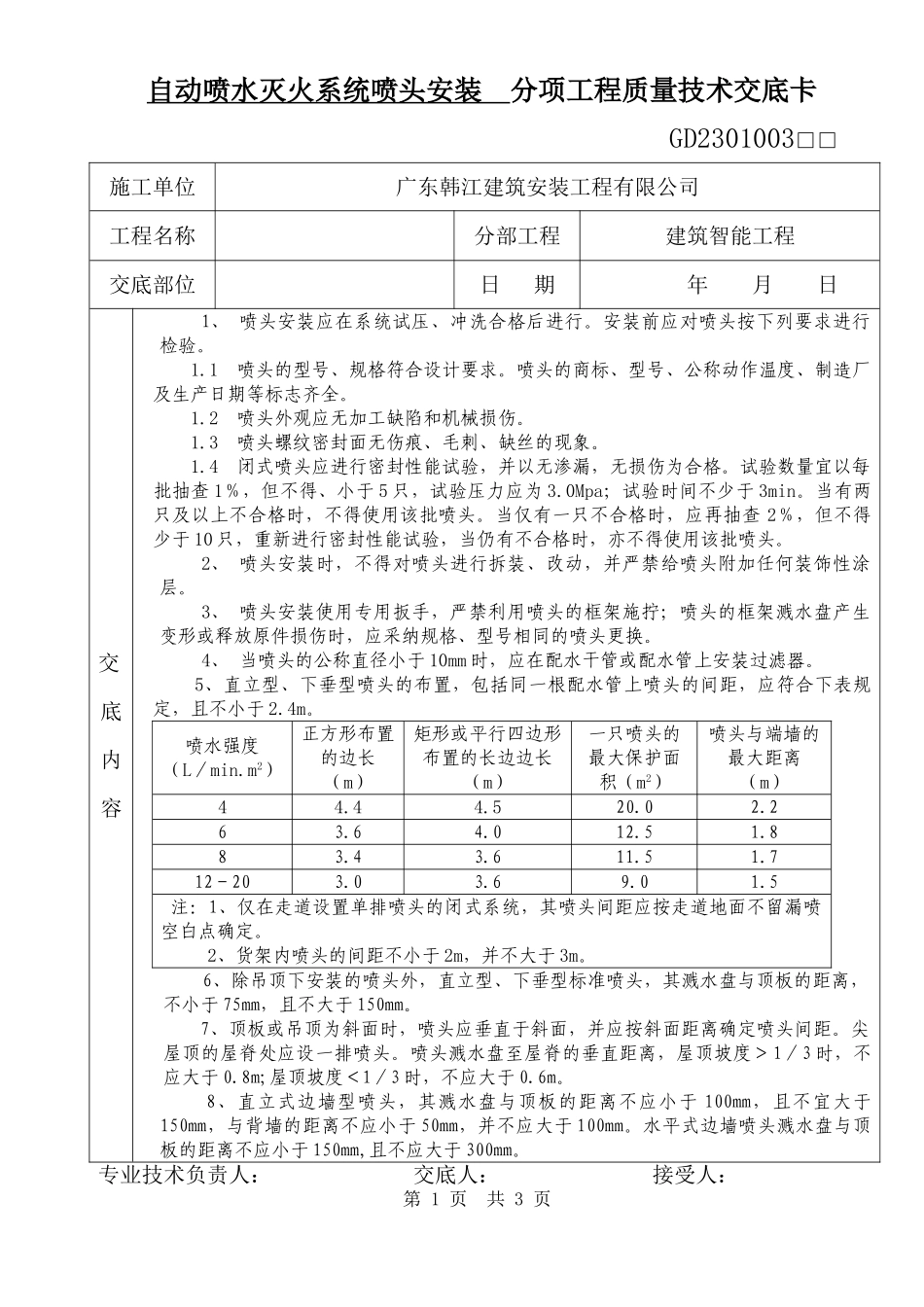

自动喷水灭火系统喷头安装 分项工程质量技术交底卡GD2301003□□施工单位广东韩江建筑安装工程有限公司工程名称分部工程建筑智能工程交底部位日 期年 月 日交底内容1、 喷头安装应在系统试压、冲洗合格后进行。安装前应对喷头按下列要求进行检验。1.1 喷头的型号、规格符合设计要求。喷头的商标、型号、公称动作温度、制造厂及生产日期等标志齐全。1.2 喷头外观应无加工缺陷和机械损伤。1.3 喷头螺纹密封面无伤痕、毛刺、缺丝的现象。1.4 闭式喷头应进行密封性能试验，并以无渗漏，无损伤为合格。试验数量宜以每批抽查 1％，但不得、小于 5 只，试验压力应为 3.0Mpa；试验时间不少于 3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查 2％，但不得少于 10 只，重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。2、 喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。3、 喷头安装使用专用扳手，严禁利用喷头的框架施拧；喷头的框架溅水盘产生变形或释放原件损伤时，应采纳规格、型号相同的喷头更换。4、 当喷头的公称直径小于 10mm 时，应在配水干管或配水管上安装过滤器。5、直立型、下垂型喷头的布置，包括同一根配水管上喷头的间距，应符合下表规定，且不小于 2.4m。喷水强度（L／min.m2）正方形布置的边长（m）矩形或平行四边形布置的长边边长（m）一只喷头的最大保护面积（m2）喷头与端墙的最大距离（m）44.44.520.02.263.64.012.51.883.43.611.51.712－203.03.69.01.5 注：1、仅在走道设置单排喷头的闭式系统，其喷头间距应按走道地面不留漏喷空白点确定。 2、货架内喷头的间距不小于 2m，并不大于 3m。 6、除吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不小于 75mm，且不大于 150mm。7、顶板或吊顶为斜面时，喷头应垂直于斜面，并应按斜面距离确定喷头间距。尖屋顶的屋脊处应设一排喷头。喷头溅水盘至屋脊的垂直距离，屋顶坡度＞1／3 时，不应大于 0.8m;屋顶坡度＜1／3 时，不应大于 0.6m。 8、直立式边墙型喷头，其溅水盘与顶板的距离不应小于 100mm，且不宜大于150mm，与背墙的距离不应小于 50mm，并不应大于 100mm。水平式边墙喷头溅水盘与顶板的距离不应小于 150mm,且不应大于 300mm。专业技术负责人： 交底人： 接受人：第 1 页 共 3 页自动喷水灭火系统喷头安装 分项工程质量技术交底卡GD2...
