自动喷水灭火系统水力计算程序使用说明-没写完

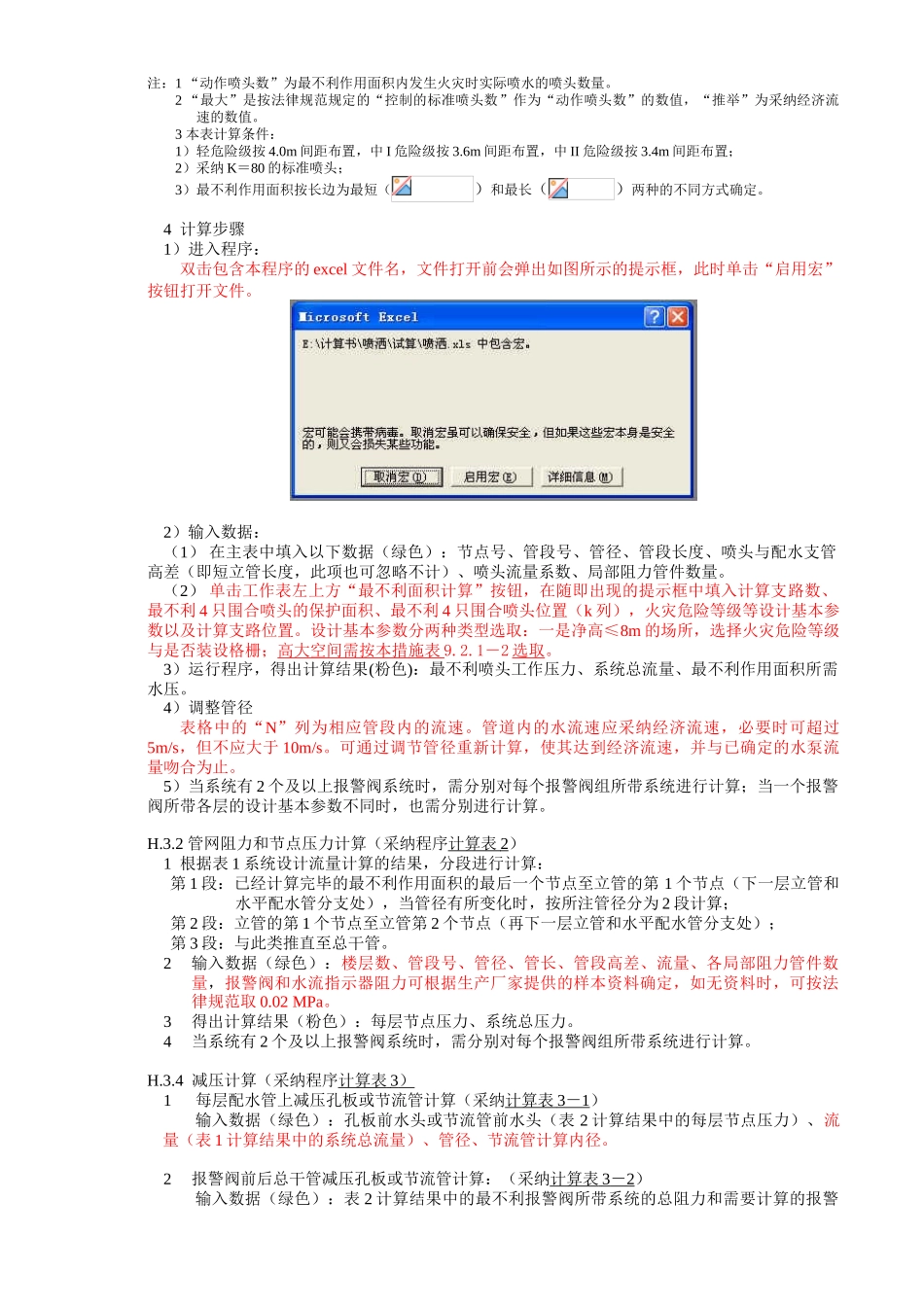

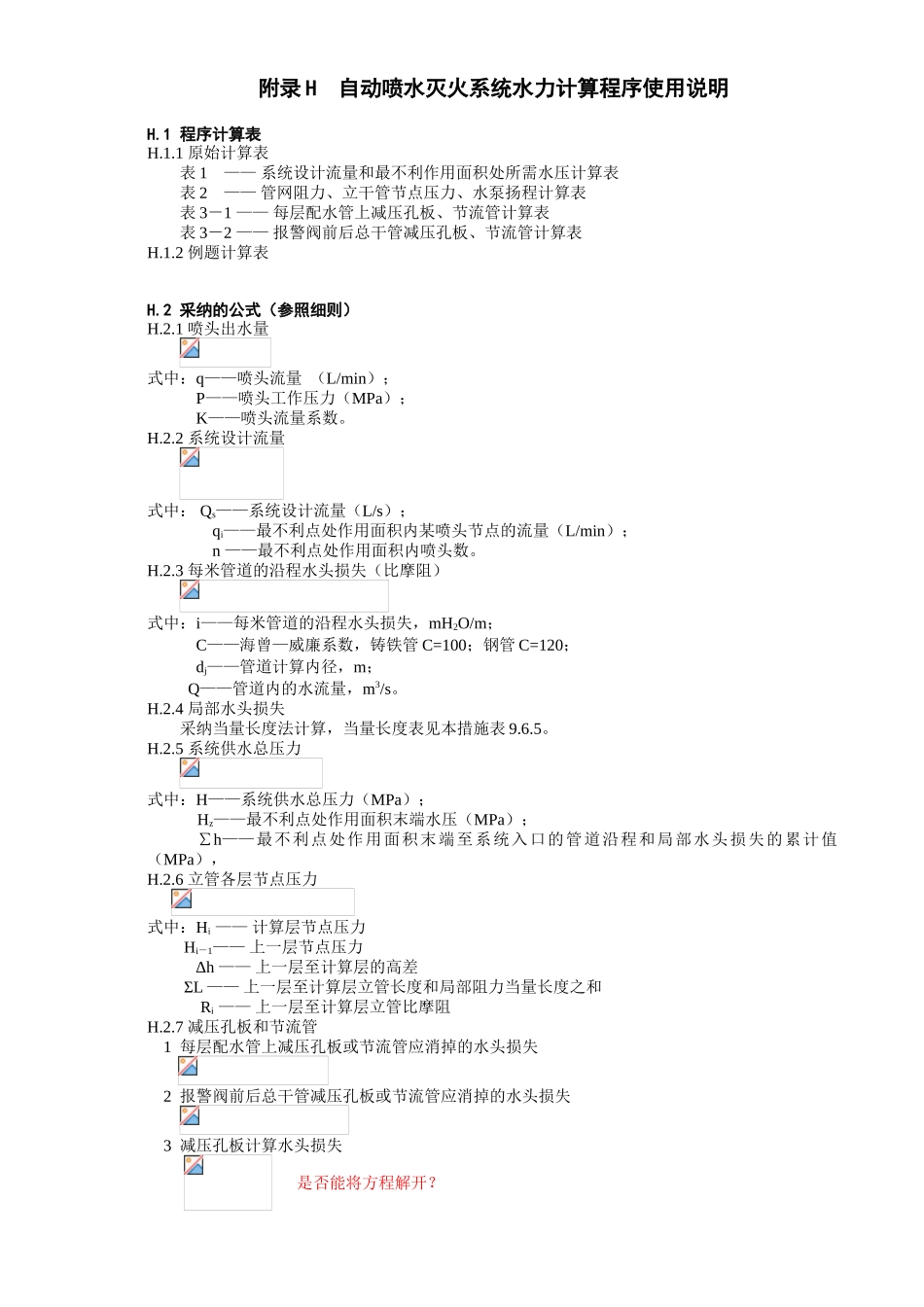

附录 H 自动喷水灭火系统水力计算程序使用说明H.1 程序计算表H.1.1 原始计算表表 1 —— 系统设计流量和最不利作用面积处所需水压计算表表 2 —— 管网阻力、立干管节点压力、水泵扬程计算表表 3－1 —— 每层配水管上减压孔板、节流管计算表表 3－2 —— 报警阀前后总干管减压孔板、节流管计算表H.1.2 例题计算表H.2 采纳的公式（参照细则）H.2.1 喷头出水量式中：q——喷头流量 （L/min）；P——喷头工作压力（MPa）；K——喷头流量系数。H.2.2 系统设计流量式中： Qs——系统设计流量（L/s）；qi——最不利点处作用面积内某喷头节点的流量（L/min）；n ——最不利点处作用面积内喷头数。H.2.3 每米管道的沿程水头损失（比摩阻）式中：i——每米管道的沿程水头损失，mH2O/m；C——海曾—威廉系数，铸铁管 C=100；钢管 C=120；dj——管道计算内径，m； Q——管道内的水流量，m3/s。H.2.4 局部水头损失采纳当量长度法计算，当量长度表见本措施表 9.6.5。H.2.5 系统供水总压力式中：H——系统供水总压力（MPa）；Hz——最不利点处作用面积末端水压（MPa）；∑h——最不利点处作用面积末端至系统入口的管道沿程和局部水头损失的累计值（MPa），H.2.6 立管各层节点压力式中：Hi —— 计算层节点压力 Hi－1—— 上一层节点压力Δh —— 上一层至计算层的高差 ΣL —— 上一层至计算层立管长度和局部阻力当量长度之和Ri —— 上一层至计算层立管比摩阻H.2.7 减压孔板和节流管1 每层配水管上减压孔板或节流管应消掉的水头损失2 报警阀前后总干管减压孔板或节流管应消掉的水头损失3 减压孔板计算水头损失 是否能将方程解开？4 节流管计算水头损失 式中： ——减压孔板的水头损失 (10－2MPa) ； ——节流管的水头损失 (10－2MPa) ； —— 计算层节点压力(MPa)；——最不利报警阀所带系统的总阻力(MPa)；——第 i 个报警阀所带系统的总阻力(MPa)； 0.4——计算层允许最大压力；——减压孔板后管道内的平均流速（m/s）；——节流管内水的平均流速（m/s）；g ——重力加速度，9.81m/s2；——减压孔板局部阻力系数，应按下式确定；——节流管中渐缩管与渐扩管的局部阻力系数之和，取值 0.7；——减压孔板孔口的计算内径 (m) ；——管道计算内径 (m) ；——节流管的计算内径（m），取值应按节流管内径减 1mm 确定；L ——节流管长度(m)。H.3 计算方法H.3.1 系统设计流量计算（采纳程序...
