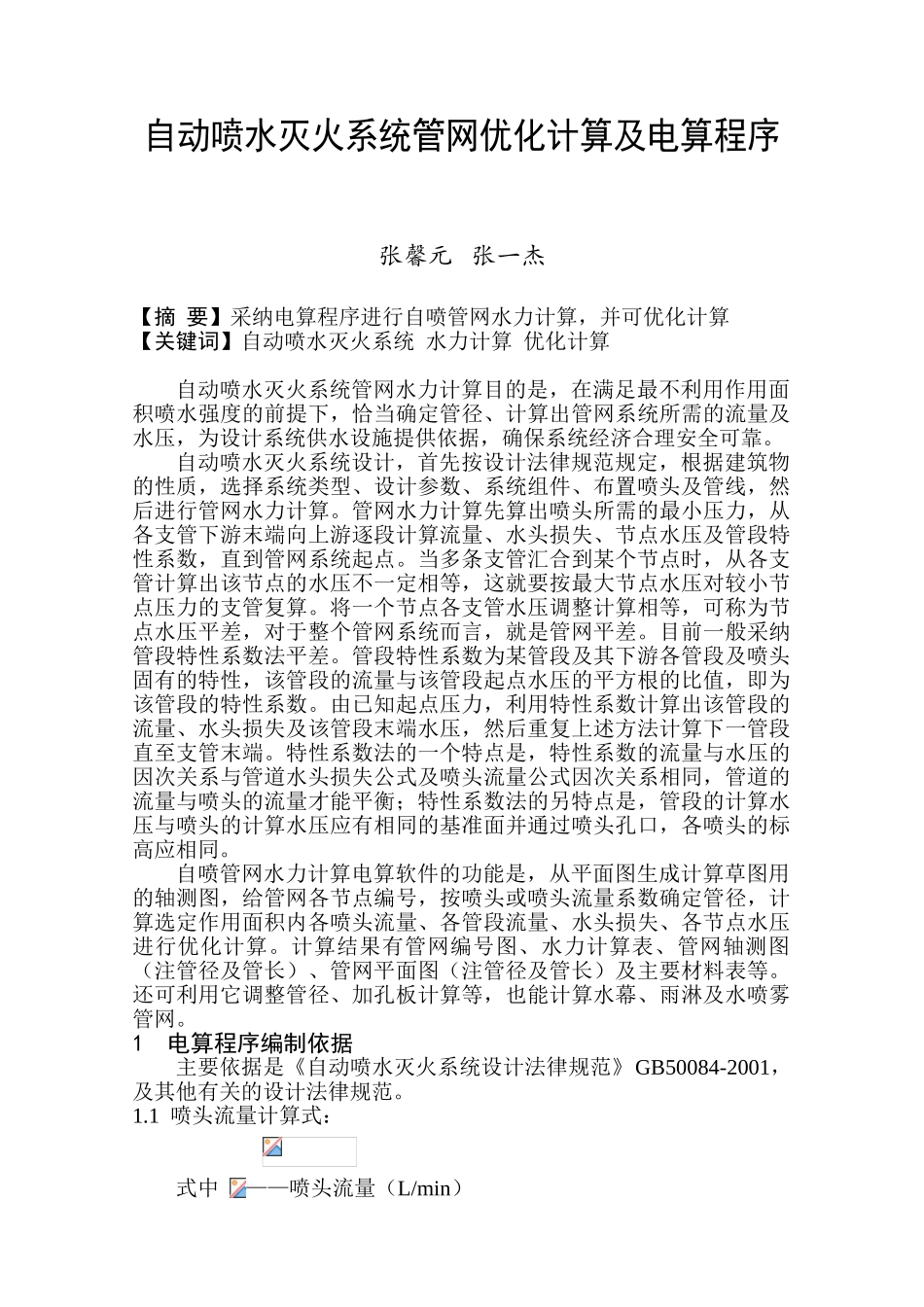

自动喷水灭火系统管网优化计算及电算程序

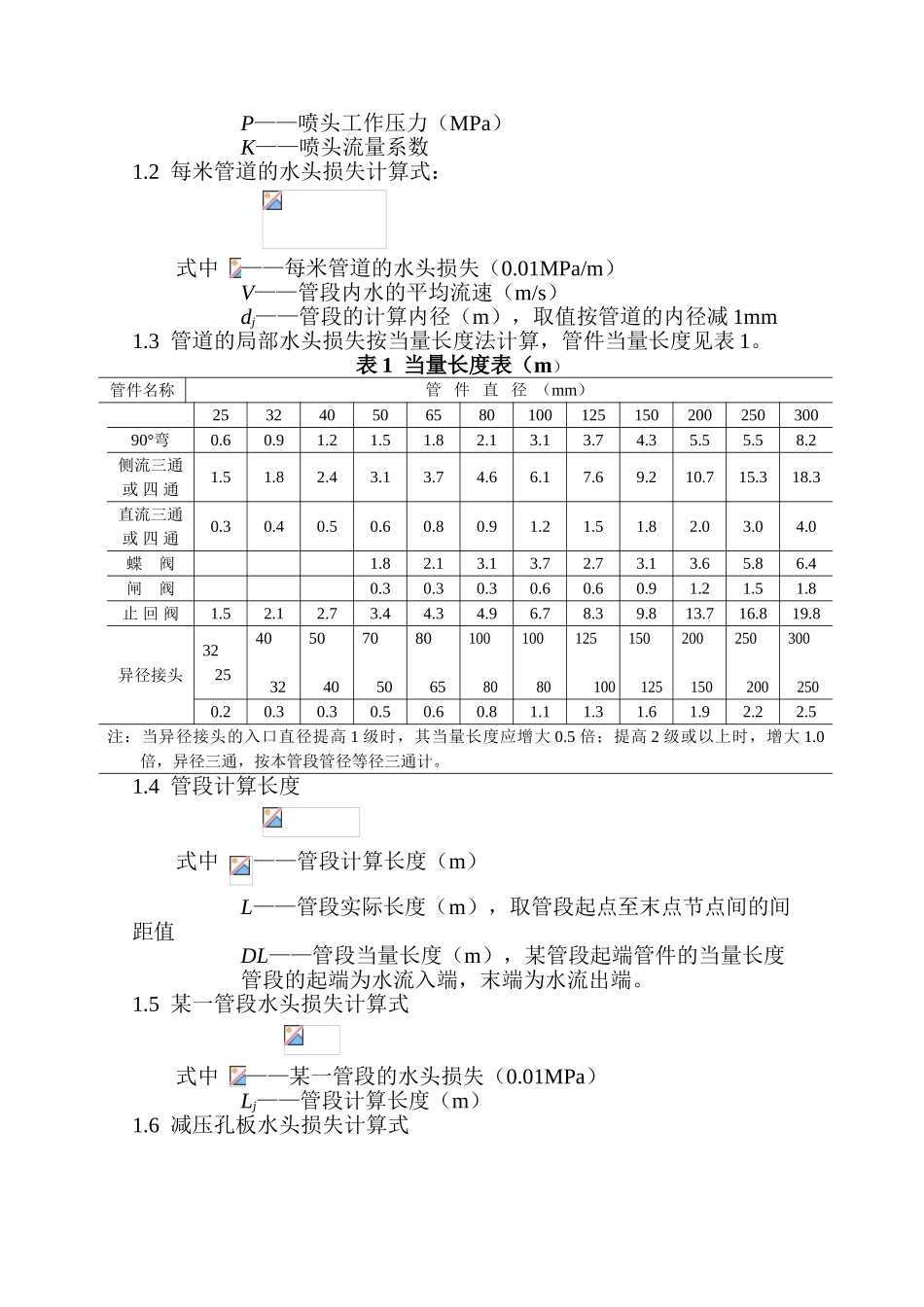

自动喷水灭火系统管网优化计算及电算程序张馨元 张一杰【摘 要】采纳电算程序进行自喷管网水力计算，并可优化计算【关键词】自动喷水灭火系统 水力计算 优化计算自动喷水灭火系统管网水力计算目的是，在满足最不利用作用面积喷水强度的前提下，恰当确定管径、计算出管网系统所需的流量及水压，为设计系统供水设施提供依据，确保系统经济合理安全可靠。自动喷水灭火系统设计，首先按设计法律规范规定，根据建筑物的性质，选择系统类型、设计参数、系统组件、布置喷头及管线，然后进行管网水力计算。管网水力计算先算出喷头所需的最小压力，从各支管下游末端向上游逐段计算流量、水头损失、节点水压及管段特性系数，直到管网系统起点。当多条支管汇合到某个节点时，从各支管计算出该节点的水压不一定相等，这就要按最大节点水压对较小节点压力的支管复算。将一个节点各支管水压调整计算相等，可称为节点水压平差，对于整个管网系统而言，就是管网平差。目前一般采纳管段特性系数法平差。管段特性系数为某管段及其下游各管段及喷头固有的特性，该管段的流量与该管段起点水压的平方根的比值，即为该管段的特性系数。由已知起点压力，利用特性系数计算出该管段的流量、水头损失及该管段末端水压，然后重复上述方法计算下一管段直至支管末端。特性系数法的一个特点是，特性系数的流量与水压的因次关系与管道水头损失公式及喷头流量公式因次关系相同，管道的流量与喷头的流量才能平衡；特性系数法的另特点是，管段的计算水压与喷头的计算水压应有相同的基准面并通过喷头孔口，各喷头的标高应相同。自喷管网水力计算电算软件的功能是，从平面图生成计算草图用的轴测图，给管网各节点编号，按喷头或喷头流量系数确定管径，计算选定作用面积内各喷头流量、各管段流量、水头损失、各节点水压进行优化计算。计算结果有管网编号图、水力计算表、管网轴测图（注管径及管长）、管网平面图（注管径及管长）及主要材料表等。还可利用它调整管径、加孔板计算等，也能计算水幕、雨淋及水喷雾管网。1 电算程序编制依据主要依据是《自动喷水灭火系统设计法律规范》GB50084-2001，及其他有关的设计法律规范。1.1 喷头流量计算式：式中 ——喷头流量（L/min）P——喷头工作压力（MPa）K——喷头流量系数1.2 每米管道的水头损失计算式：式中 ——每米管道的水头损失（0.01MPa/m）V——管段内水的平均流速（m/s）dj——管段的计算内径（m），取值按管道的内径减 1m...
