花园住宅小区结构设计技术条件报告VIP专享

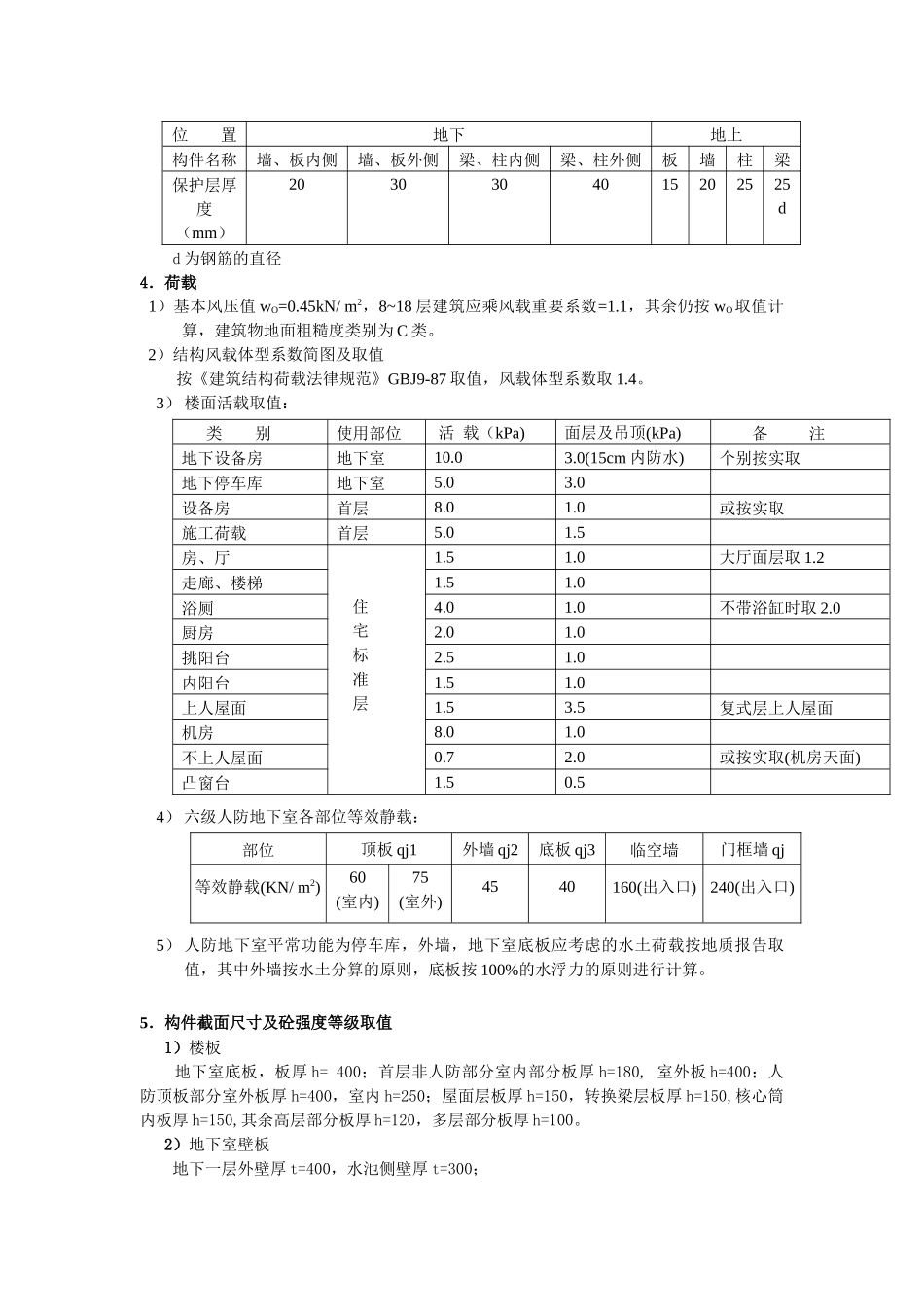

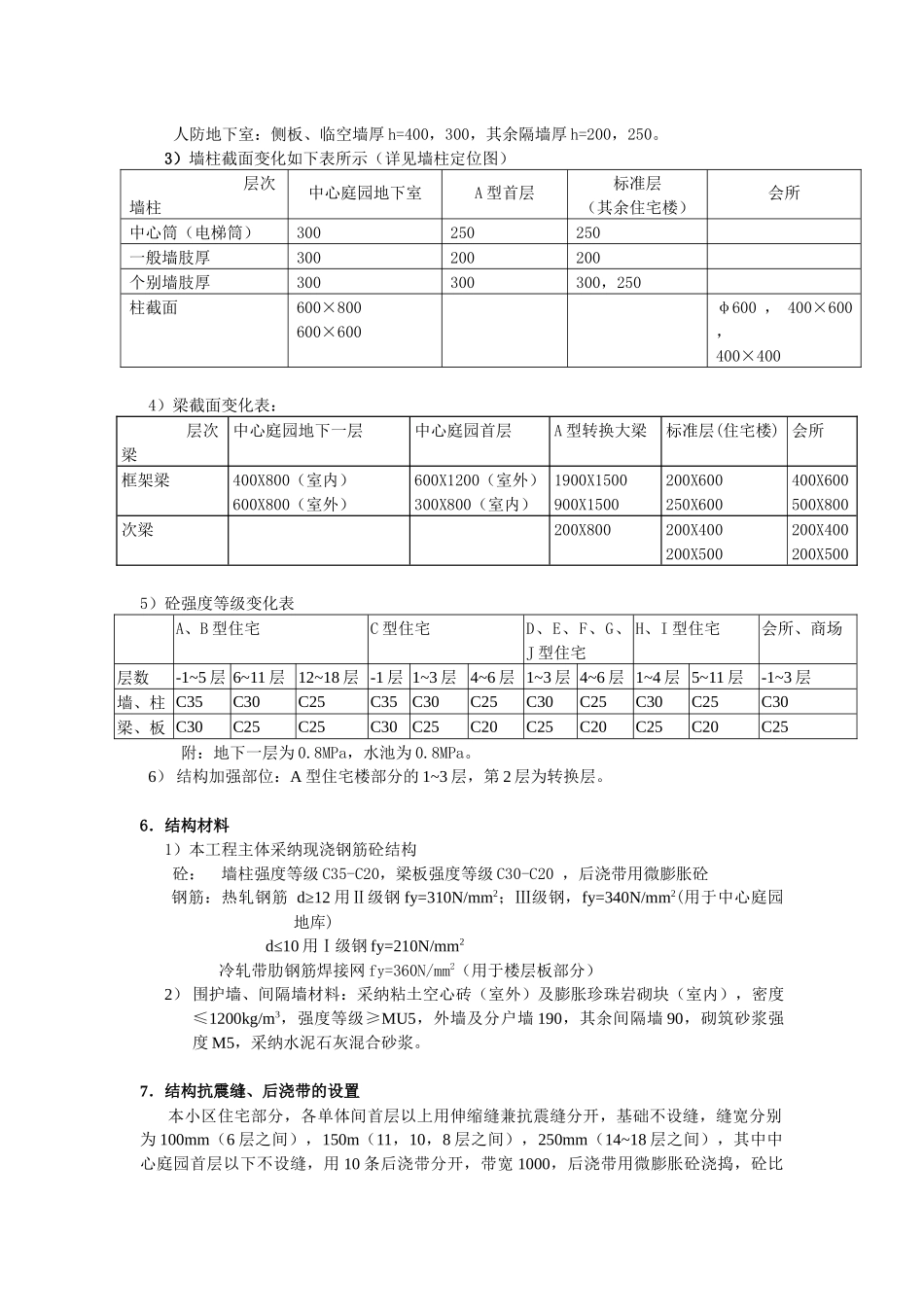

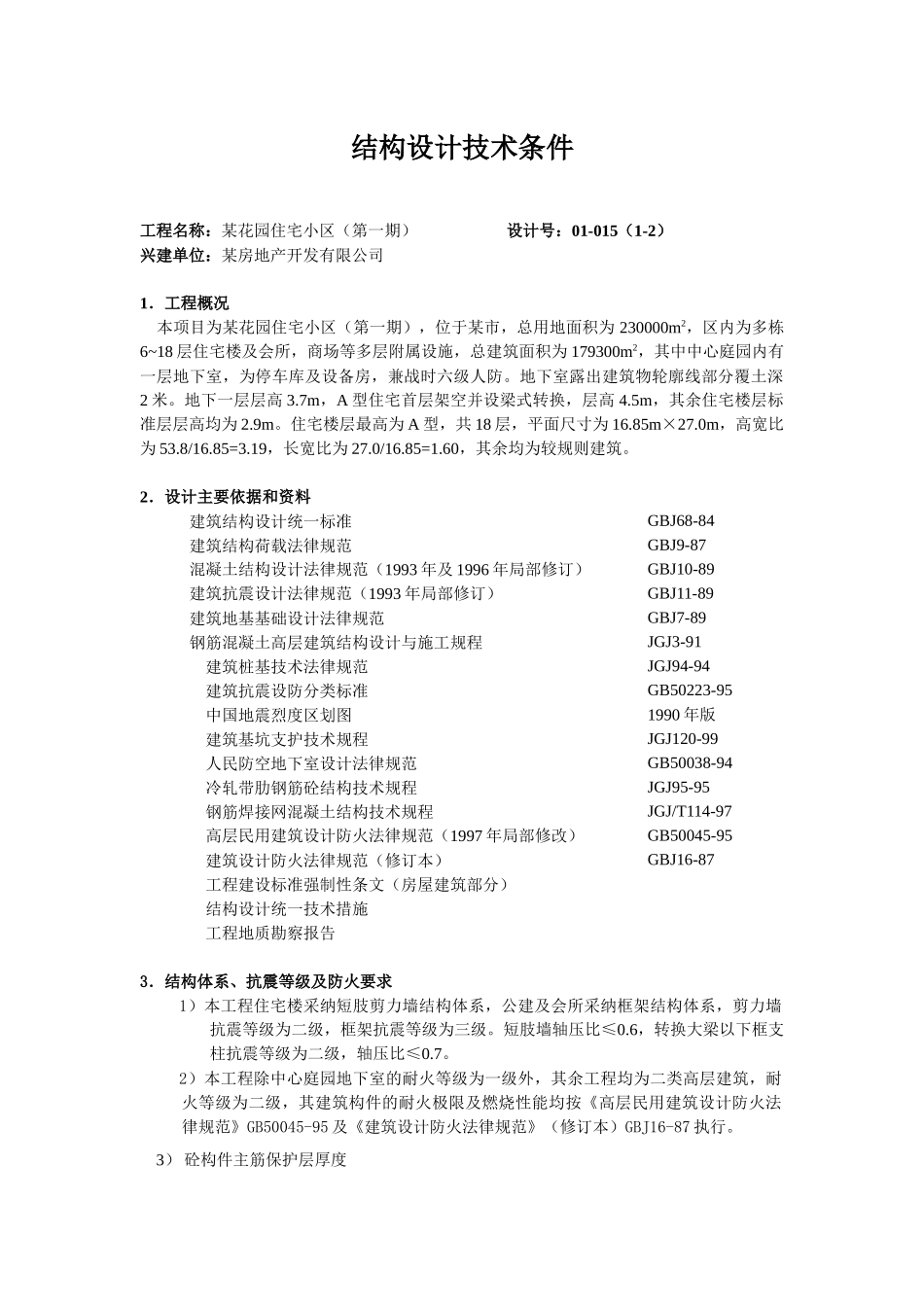

结构设计技术条件工程名称：某花园住宅小区（第一期） 设计号：01-015（1-2） 兴建单位：某房地产开发有限公司 1．工程概况 本项目为某花园住宅小区（第一期），位于某市，总用地面积为 230000m2，区内为多栋6~18 层住宅楼及会所，商场等多层附属设施，总建筑面积为 179300m2，其中中心庭园内有一层地下室，为停车库及设备房，兼战时六级人防。地下室露出建筑物轮廓线部分覆土深2 米。地下一层层高 3.7m，A 型住宅首层架空并设梁式转换，层高 4.5m，其余住宅楼层标准层层高均为 2.9m。住宅楼层最高为 A 型，共 18 层，平面尺寸为 16.85m×27.0m，高宽比为 53.8/16.85=3.19，长宽比为 27.0/16.85=1.60，其余均为较规则建筑。2．设计主要依据和资料 建筑结构设计统一标准GBJ68-84 建筑结构荷载法律规范GBJ9-87 混凝土结构设计法律规范（1993 年及 1996 年局部修订）GBJ10-89 建筑抗震设计法律规范（1993 年局部修订）GBJ11-89 建筑地基基础设计法律规范GBJ7-89 钢筋混凝土高层建筑结构设计与施工规程JGJ3-91建筑桩基技术法律规范JGJ94-94建筑抗震设防分类标准GB50223-95中国地震烈度区划图1990 年版建筑基坑支护技术规程JGJ120-99人民防空地下室设计法律规范GB50038-94冷轧带肋钢筋砼结构技术规程JGJ95-95钢筋焊接网混凝土结构技术规程JGJ/T114-97高层民用建筑设计防火法律规范（1997 年局部修改）GB50045-95建筑设计防火法律规范（修订本）GBJ16-87工程建设标准强制性条文（房屋建筑部分）结构设计统一技术措施 工程地质勘察报告 3．结构体系、抗震等级及防火要求 1）本工程住宅楼采纳短肢剪力墙结构体系，公建及会所采纳框架结构体系，剪力墙抗震等级为二级，框架抗震等级为三级。短肢墙轴压比≤0.6，转换大梁以下框支柱抗震等级为二级，轴压比≤0.7。 2）本工程除中心庭园地下室的耐火等级为一级外，其余工程均为二类高层建筑，耐火等级为二级，其建筑构件的耐火极限及燃烧性能均按《高层民用建筑设计防火法律规范》GB50045-95 及《建筑设计防火法律规范》（修订本）GBJ16-87 执行。3） 砼构件主筋保护层厚度位 置地下地上构件名称墙、板内侧墙、板外侧梁、柱内侧梁、柱外侧板墙柱梁保护层厚度（mm）2030304015202525d d 为钢筋的直径4．荷载 1）基本风压值 wO=0.45kN/ m2，8~18 层建筑应乘风载重要系数=1.1，其余仍按 wO取值计算，建筑物地面粗糙度类别为 C 类。 2）结构风载体型系数简图及取...
