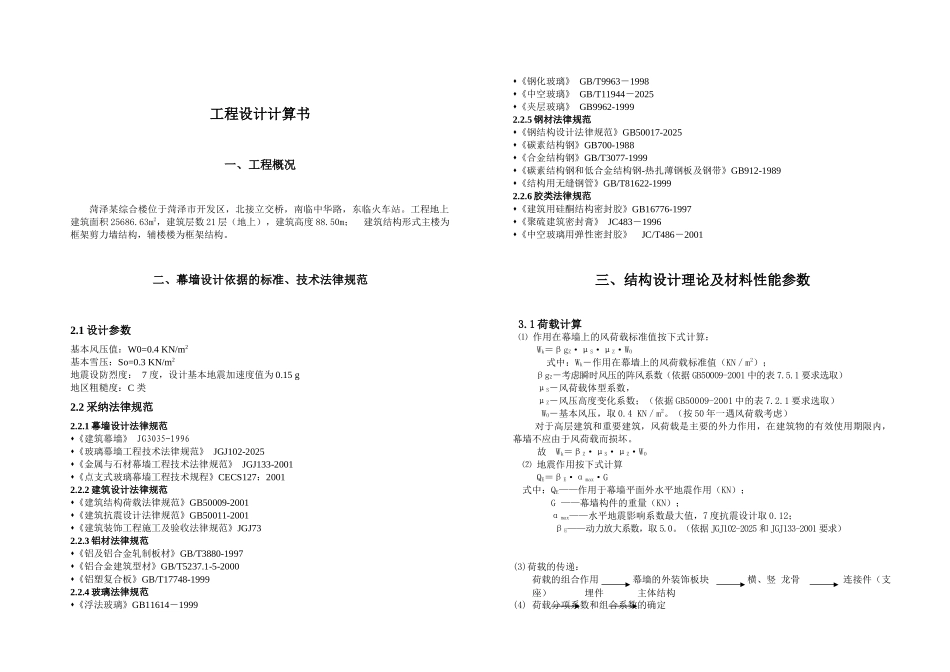

工程设计计算书一、工程概况菏泽某综合楼位于菏泽市开发区，北接立交桥，南临中华路，东临火车站。工程地上建筑面积 25686.63m2，建筑层数 21 层（地上），建筑高度 88.50m； 建筑结构形式主楼为框架剪力墙结构，辅楼楼为框架结构。二、幕墙设计依据的标准、技术法律规范2.1 设计参数基本风压值：W0=0.4 KN/m2基本雪压：So=0.3 KN/m2地震设防烈度： 7 度，设计基本地震加速度值为 0.15 g地区粗糙度：C 类2.2 采纳法律规范2.2.1 幕墙设计法律规范《建筑幕墙》 JG3035-1996《玻璃幕墙工程技术法律规范》 JGJ102-2025《金属与石材幕墙工程技术法律规范》 JGJ133-2001《点支式玻璃幕墙工程技术规程》CECS127：20012.2.2 建筑设计法律规范《建筑结构荷载法律规范》GB50009-2001《建筑抗震设计法律规范》GB50011-2001《建筑装饰工程施工及验收法律规范》JGJ732.2.3 铝材法律规范《铝及铝合金轧制板材》GB/T3880-1997《铝合金建筑型材》GB/T5237.1-5-2000《铝塑复合板》GB/T17748-19992.2.4 玻璃法律规范《浮法玻璃》GB11614－1999《钢化玻璃》 GB/T9963－1998《中空玻璃》 GB/T11944－2025《夹层玻璃》 GB9962-19992.2.5 钢材法律规范《钢结构设计法律规范》GB50017-2025《碳素结构钢》GB700-1988《合金结构钢》GB/T3077-1999《碳素结构钢和低合金结构钢-热扎薄钢板及钢带》GB912-1989《结构用无缝钢管》GB/T81622-19992.2.6 胶类法律规范《建筑用硅酮结构密封胶》GB16776-1997《聚硫建筑密封膏》 JC483－1996《中空玻璃用弹性密封胶》 JC/T486－2001三、结构设计理论及材料性能参数 3.1 荷载计算 ⑴ 作用在幕墙上的风荷载标准值按下式计算： Wk＝βgZ·μS·μZ·WO 式中：Wk－作用在幕墙上的风荷载标准值（KN／m2）； βgZ－考虑瞬时风压的阵风系数（依据 GB50009-2001 中的表 7.5.1 要求选取） μS－风荷载体型系数， μZ－风压高度变化系数；（依据 GB50009-2001 中的表 7.2.1 要求选取） WO－基本风压，取 0.4 KN／m2。（按 50 年一遇风荷载考虑） 对于高层建筑和重要建筑，风荷载是主要的外力作用，在建筑物的有效使用期限内，幕墙不应由于风荷载而损坏。 故 Wk＝βZ·μS·μZ·WO ⑵ 地震作用按下式计算 QE＝βE·αmax·G 式中：QE——作用于幕墙平面外水平地震作用（KN）； G ——幕墙构件的重量（KN）； αmax——水平地震影响系数...
