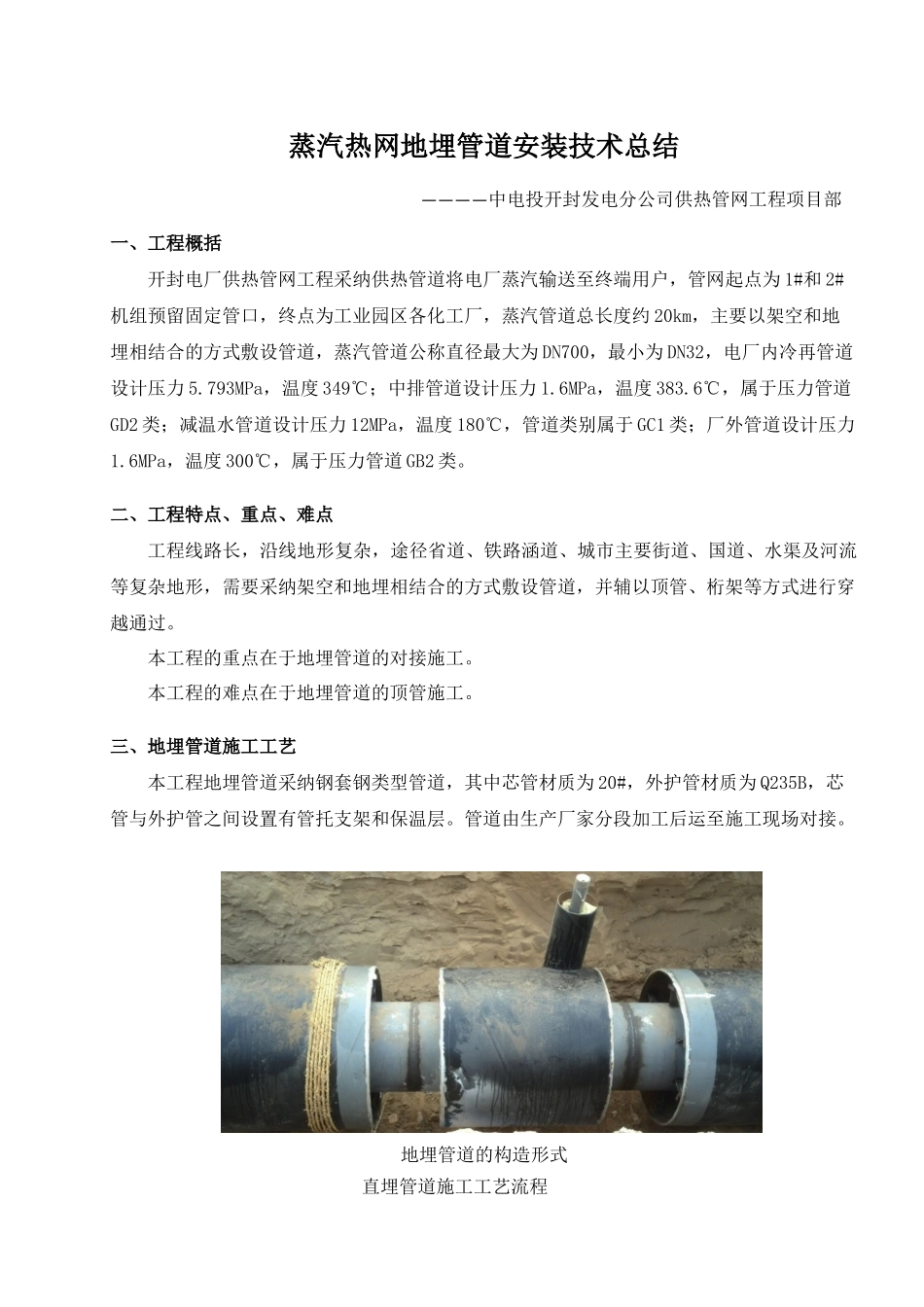

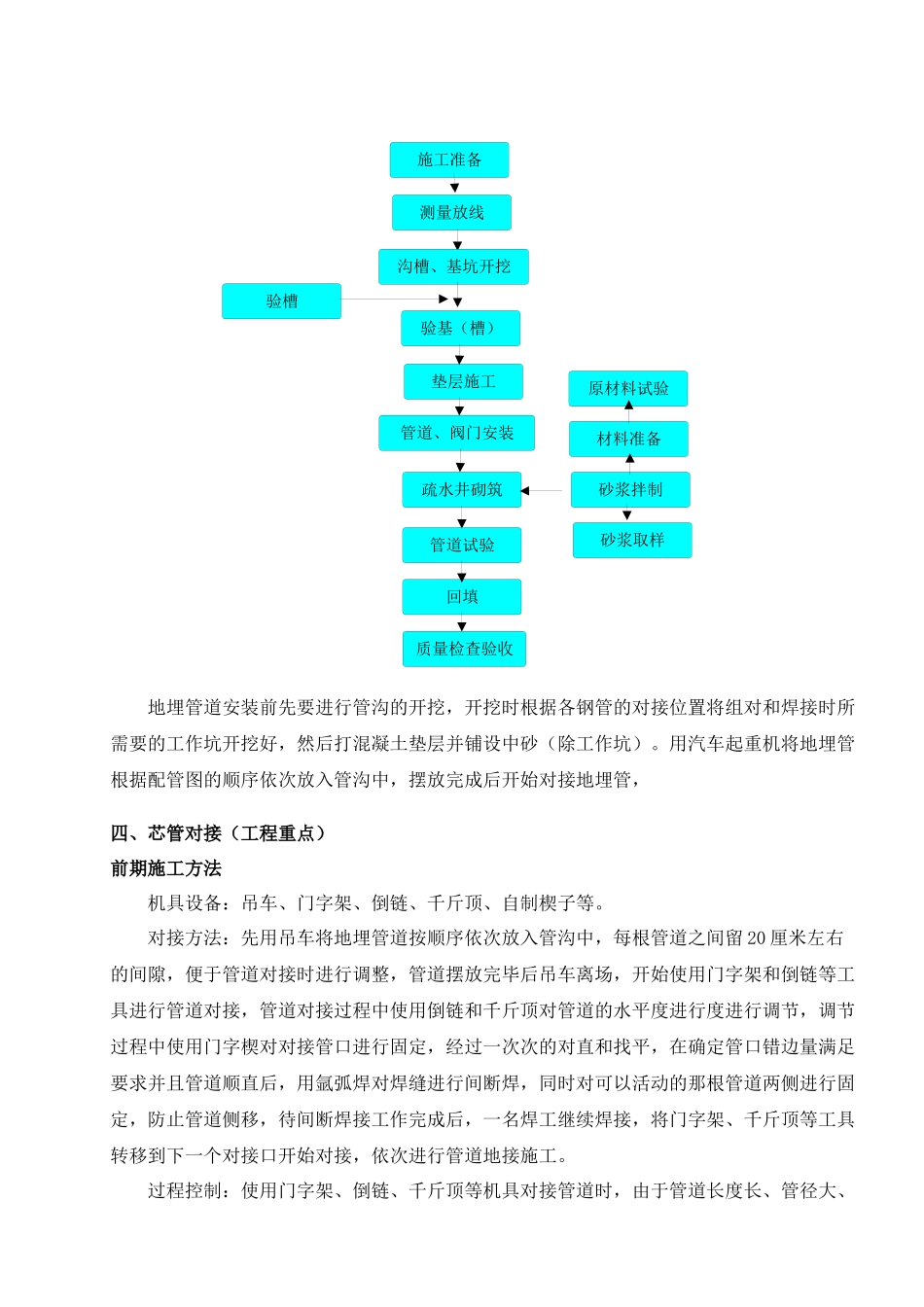

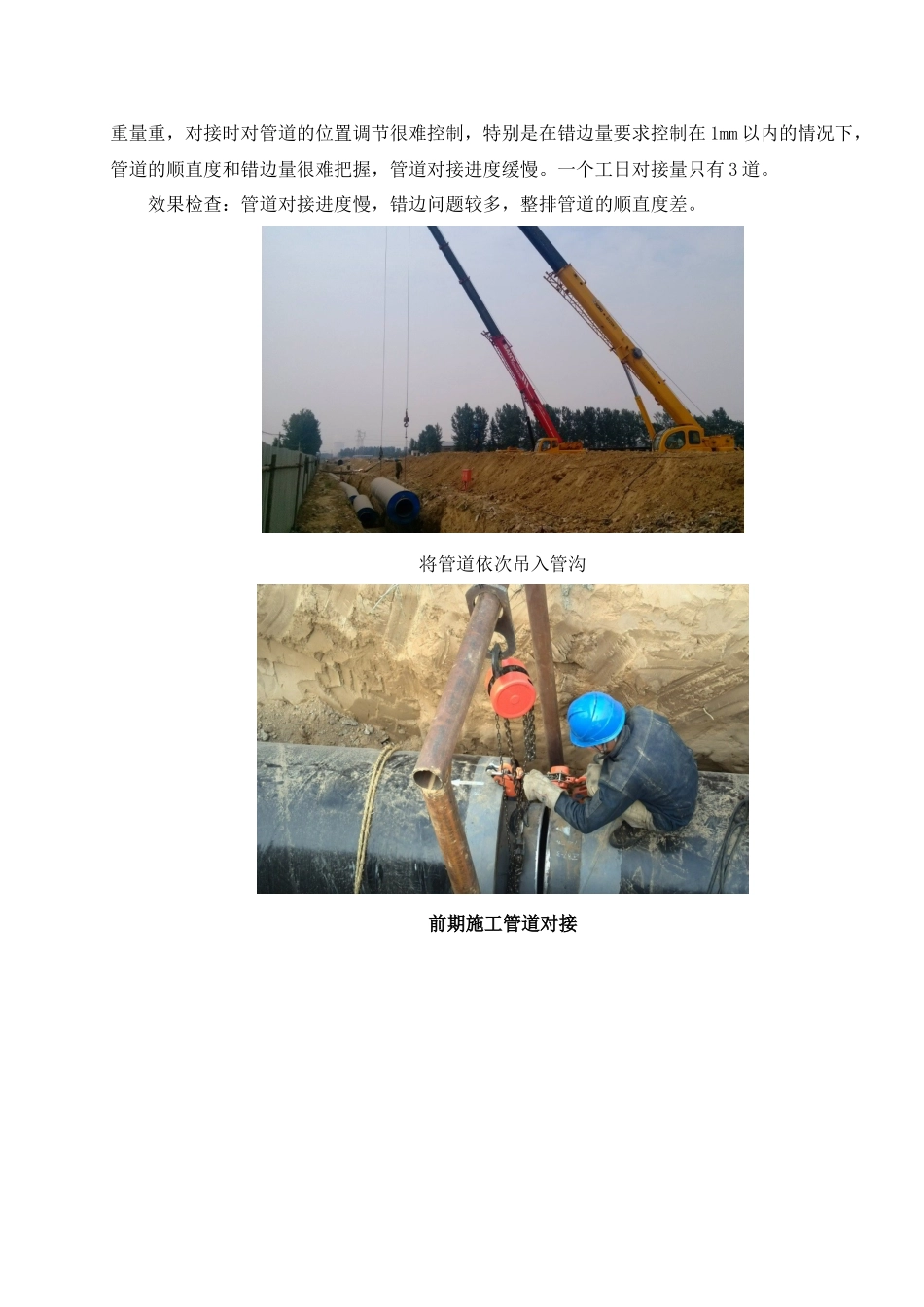

蒸汽热网地埋管道安装技术总结————中电投开封发电分公司供热管网工程项目部一、工程概括开封电厂供热管网工程采纳供热管道将电厂蒸汽输送至终端用户，管网起点为 1#和 2#机组预留固定管口，终点为工业园区各化工厂，蒸汽管道总长度约 20km，主要以架空和地埋相结合的方式敷设管道，蒸汽管道公称直径最大为 DN700，最小为 DN32，电厂内冷再管道设计压力 5.793MPa，温度 349℃；中排管道设计压力 1.6MPa，温度 383.6℃，属于压力管道GD2 类；减温水管道设计压力 12MPa，温度 180℃，管道类别属于 GC1 类；厂外管道设计压力1.6MPa，温度 300℃，属于压力管道 GB2 类。二、工程特点、重点、难点工程线路长，沿线地形复杂，途径省道、铁路涵道、城市主要街道、国道、水渠及河流等复杂地形，需要采纳架空和地埋相结合的方式敷设管道，并辅以顶管、桁架等方式进行穿越通过。本工程的重点在于地埋管道的对接施工。本工程的难点在于地埋管道的顶管施工。三、地埋管道施工工艺本工程地埋管道采纳钢套钢类型管道，其中芯管材质为 20#，外护管材质为 Q235B，芯管与外护管之间设置有管托支架和保温层。管道由生产厂家分段加工后运至施工现场对接。地埋管道的构造形式直埋管道施工工艺流程地埋管道安装前先要进行管沟的开挖，开挖时根据各钢管的对接位置将组对和焊接时所需要的工作坑开挖好，然后打混凝土垫层并铺设中砂（除工作坑）。用汽车起重机将地埋管根据配管图的顺序依次放入管沟中，摆放完成后开始对接地埋管，四、芯管对接（工程重点）前期施工方法机具设备：吊车、门字架、倒链、千斤顶、自制楔子等。对接方法：先用吊车将地埋管道按顺序依次放入管沟中，每根管道之间留 20 厘米左右的间隙，便于管道对接时进行调整，管道摆放完毕后吊车离场，开始使用门字架和倒链等工具进行管道对接，管道对接过程中使用倒链和千斤顶对管道的水平度进行度进行调节，调节过程中使用门字楔对对接管口进行固定，经过一次次的对直和找平，在确定管口错边量满足要求并且管道顺直后，用氩弧焊对焊缝进行间断焊，同时对可以活动的那根管道两侧进行固定，防止管道侧移，待间断焊接工作完成后，一名焊工继续焊接，将门字架、千斤顶等工具转移到下一个对接口开始对接，依次进行管道地接施工。过程控制：使用门字架、倒链、千斤顶等机具对接管道时，由于管道长度长、管径大、施工准备测量放线沟槽、基坑开挖验基（槽）验槽垫层施工管道、阀门安装疏水井...
