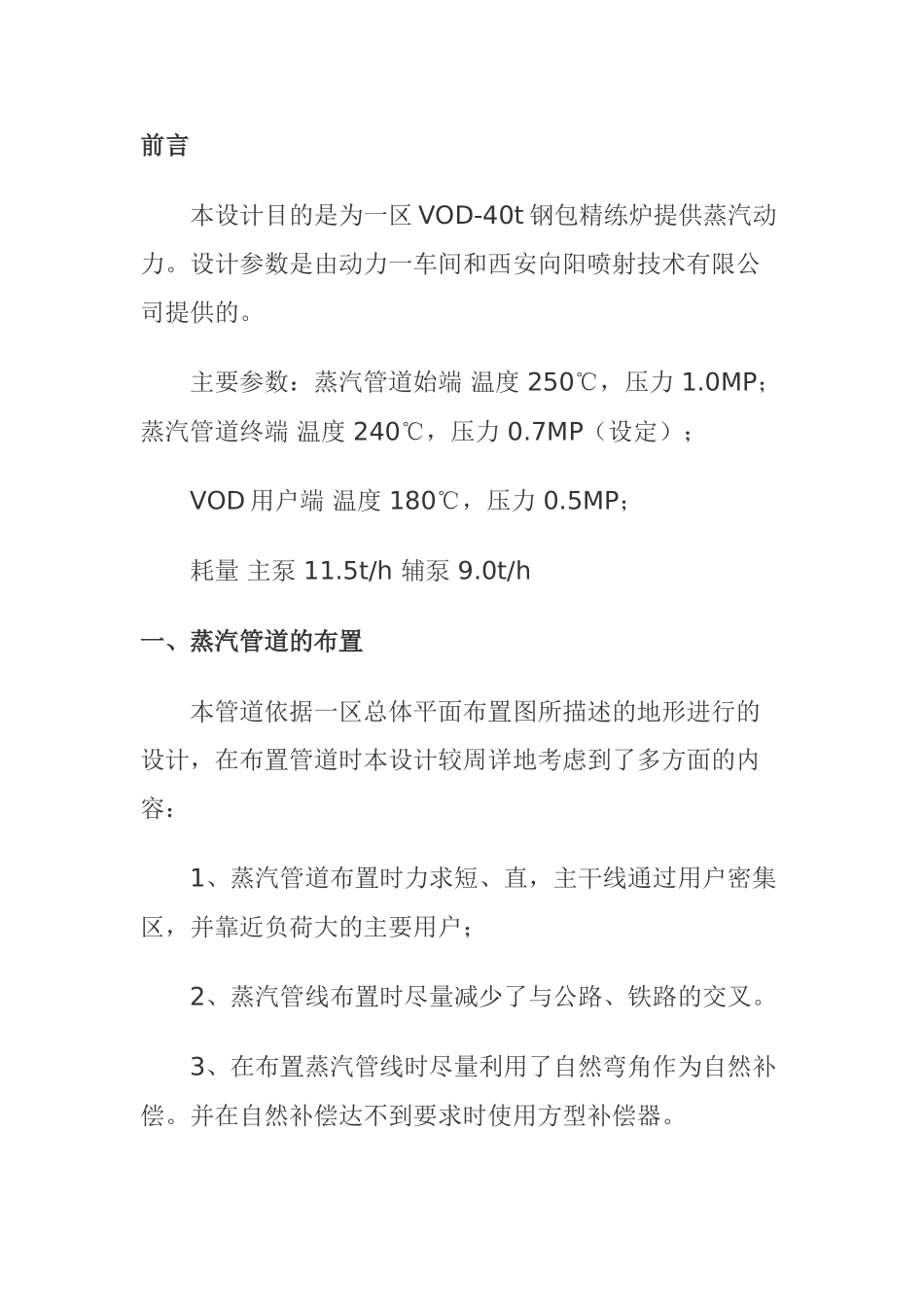

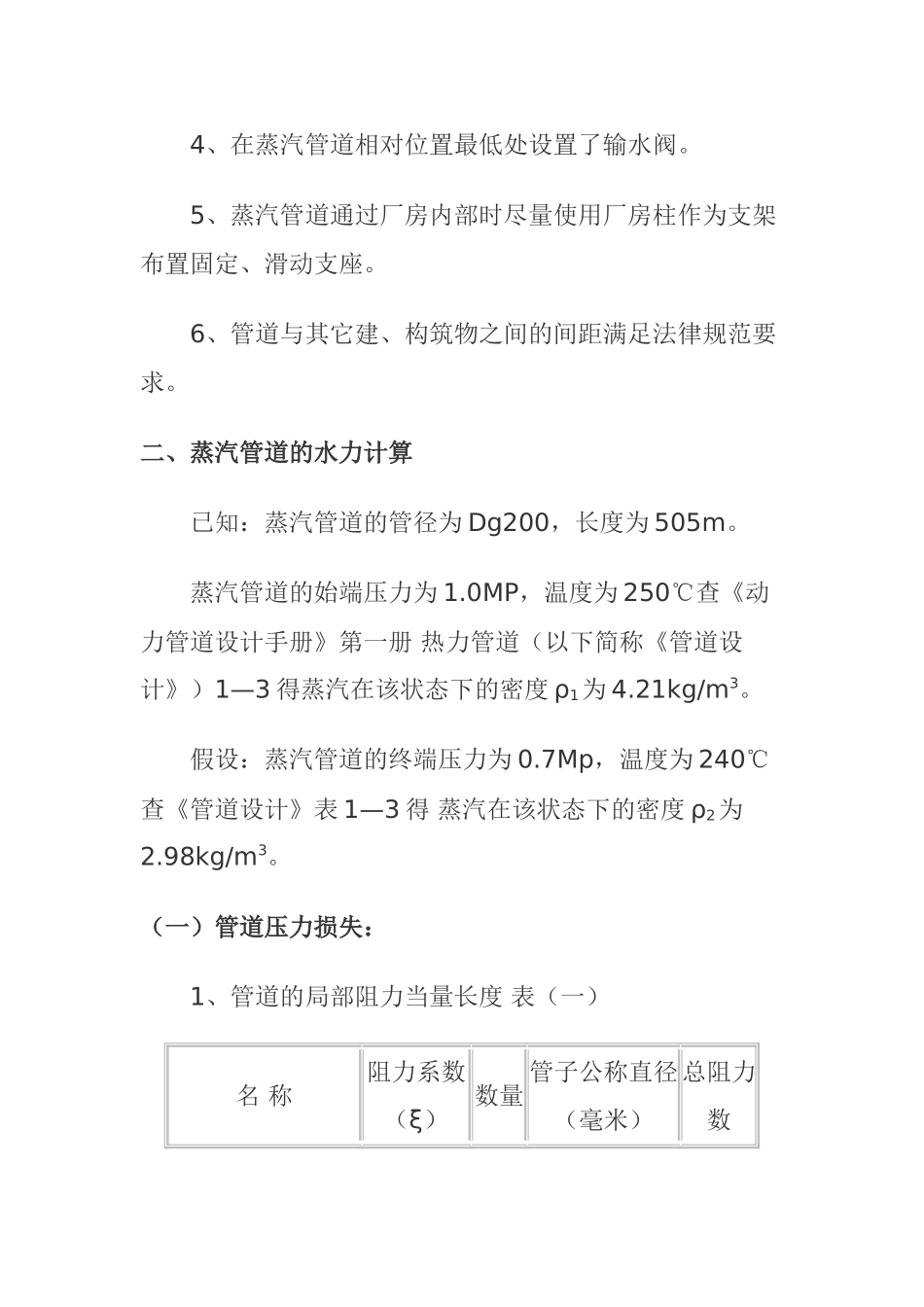

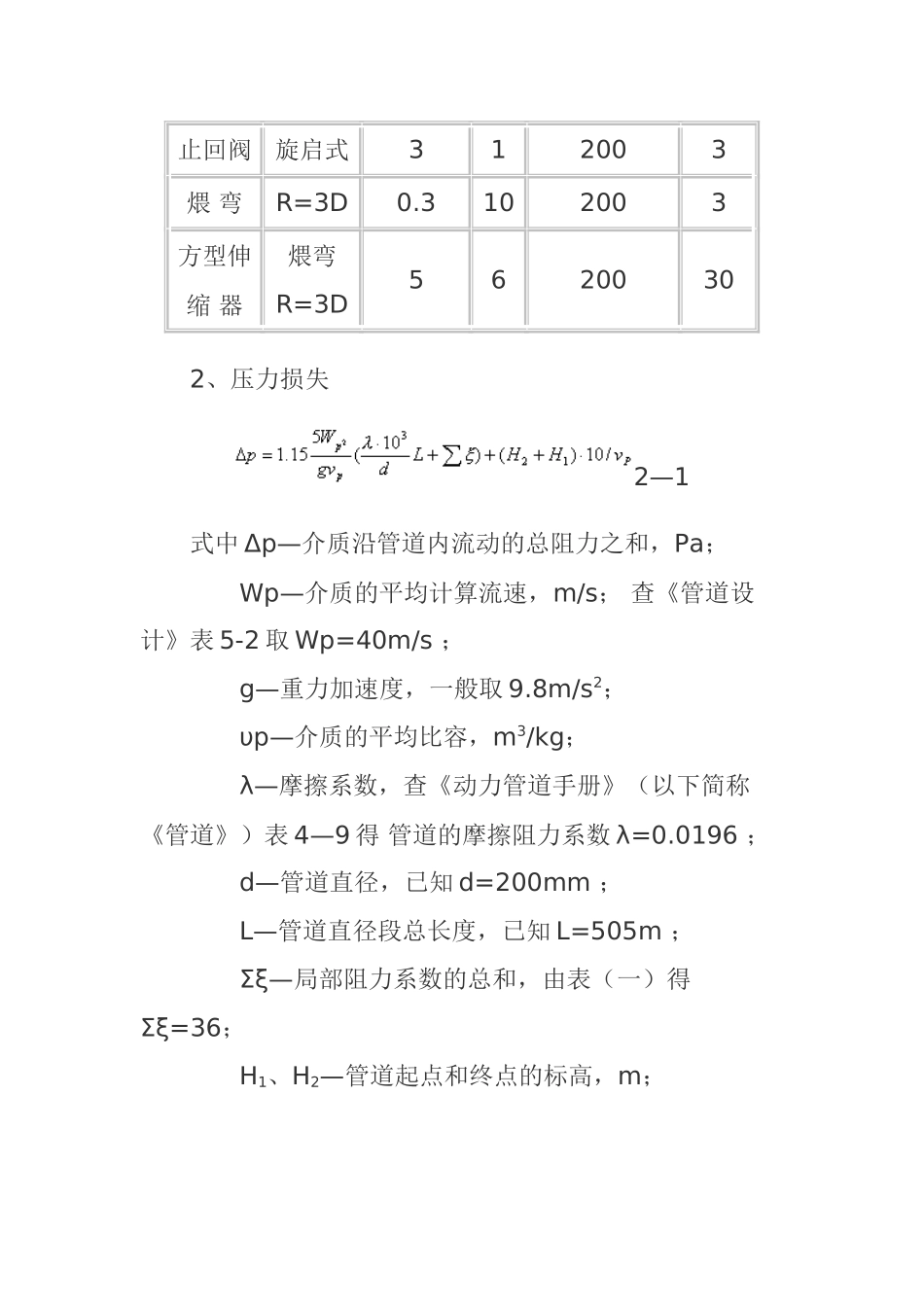

前言 本设计目的是为一区 VOD-40t 钢包精练炉提供蒸汽动力。设计参数是由动力一车间和西安向阳喷射技术有限公司提供的。 主要参数：蒸汽管道始端 温度 250℃，压力 1.0MP；蒸汽管道终端 温度 240℃，压力 0.7MP（设定）； VOD 用户端 温度 180℃，压力 0.5MP； 耗量 主泵 11.5t/h 辅泵 9.0t/h一、蒸汽管道的布置 本管道依据一区总体平面布置图所描述的地形进行的设计，在布置管道时本设计较周详地考虑到了多方面的内容： 1、蒸汽管道布置时力求短、直，主干线通过用户密集区，并靠近负荷大的主要用户； 2、蒸汽管线布置时尽量减少了与公路、铁路的交叉。 3、在布置蒸汽管线时尽量利用了自然弯角作为自然补偿。并在自然补偿达不到要求时使用方型补偿器。 4、在蒸汽管道相对位置最低处设置了输水阀。 5、蒸汽管道通过厂房内部时尽量使用厂房柱作为支架布置固定、滑动支座。 6、管道与其它建、构筑物之间的间距满足法律规范要求。二、蒸汽管道的水力计算 已知：蒸汽管道的管径为 Dg200，长度为 505m。 蒸汽管道的始端压力为 1.0MP，温度为 250℃查《动力管道设计手册》第一册 热力管道（以下简称《管道设计》）1—3 得蒸汽在该状态下的密度 ρ1为 4.21kg/m3。 假设：蒸汽管道的终端压力为 0.7Mp，温度为 240℃查《管道设计》表 1—3 得 蒸汽在该状态下的密度 ρ2为2.98kg/m3。（一）管道压力损失： 1、管道的局部阻力当量长度 表（一）名 称阻力系数（ξ）数量管子公称直径（毫米）总阻力数止回阀旋启式312003煨 弯R=3D0.3102003方型伸缩 器煨弯R=3D5620030 2、压力损失2—1 式中 Δp—介质沿管道内流动的总阻力之和，Pa； Wp—介质的平均计算流速，m/s； 查《管道设计》表 5-2 取 Wp=40m/s ； g—重力加速度，一般取 9.8m/s2； υp—介质的平均比容，m3/kg； λ—摩擦系数，查《动力管道手册》（以下简称《管道》）表 4—9 得 管道的摩擦阻力系数 λ=0.0196 ； d—管道直径，已知 d=200mm ； L—管道直径段总长度，已知 L=505m ； Σξ—局部阻力系数的总和，由表（一）得Σξ=36； H1、H2—管道起点和终点的标高，m； 1/Vp=ρp—平均密度，kg/m3； 1.15—安全系数。 在蒸汽管道中，静压头(H2-H1)10/Vp 很小，可以忽略不计所以式 2—1 变为 2—2 在上式中： 5·Wp2/gυp=5·Wp2ρp /g 表示速度头（动压头） λ103L/d 为每根管子摩擦阻力系数。 把上述数值...
