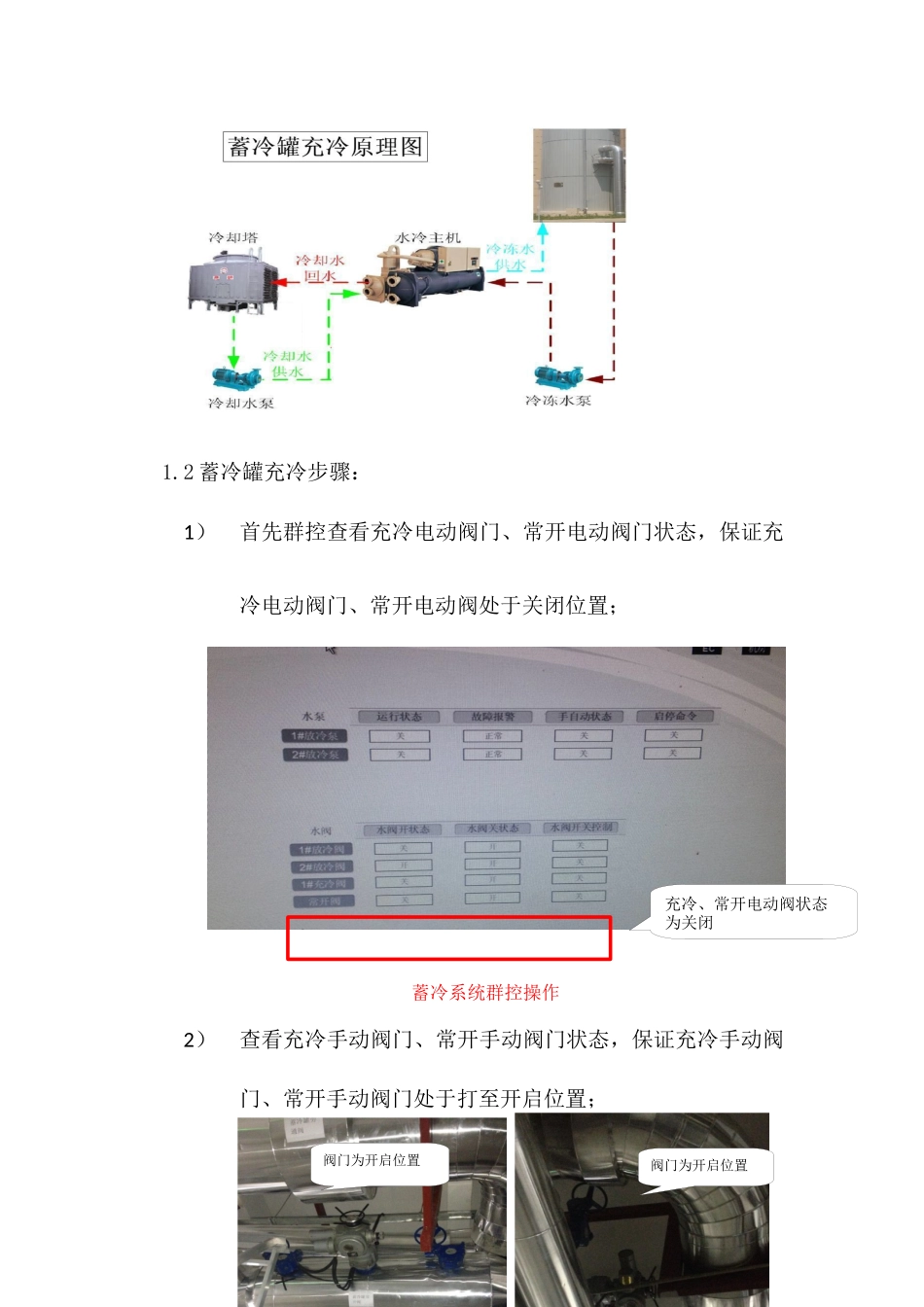

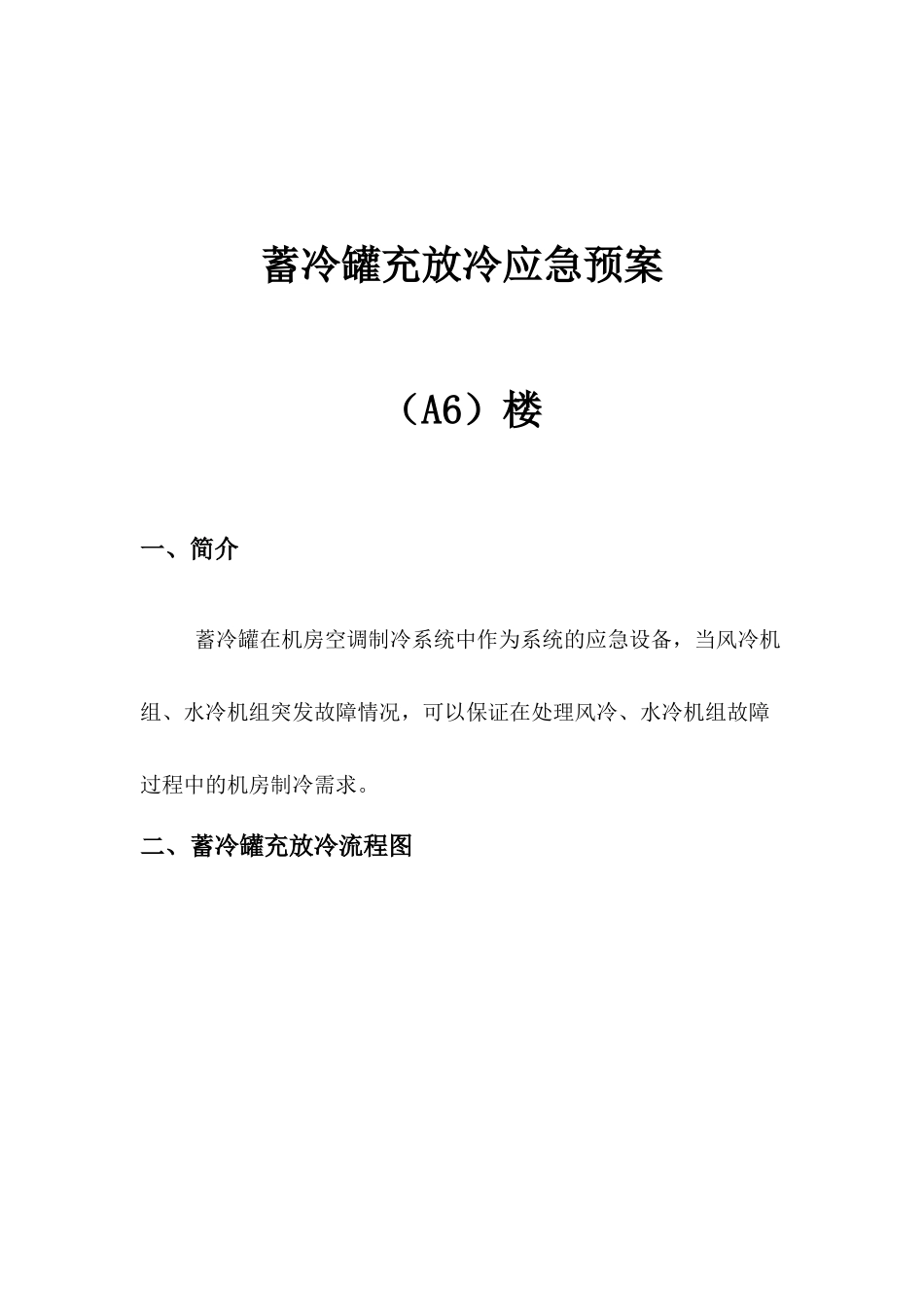

蓄冷罐充放冷应急预案 （A6）楼一、简介蓄冷罐在机房空调制冷系统中作为系统的应急设备，当风冷机组、水冷机组突发故障情况，可以保证在处理风冷、水冷机组故障过程中的机房制冷需求。二、蓄冷罐充放冷流程图三、蓄冷罐作为应急设备1、蓄冷罐充冷：蓄冷罐作为应急制冷设备，当水冷机组、风冷机组无法启动时需开启蓄冷罐对机房进行制冷，当蓄冷罐蓄水温度满足不了制冷需求（大于 15℃），需对蓄冷罐进行充冷，具体步骤如下：1.1 充冷原理图：1.2 蓄冷罐充冷步骤：1）首先群控查看充冷电动阀门、常开电动阀门状态，保证充冷电动阀门、常开电动阀处于关闭位置； 蓄冷系统群控操作2）查看充冷手动阀门、常开手动阀门状态，保证充冷手动阀门、常开手动阀门处于打至开启位置；充冷、常开电动阀状态为关闭阀门为开启位置阀门为开启位置 常开手动阀门 充冷手动阀门3）查看集水器、分水器进出水阀门状态，将其打至开启位置； 分水器上蓄冷罐出水阀 集水器上蓄冷罐进水阀4）查看运行中制冷设备负荷量，假如制冷设备为满负荷运行开启备用制冷设备进行充冷； 阀门打至需要开度阀门打至需要开度查看负荷量 查看负荷量5）制冷设备运行正常后，群控开启常开电动阀门、充冷电动阀门为蓄冷罐进行充冷； 开启充冷电动阀门、常开电动阀门6）直至蓄冷罐进出水温度与制冷设备出水相同，充冷完成。7）群控关闭充冷电动阀门并检查状态是否关闭到位；8）群控关闭常开电动阀门并检查状态是否关闭到位；9）手动关闭集水器、分水器上蓄冷罐进出水阀；10） 充冷结束。2、蓄冷罐放冷：2.1 蓄冷罐作为应急制冷设备，当水冷机组、风冷机组无法启动时，为保证机房稳定性，对蓄冷罐放冷降低机房温度。2.2 放冷原理图：开启电动阀门2.3 蓄冷罐放冷步骤：1）群控确认充冷电动阀门、常开电动阀门、放冷电动阀门状态，保证充冷电动阀门、常开电动阀门处于关闭位置； 常开电动阀门、充冷电动阀门、放冷电动阀门为关闭状态2）查看集水器、分水器上蓄冷罐进出水阀门，并将其打至开启位置需要开度；常开电动阀门、充冷电动阀门、放冷电动阀门为关闭状态 分水器上蓄冷罐出水阀 集水器上蓄冷罐进水阀3）查看放冷泵手动进出水阀门是否为开启状态，保证阀门处于开启位置； 放冷泵出水阀门 放冷泵进水阀门4）开启常开电动阀门、放冷电动阀门，开启蓄冷泵进行放冷；阀门打至需要开度阀门打至需要开度阀门为开启位置阀门为开启位置5）直至蓄冷罐出水温度满足不了机房制冷需求，...
