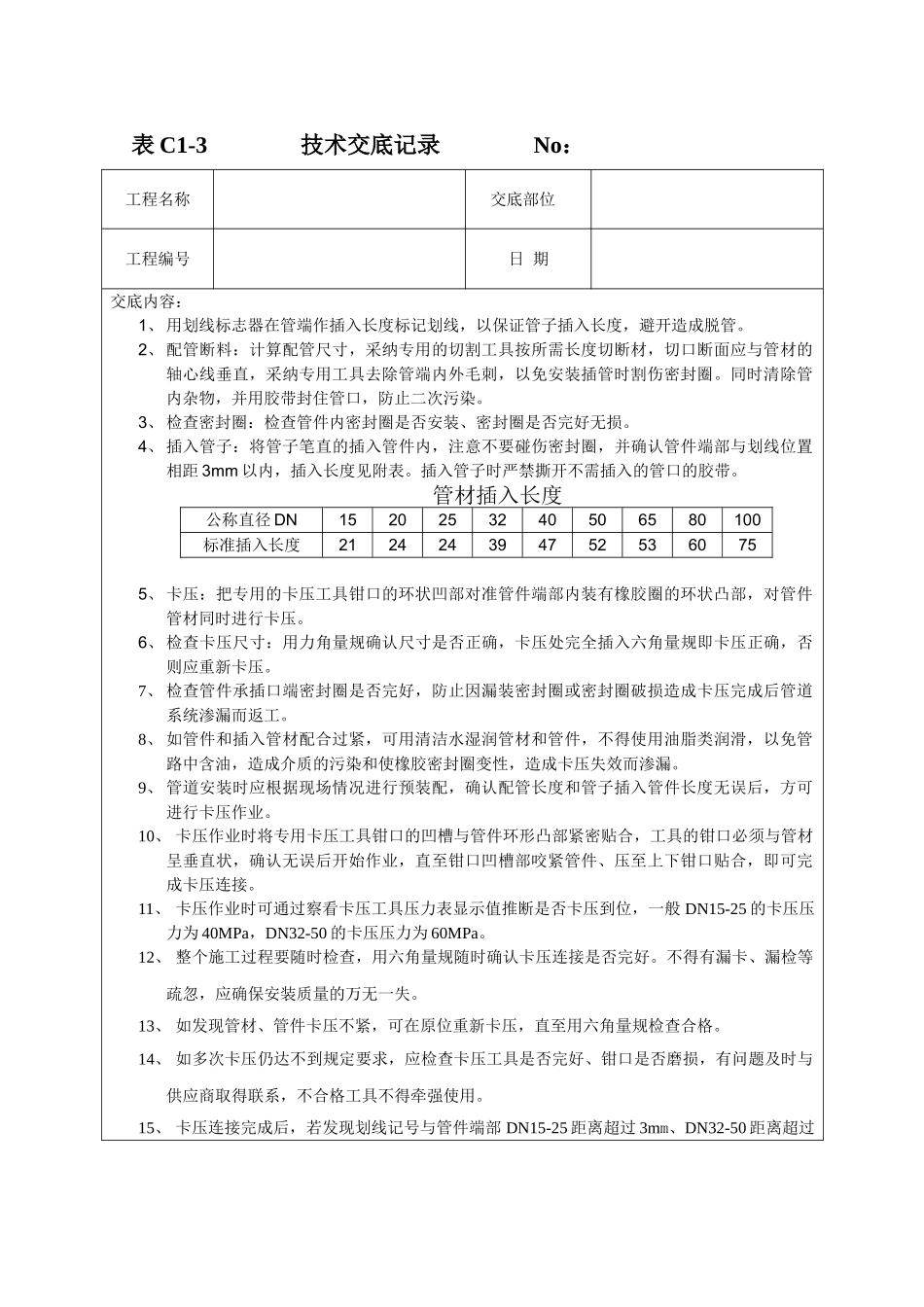

表 C1-3 技术交底记录 No：工程名称交底部位工程编号日 期交底内容：1、 用划线标志器在管端作插入长度标记划线，以保证管子插入长度，避开造成脱管。2、 配管断料：计算配管尺寸，采纳专用的切割工具按所需长度切断材，切口断面应与管材的轴心线垂直，采纳专用工具去除管端内外毛刺，以免安装插管时割伤密封圈。同时清除管内杂物，并用胶带封住管口，防止二次污染。3、 检查密封圈：检查管件内密封圈是否安装、密封圈是否完好无损。4、 插入管子：将管子笔直的插入管件内，注意不要碰伤密封圈，并确认管件端部与划线位置相距 3mm 以内，插入长度见附表。插入管子时严禁撕开不需插入的管口的胶带。管材插入长度公称直径 DN1520253240506580100标准插入长度2124243947525360755、 卡压：把专用的卡压工具钳口的环状凹部对准管件端部内装有橡胶圈的环状凸部，对管件管材同时进行卡压。6、 检查卡压尺寸：用力角量规确认尺寸是否正确，卡压处完全插入六角量规即卡压正确，否则应重新卡压。7、 检查管件承插口端密封圈是否完好，防止因漏装密封圈或密封圈破损造成卡压完成后管道系统渗漏而返工。8、 如管件和插入管材配合过紧，可用清洁水湿润管材和管件，不得使用油脂类润滑，以免管路中含油，造成介质的污染和使橡胶密封圈变性，造成卡压失效而渗漏。9、 管道安装时应根据现场情况进行预装配，确认配管长度和管子插入管件长度无误后，方可进行卡压作业。10、 卡压作业时将专用卡压工具钳口的凹槽与管件环形凸部紧密贴合，工具的钳口必须与管材呈垂直状，确认无误后开始作业，直至钳口凹槽部咬紧管件、压至上下钳口贴合，即可完成卡压连接。11、 卡压作业时可通过察看卡压工具压力表显示值推断是否卡压到位，一般 DN15-25 的卡压压力为 40MPa，DN32-50 的卡压压力为 60MPa。12、 整个施工过程要随时检查，用六角量规随时确认卡压连接是否完好。不得有漏卡、漏检等疏忽，应确保安装质量的万无一失。13、 如发现管材、管件卡压不紧，可在原位重新卡压，直至用六角量规检查合格。14、 如多次卡压仍达不到规定要求，应检查卡压工具是否完好、钳口是否磨损，有问题及时与供应商取得联系，不合格工具不得牵强使用。15、 卡压连接完成后，若发现划线记号与管件端部 DN15-25 距离超过 3mm、DN32-50 距离超过5mm、应将管件及两侧管材变形处切除后重新施工。16、 修正或变更时先切断配管,再按变更配管的需要加上可调对接头进行...
