薄壁不锈钢安装技术交底

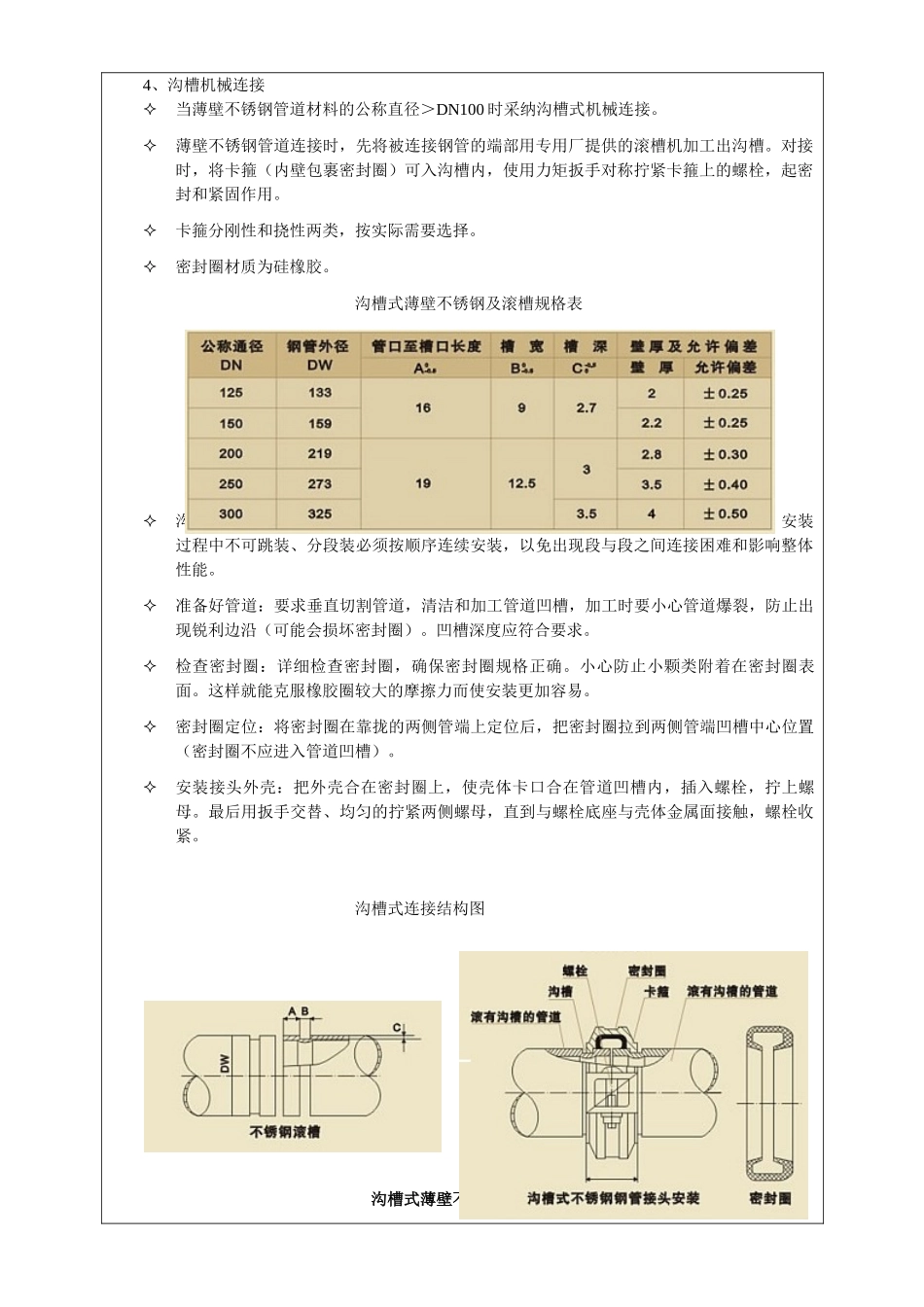

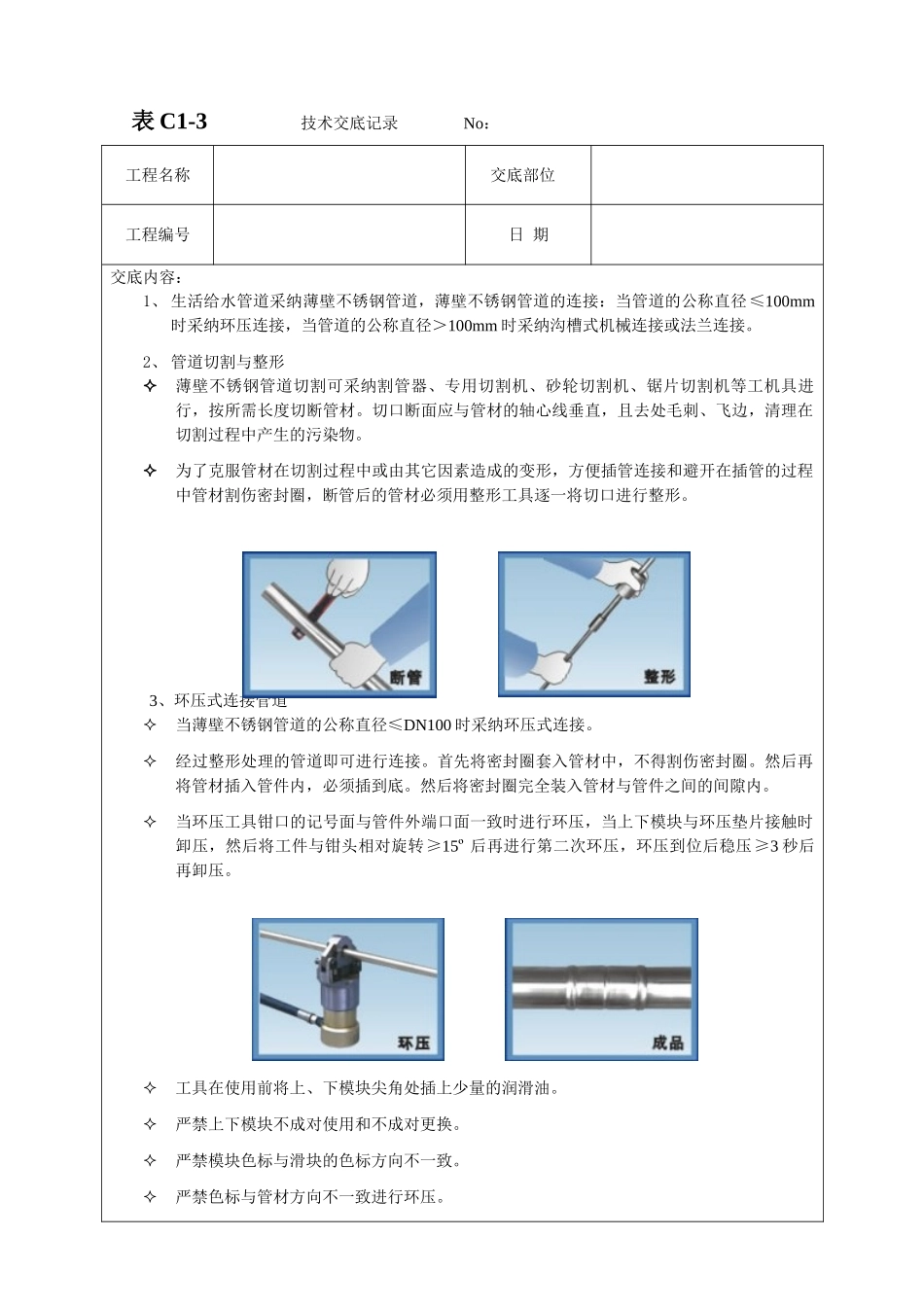

表 C1-3 技术交底记录 No：工程名称交底部位工程编号日 期交底内容：1、 生活给水管道采纳薄壁不锈钢管道，薄壁不锈钢管道的连接：当管道的公称直径≤100mm时采纳环压连接，当管道的公称直径＞100mm 时采纳沟槽式机械连接或法兰连接。2、 管道切割与整形薄壁不锈钢管道切割可采纳割管器、专用切割机、砂轮切割机、锯片切割机等工机具进行，按所需长度切断管材。切口断面应与管材的轴心线垂直，且去处毛刺、飞边，清理在切割过程中产生的污染物。为了克服管材在切割过程中或由其它因素造成的变形，方便插管连接和避开在插管的过程中管材割伤密封圈，断管后的管材必须用整形工具逐一将切口进行整形。3、环压式连接管道当薄壁不锈钢管道的公称直径≤DN100 时采纳环压式连接。经过整形处理的管道即可进行连接。首先将密封圈套入管材中，不得割伤密封圈。然后再将管材插入管件内，必须插到底。然后将密封圈完全装入管材与管件之间的间隙内。当环压工具钳口的记号面与管件外端口面一致时进行环压，当上下模块与环压垫片接触时卸压，然后将工件与钳头相对旋转≥15º 后再进行第二次环压，环压到位后稳压≥3 秒后再卸压。工具在使用前将上、下模块尖角处插上少量的润滑油。严禁上下模块不成对使用和不成对更换。严禁模块色标与滑块的色标方向不一致。严禁色标与管材方向不一致进行环压。4、沟槽机械连接当薄壁不锈钢管道材料的公称直径＞DN100 时采纳沟槽式机械连接。薄壁不锈钢管道连接时，先将被连接钢管的端部用专用厂提供的滚槽机加工出沟槽。对接时，将卡箍（内壁包裹密封圈）可入沟槽内，使用力矩扳手对称拧紧卡箍上的螺栓，起密封和紧固作用。卡箍分刚性和挠性两类，按实际需要选择。密封圈材质为硅橡胶。沟槽式薄壁不锈钢及滚槽规格表沟槽式机械连接安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装、分段装必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。准备好管道：要求垂直切割管道，清洁和加工管道凹槽，加工时要小心管道爆裂，防止出现锐利边沿（可能会损坏密封圈）。凹槽深度应符合要求。检查密封圈：详细检查密封圈，确保密封圈规格正确。小心防止小颗类附着在密封圈表面。这样就能克服橡胶圈较大的摩擦力而使安装更加容易。密封圈定位：将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽中心位置（密封圈不应进入管道凹槽）。...
