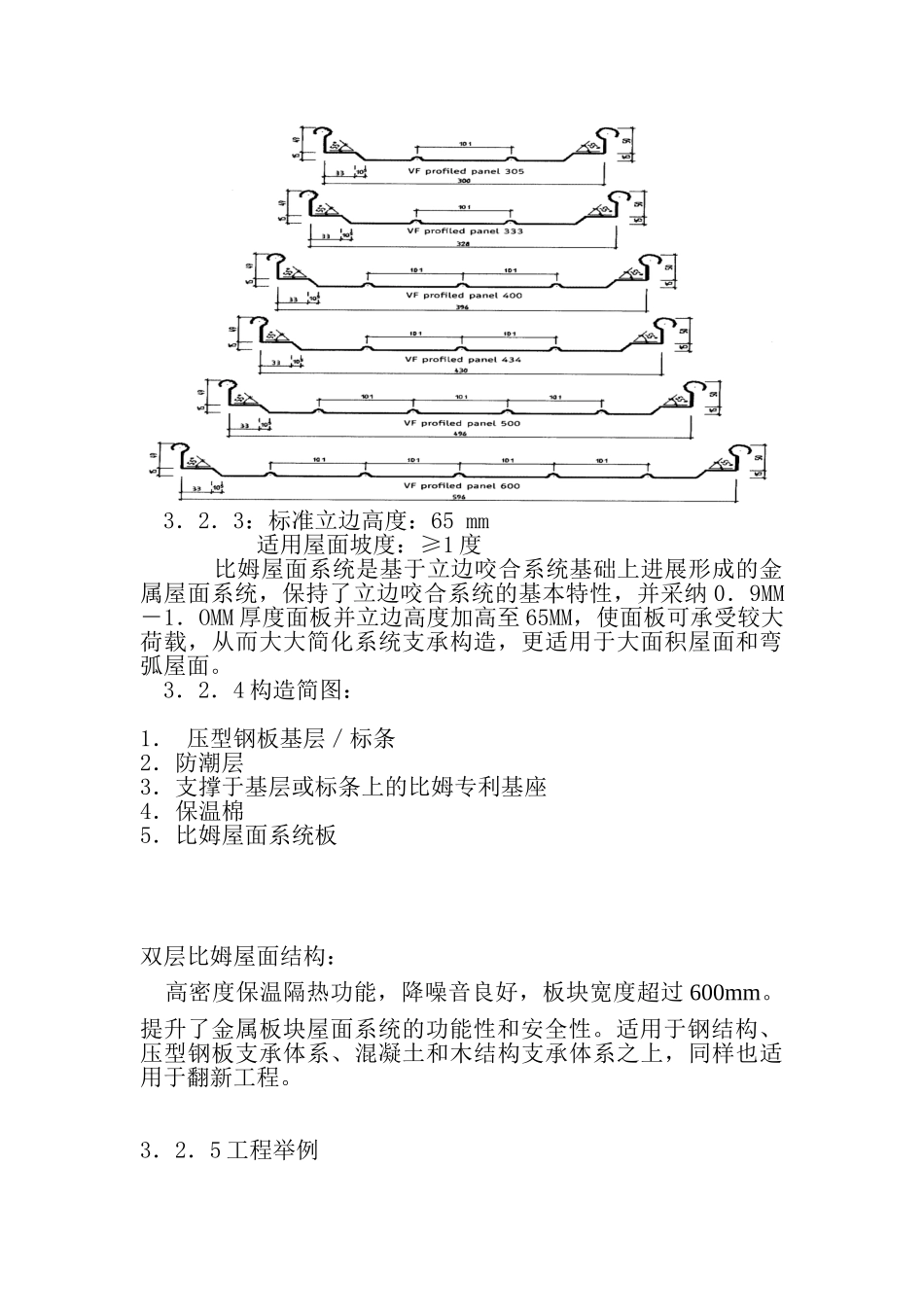

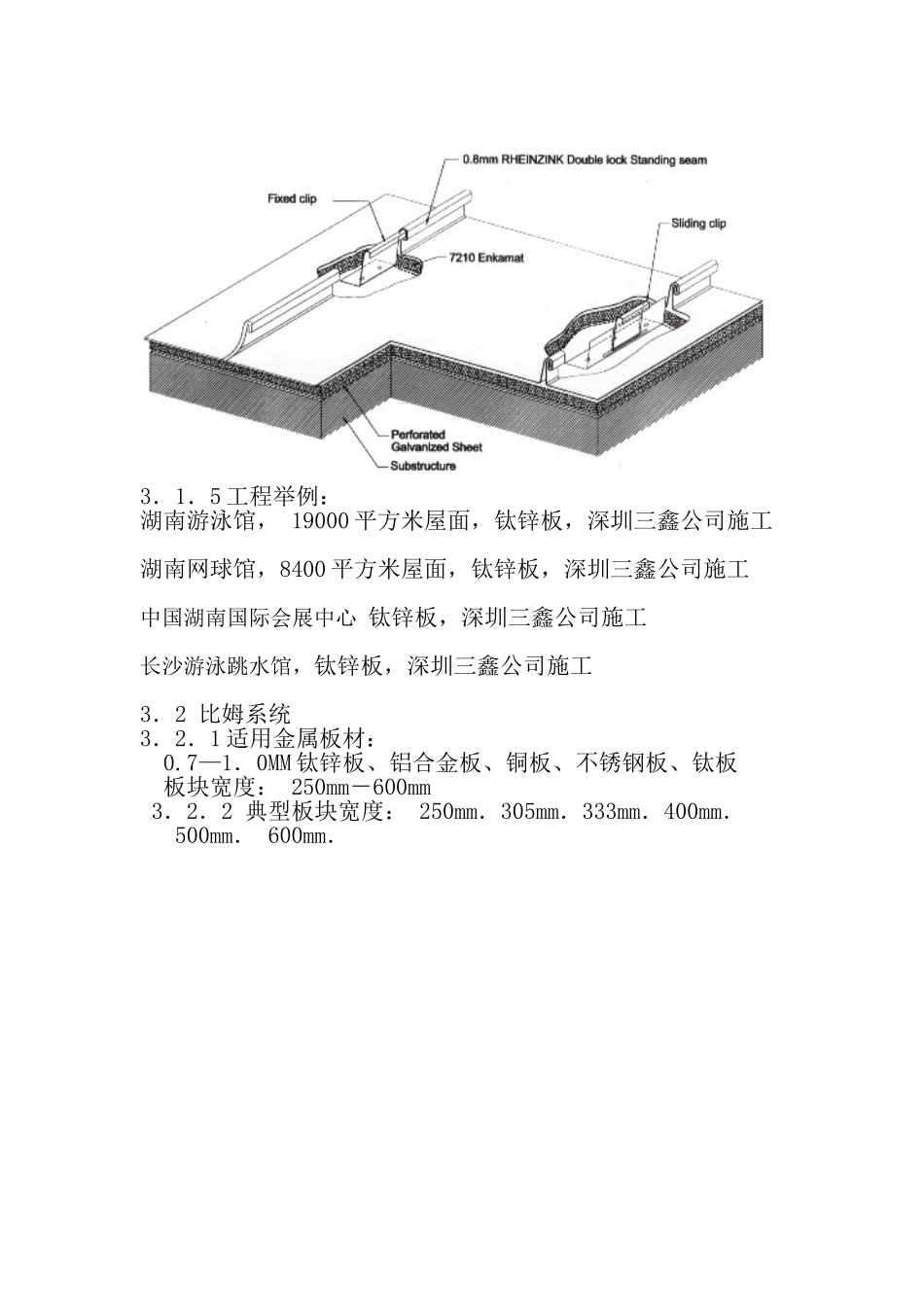

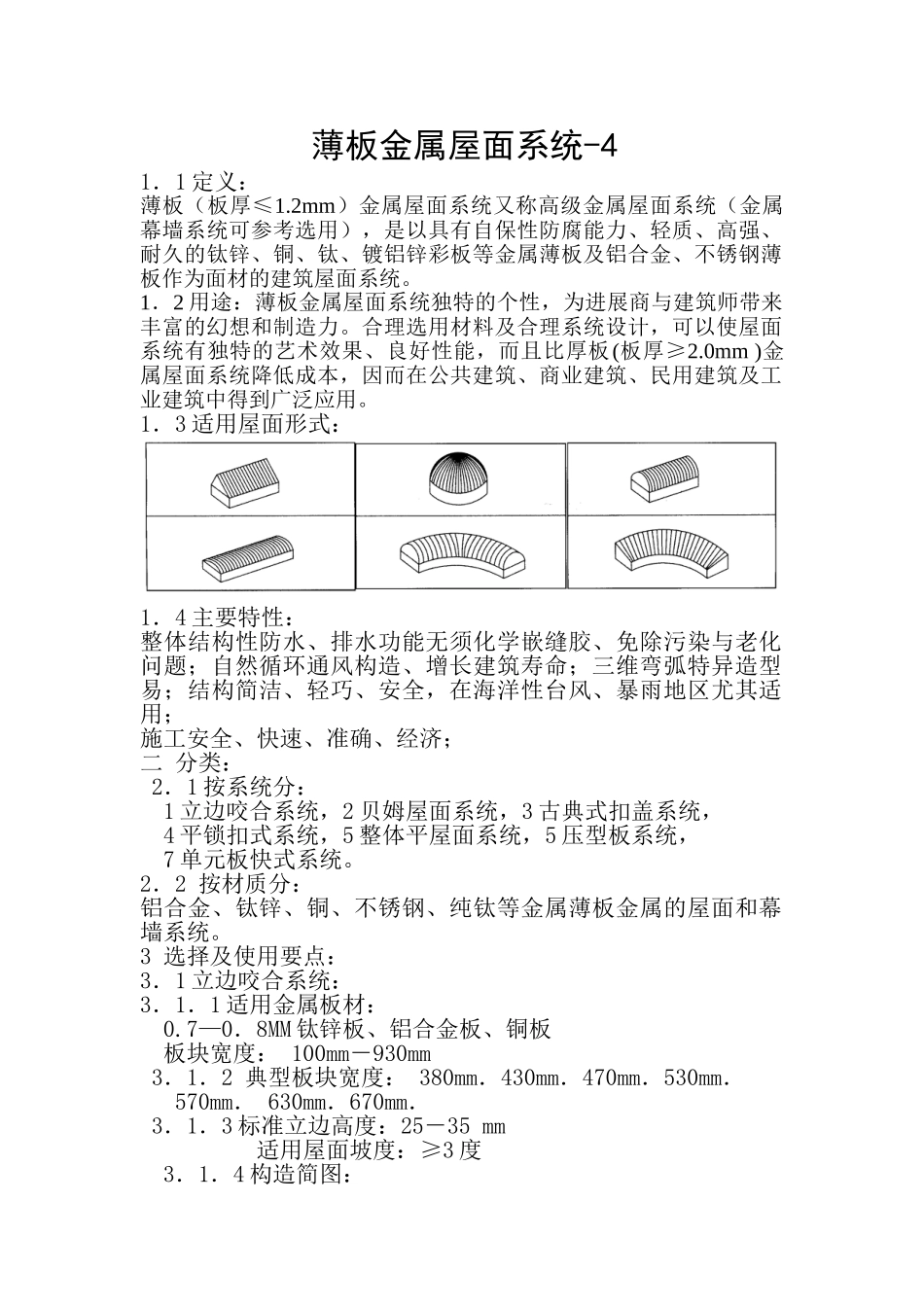

薄板金属屋面系统-41．1 定义：薄板（板厚≤1.2mm）金属屋面系统又称高级金属屋面系统（金属幕墙系统可参考选用），是以具有自保性防腐能力、轻质、高强、耐久的钛锌、铜、钛、镀铝锌彩板等金属薄板及铝合金、不锈钢薄板作为面材的建筑屋面系统。1．2 用途：薄板金属屋面系统独特的个性，为进展商与建筑师带来丰富的幻想和制造力。合理选用材料及合理系统设计，可以使屋面系统有独特的艺术效果、良好性能，而且比厚板(板厚≥2.0mm )金属屋面系统降低成本，因而在公共建筑、商业建筑、民用建筑及工业建筑中得到广泛应用。1．3 适用屋面形式：1．4 主要特性：整体结构性防水、排水功能无须化学嵌缝胶、免除污染与老化问题；自然循环通风构造、增长建筑寿命；三维弯弧特异造型易；结构简洁、轻巧、安全，在海洋性台风、暴雨地区尤其适用；施工安全、快速、准确、经济；二 分类： 2．1 按系统分： 1 立边咬合系统，2 贝姆屋面系统，3 古典式扣盖系统，4 平锁扣式系统，5 整体平屋面系统，5 压型板系统，7 单元板快式系统。2．2 按材质分：铝合金、钛锌、铜、不锈钢、纯钛等金属薄板金属的屋面和幕墙系统。3 选择及使用要点：3．1 立边咬合系统：3．1．1 适用金属板材：0.7—0．8MM 钛锌板、铝合金板、铜板 板块宽度： 100mm－930mm 3．1．2 典型板块宽度： 380mm．430mm．470mm．530mm． 570mm． 630mm．670mm． 3．1．3 标准立边高度：25－35 mm 适用屋面坡度：≥3 度 3．1．4 构造简图：3．1．5 工程举例：湖南游泳馆， 19000 平方米屋面，钛锌板，深圳三鑫公司施工湖南网球馆，8400 平方米屋面，钛锌板，深圳三鑫公司施工中国湖南国际会展中心 钛锌板，深圳三鑫公司施工长沙游泳跳水馆，钛锌板，深圳三鑫公司施工3．2 比姆系统3．2．1 适用金属板材：0.7—1．0MM 钛锌板、铝合金板、铜板、不锈钢板、钛板 板块宽度： 250mm－600mm 3．2．2 典型板块宽度： 250mm．305mm．333mm．400mm． 500mm． 600mm． 3．2．3：标准立边高度：65 mm 适用屋面坡度：≥1 度 比姆屋面系统是基于立边咬合系统基础上进展形成的金属屋面系统，保持了立边咬合系统的基本特性，并采纳 0．9MM－1．OMM 厚度面板并立边高度加高至 65MM，使面板可承受较大荷载，从而大大简化系统支承构造，更适用于大面积屋面和弯弧屋面。 3．2．4 构造简图：1． 压型钢板基层／标条2．防潮层3．支撑于基层或标条上的比姆专利...
