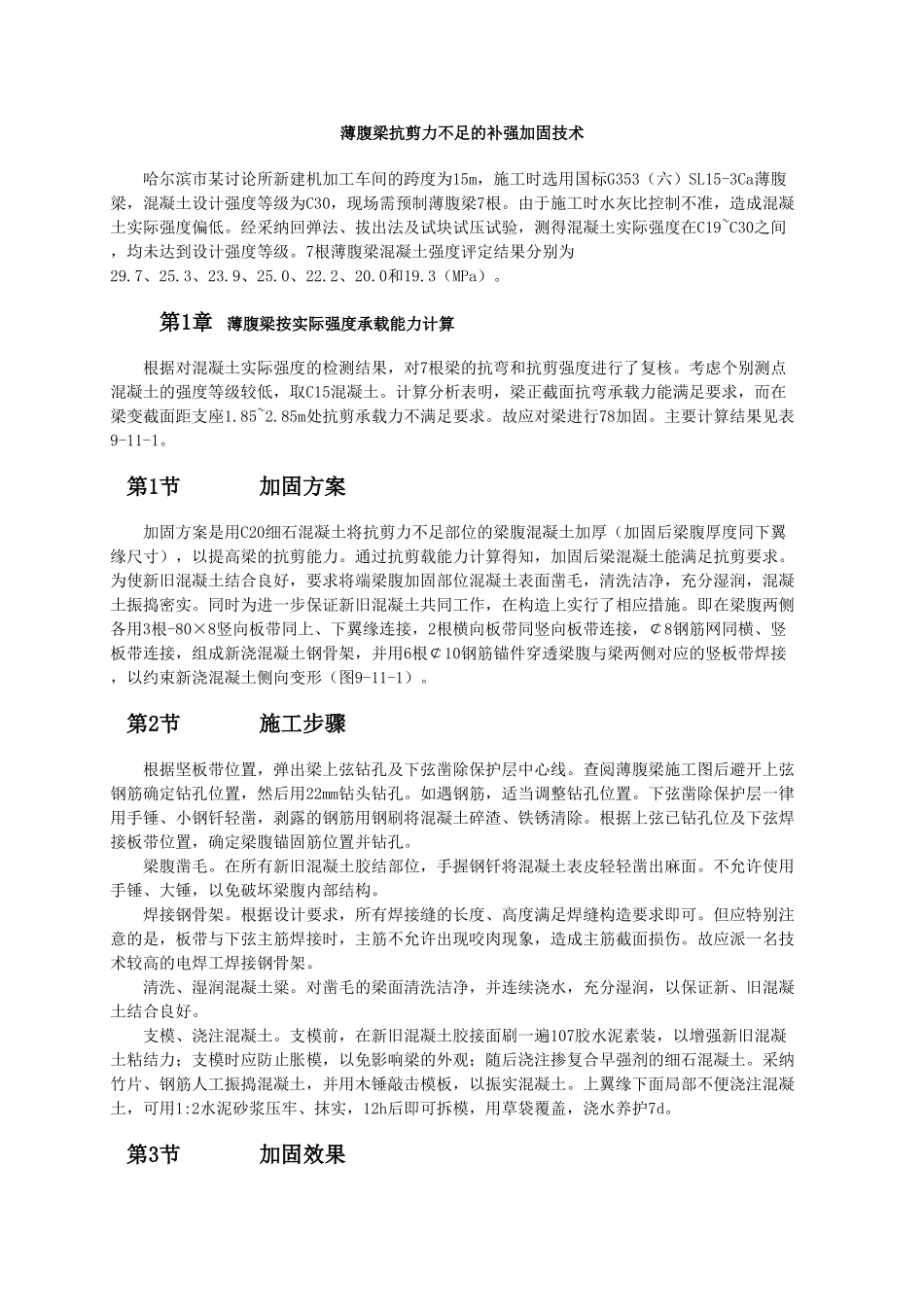

薄腹梁抗剪力不足的补强加固技术

薄腹梁抗剪力不足的补强加固技术哈尔滨市某讨论所新建机加工车间的跨度为15m，施工时选用国标G353（六）SL15-3Ca薄腹梁，混凝土设计强度等级为C30，现场需预制薄腹梁7根。由于施工时水灰比控制不准，造成混凝土实际强度偏低。经采纳回弹法、拔出法及试块试压试验，测得混凝土实际强度在C19~C30之间，均未达到设计强度等级。7根薄腹梁混凝土强度评定结果分别为29.7、25.3、23.9、25.0、22.2、20.0和19.3（MPa）。 第1章薄腹梁按实际强度承载能力计算根据对混凝土实际强度的检测结果，对7根梁的抗弯和抗剪强度进行了复核。考虑个别测点混凝土的强度等级较低，取C15混凝土。计算分析表明，梁正截面抗弯承载力能满足要求，而在梁变截面距支座1.85~2.85m处抗剪承载力不满足要求。故应对梁进行78加固。主要计算结果见表9-11-1。第1节加固方案加固方案是用C20细石混凝土将抗剪力不足部位的梁腹混凝土加厚（加固后梁腹厚度同下翼缘尺寸），以提高梁的抗剪能力。通过抗剪载能力计算得知，加固后梁混凝土能满足抗剪要求。为使新旧混凝土结合良好，要求将端梁腹加固部位混凝土表面凿毛，清洗洁净，充分湿润，混凝土振捣密实。同时为进一步保证新旧混凝土共同工作，在构造上实行了相应措施。即在梁腹两侧各用3根-80×8竖向板带同上、下翼缘连接，2根横向板带同竖向板带连接，￠8钢筋网同横、竖板带连接，组成新浇混凝土钢骨架，并用6根￠10钢筋锚件穿透梁腹与梁两侧对应的竖板带焊接，以约束新浇混凝土侧向变形（图9-11-1）。第2节施工步骤根据坚板带位置，弹出梁上弦钻孔及下弦凿除保护层中心线。查阅薄腹梁施工图后避开上弦钢筋确定钻孔位置，然后用22mm钻头钻孔。如遇钢筋，适当调整钻孔位置。下弦凿除保护层一律用手锤、小钢钎轻凿，剥露的钢筋用钢刷将混凝土碎渣、铁锈清除。根据上弦已钻孔位及下弦焊接板带位置，确定梁腹锚固筋位置并钻孔。梁腹凿毛。在所有新旧混凝土胶结部位，手握钢钎将混凝土表皮轻轻凿出麻面。不允许使用手锤、大锤，以免破坏梁腹内部结构。焊接钢骨架。根据设计要求，所有焊接缝的长度、高度满足焊缝构造要求即可。但应特别注意的是，板带与下弦主筋焊接时，主筋不允许出现咬肉现象，造成主筋截面损伤。故应派一名技术较高的电焊工焊接钢骨架。清洗、湿润混凝土粱。对凿毛的梁面清洗洁净，并连续浇水，充分湿润，以保证新、旧混凝土结合良好。支模、浇注混凝土。支模前，在新旧混凝土胶接面刷一遍107胶水泥素装，以增强新旧混凝土...
