虹吸式雨水系统(不锈钢管)施工工法

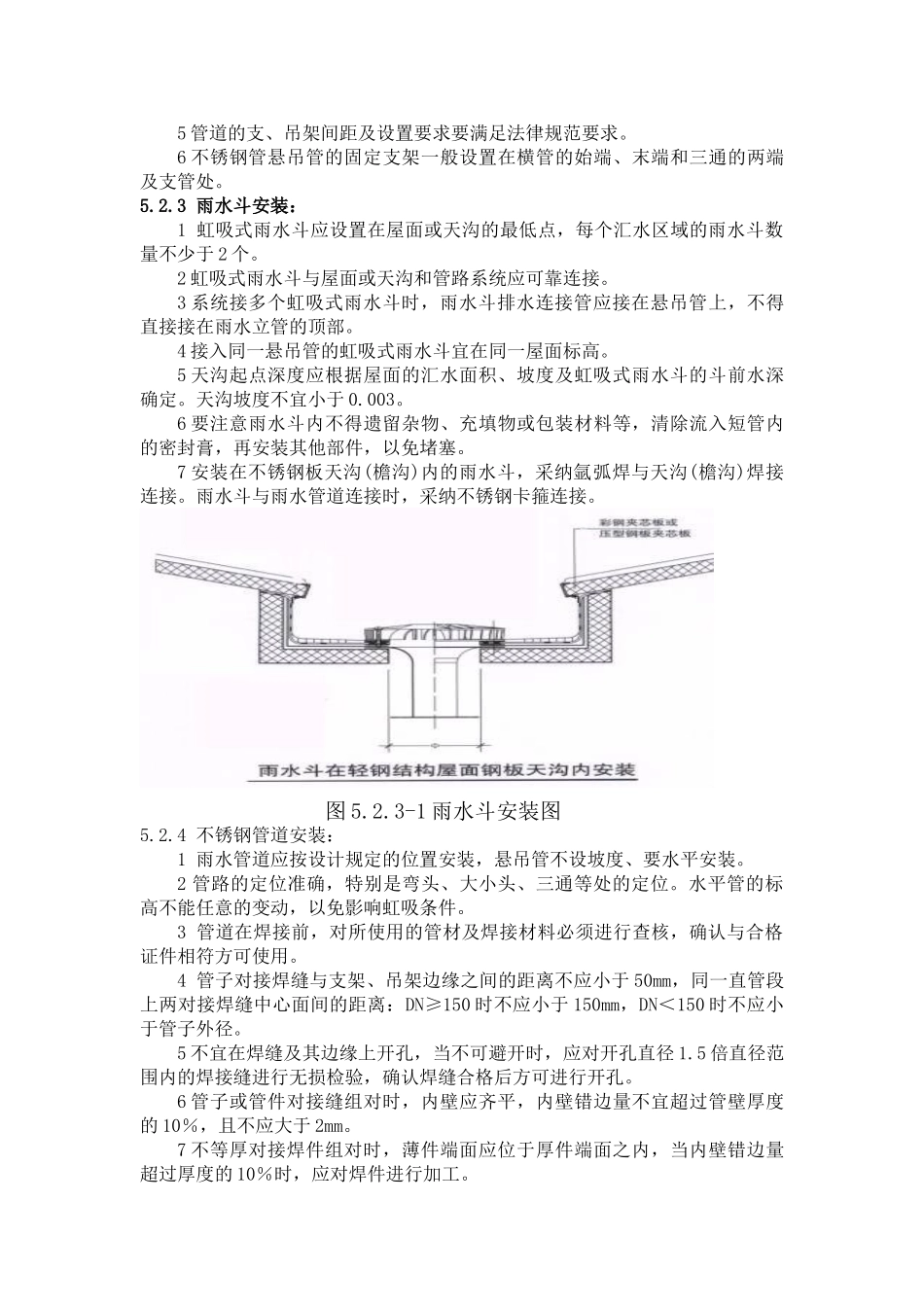

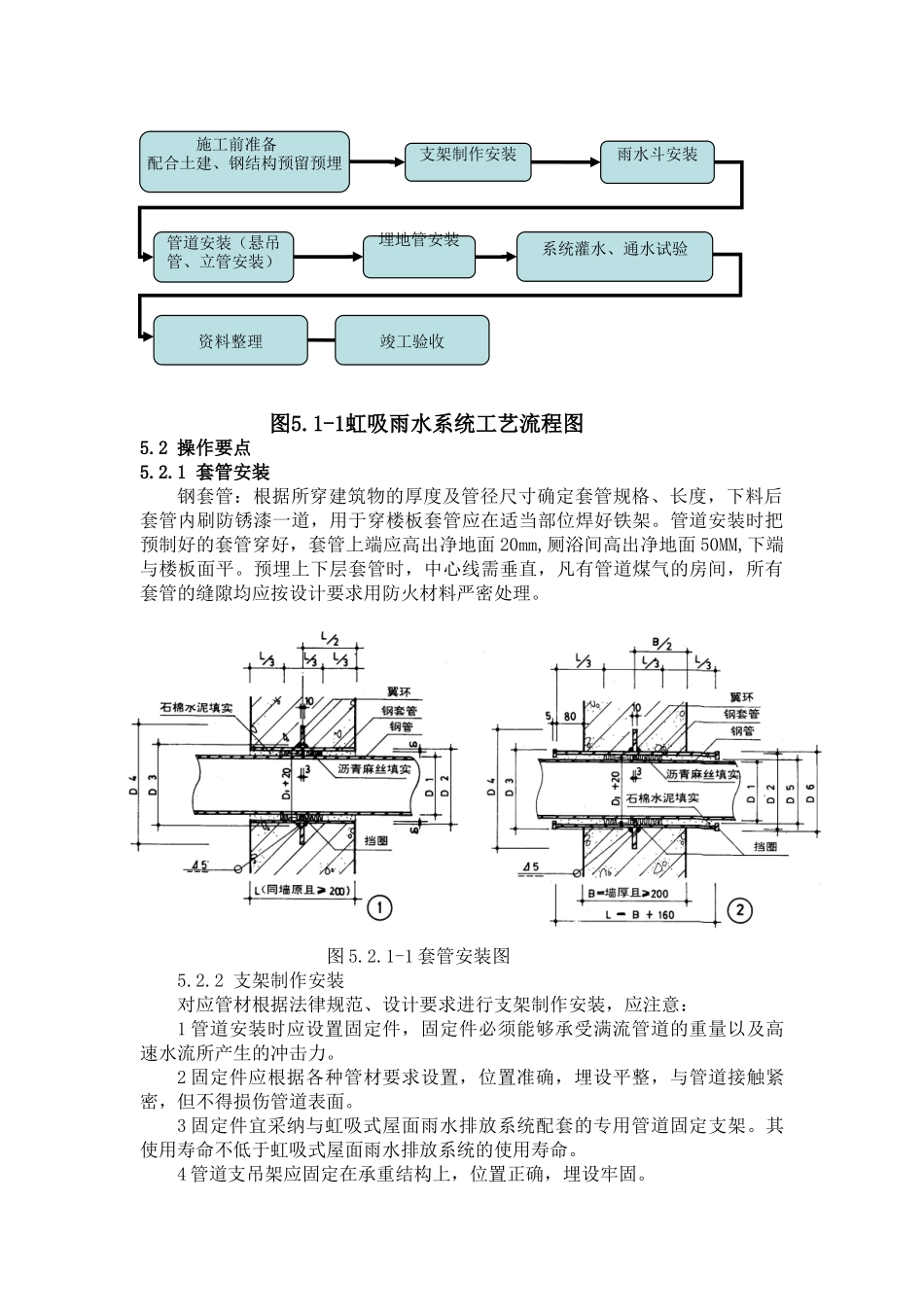

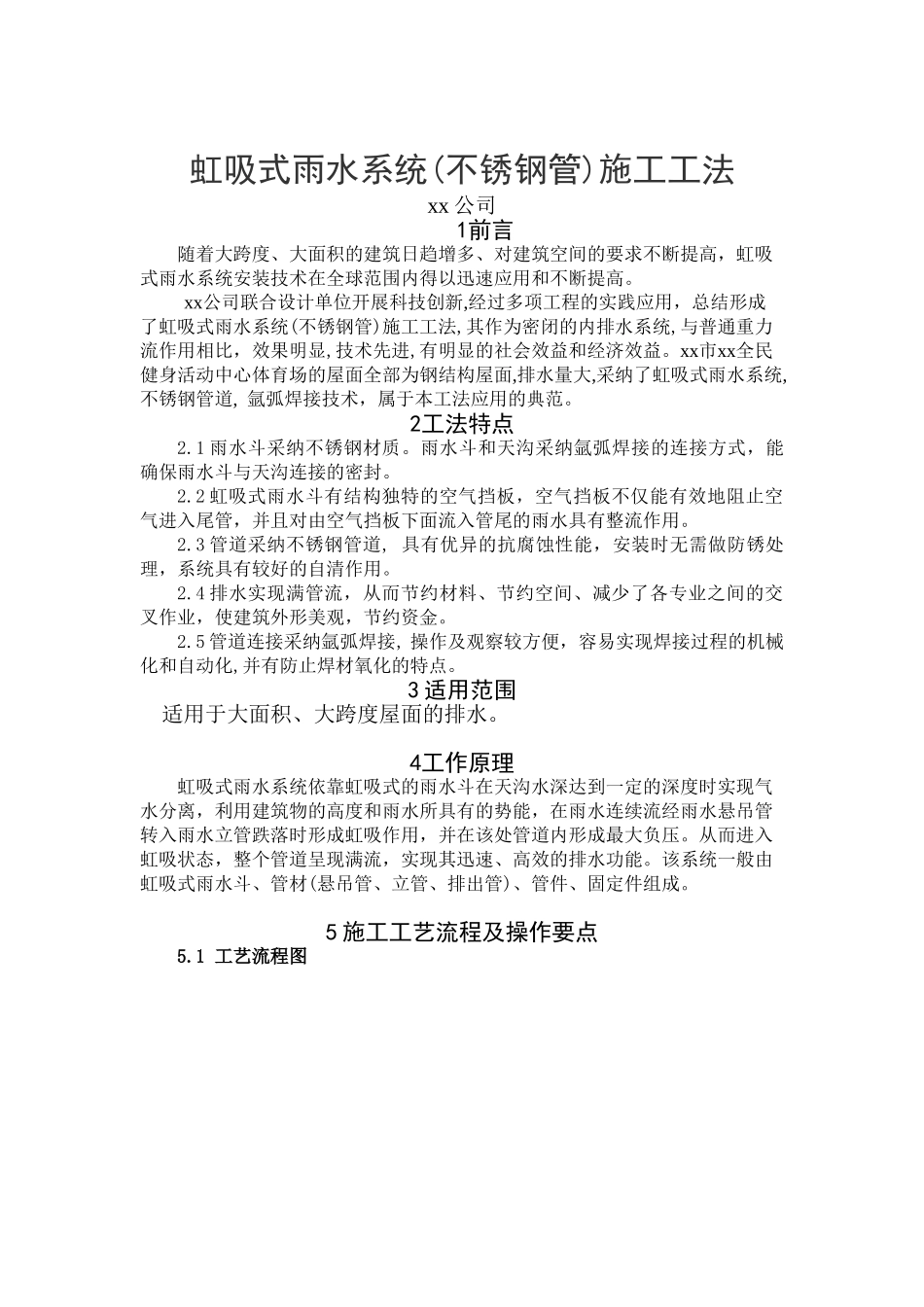

虹吸式雨水系统(不锈钢管)施工工法xx 公司1前言随着大跨度、大面积的建筑日趋增多、对建筑空间的要求不断提高，虹吸式雨水系统安装技术在全球范围内得以迅速应用和不断提高。xx公司联合设计单位开展科技创新,经过多项工程的实践应用，总结形成了虹吸式雨水系统(不锈钢管)施工工法,其作为密闭的内排水系统,与普通重力流作用相比，效果明显,技术先进,有明显的社会效益和经济效益。xx市xx全民健身活动中心体育场的屋面全部为钢结构屋面,排水量大,采纳了虹吸式雨水系统,不锈钢管道, 氩弧焊接技术，属于本工法应用的典范。2工法特点2.1 雨水斗采纳不锈钢材质。雨水斗和天沟采纳氩弧焊接的连接方式，能确保雨水斗与天沟连接的密封。2.2 虹吸式雨水斗有结构独特的空气挡板，空气挡板不仅能有效地阻止空气进入尾管，并且对由空气挡板下面流入管尾的雨水具有整流作用。2.3 管道采纳不锈钢管道, 具有优异的抗腐蚀性能，安装时无需做防锈处理，系统具有较好的自清作用。2.4 排水实现满管流，从而节约材料、节约空间、减少了各专业之间的交叉作业，使建筑外形美观，节约资金。2.5 管道连接采纳氩弧焊接, 操作及观察较方便，容易实现焊接过程的机械化和自动化,并有防止焊材氧化的特点。3 适用范围适用于大面积、大跨度屋面的排水。4工作原理虹吸式雨水系统依靠虹吸式的雨水斗在天沟水深达到一定的深度时实现气水分离，利用建筑物的高度和雨水所具有的势能，在雨水连续流经雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压。从而进入虹吸状态，整个管道呈现满流，实现其迅速、高效的排水功能。该系统一般由虹吸式雨水斗、管材(悬吊管、立管、排出管)、管件、固定件组成。5 施工工艺流程及操作要点5.1 工艺流程图图5.1-1虹吸雨水系统工艺流程图5.2 操作要点5.2.1 套管安装钢套管：根据所穿建筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好铁架。管道安装时把预制好的套管穿好，套管上端应高出净地面 20mm,厕浴间高出净地面 50MM,下端与楼板面平。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均应按设计要求用防火材料严密处理。图 5.2.1-1 套管安装图5.2.2 支架制作安装对应管材根据法律规范、设计要求进行支架制作安装，应注意：1 管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。2 固定件应根...
