虹吸雨水屋面施工方案混凝土结构2

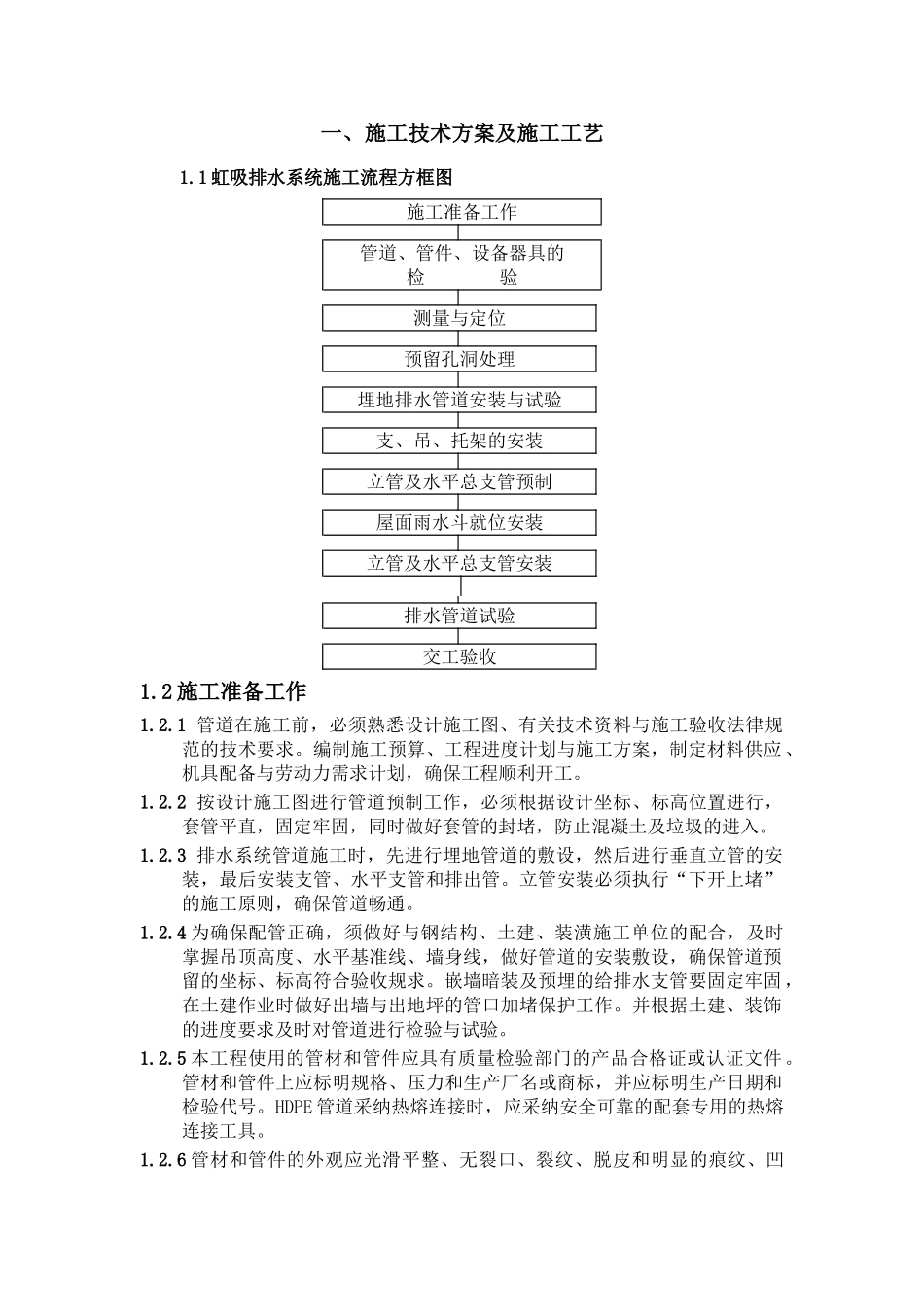

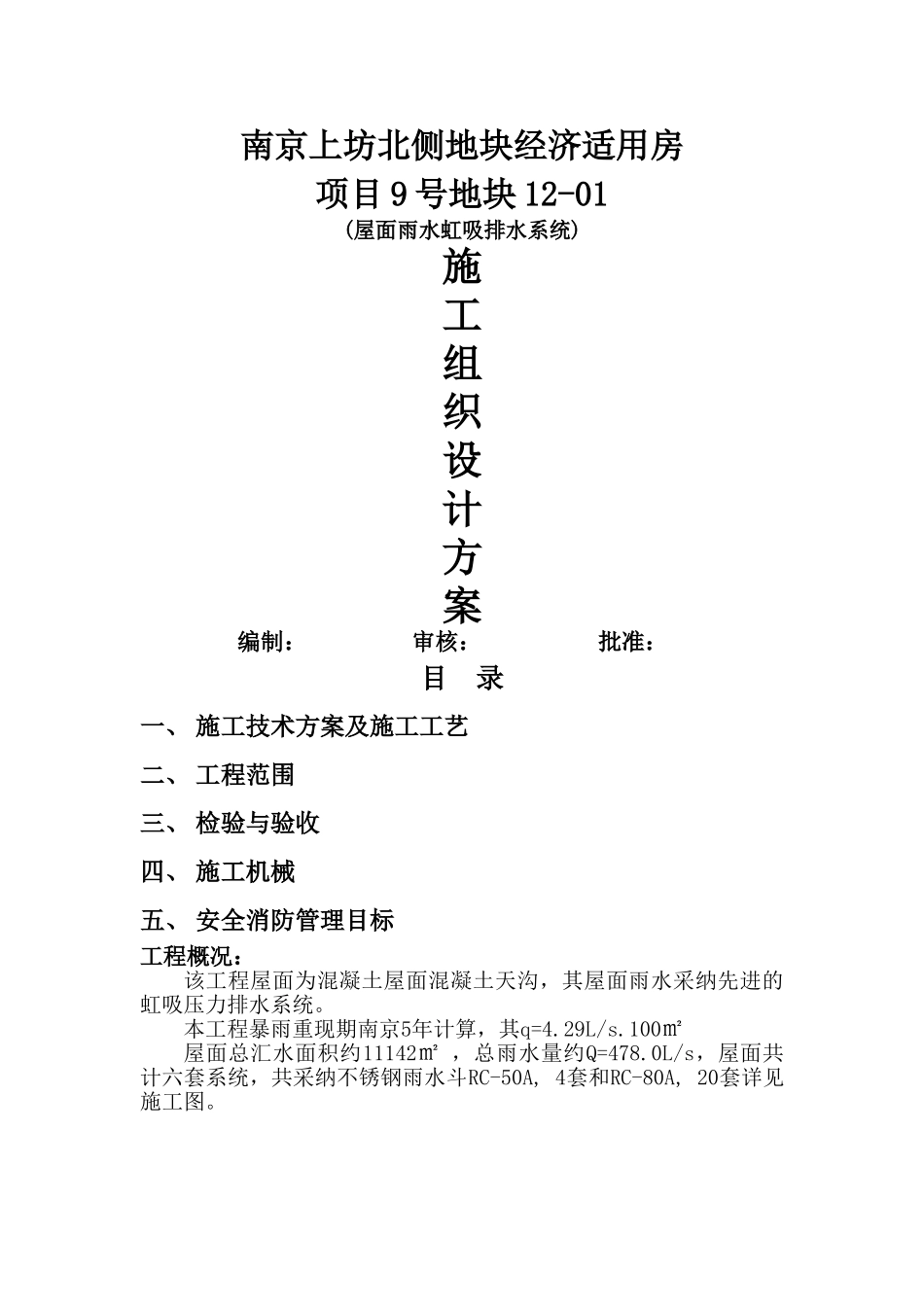

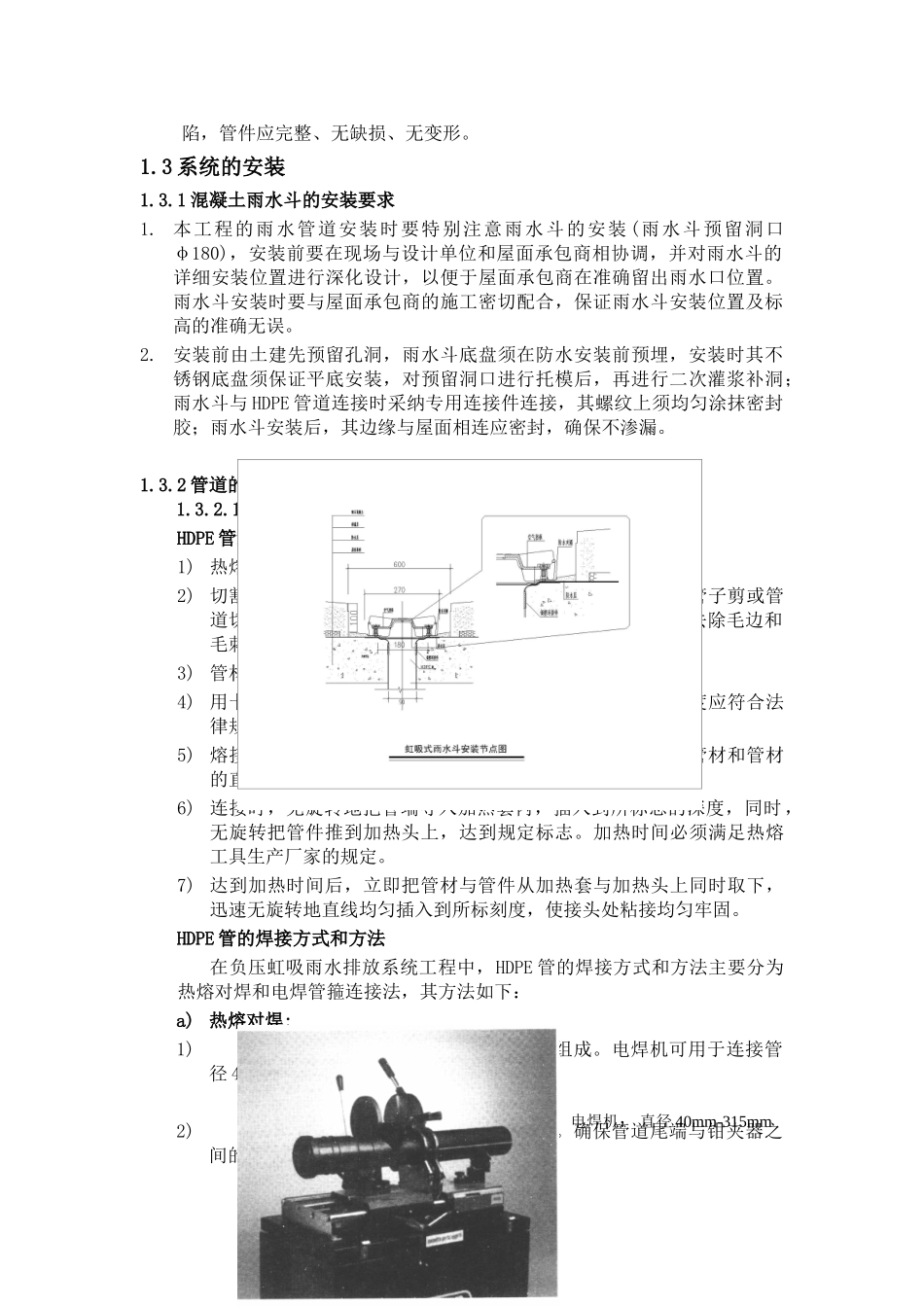

南京上坊北侧地块经济适用房项目 9 号地块 12-01(屋面雨水虹吸排水系统)施工组织设计方案编制： 审核： 批准：目 录一、 施工技术方案及施工工艺二、 工程范围三、 检验与验收四、 施工机械五、 安全消防管理目标工程概况：该工程屋面为混凝土屋面混凝土天沟，其屋面雨水采纳先进的虹吸压力排水系统。本工程暴雨重现期南京5年计算，其q=4.29L/s.100㎡屋面总汇水面积约11142㎡ ，总雨水量约Q=478.0L/s，屋面共计六套系统，共采纳不锈钢雨水斗RC-50A, 4套和RC-80A, 20套详见施工图。一、施工技术方案及施工工艺1.1 虹吸排水系统施工流程方框图施工准备工作 管道、管件、设备器具的检 验测量与定位 预留孔洞处理 埋地排水管道安装与试验支、吊、托架的安装立管及水平总支管预制屋面雨水斗就位安装立管及水平总支管安装排水管道试验交工验收1.2 施工准备工作1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收法律规范的技术要求。编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。1.2.2 按设计施工图进行管道预制工作，必须根据设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。立管安装必须执行“下开上堵”的施工原则，确保管道畅通。1.2.4 为确保配管正确，须做好与钢结构、土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线，做好管道的安装敷设，确保管道预留的坐标、标高符合验收规求。嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。并根据土建、装饰的进度要求及时对管道进行检验与试验。1.2.5 本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。HDPE 管道采纳热熔连接时，应采纳安全可靠的配套专用的热熔连接工具。1.2.6 管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷，管件应完整、无缺损、无变形。1.3 系统的安装1.3.1 混凝土雨水斗的安装要求1. 本工程的雨水管道安装时要特别注意雨水斗的安装 (雨水斗预留洞口φ180)，安装前要在现场与设计单位和屋面承包商相协调，并对雨水斗的详细安装位置进行深化设...
