行走塔吊专项施工方案

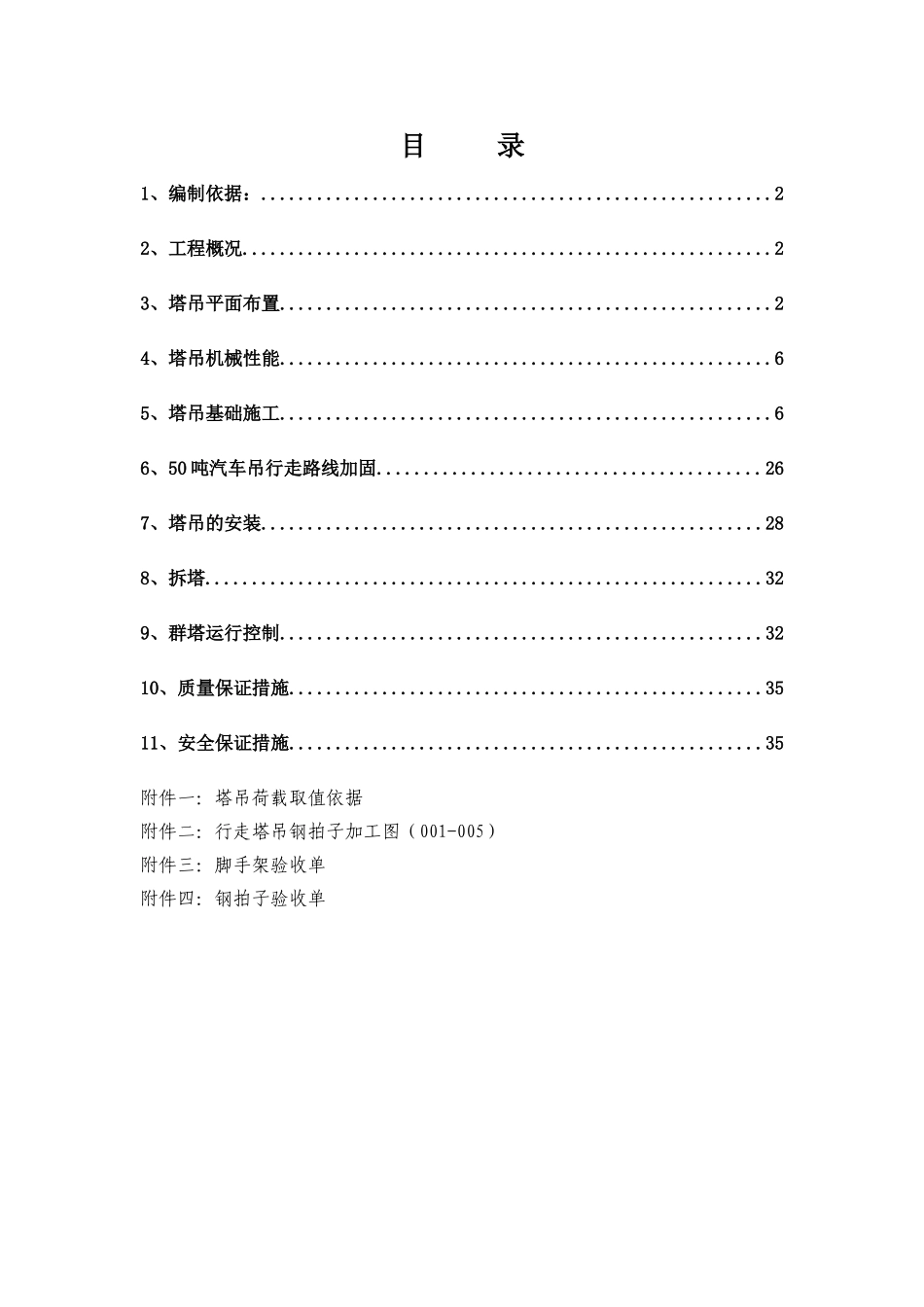

行走塔吊专项施工方案_第1页
1/37

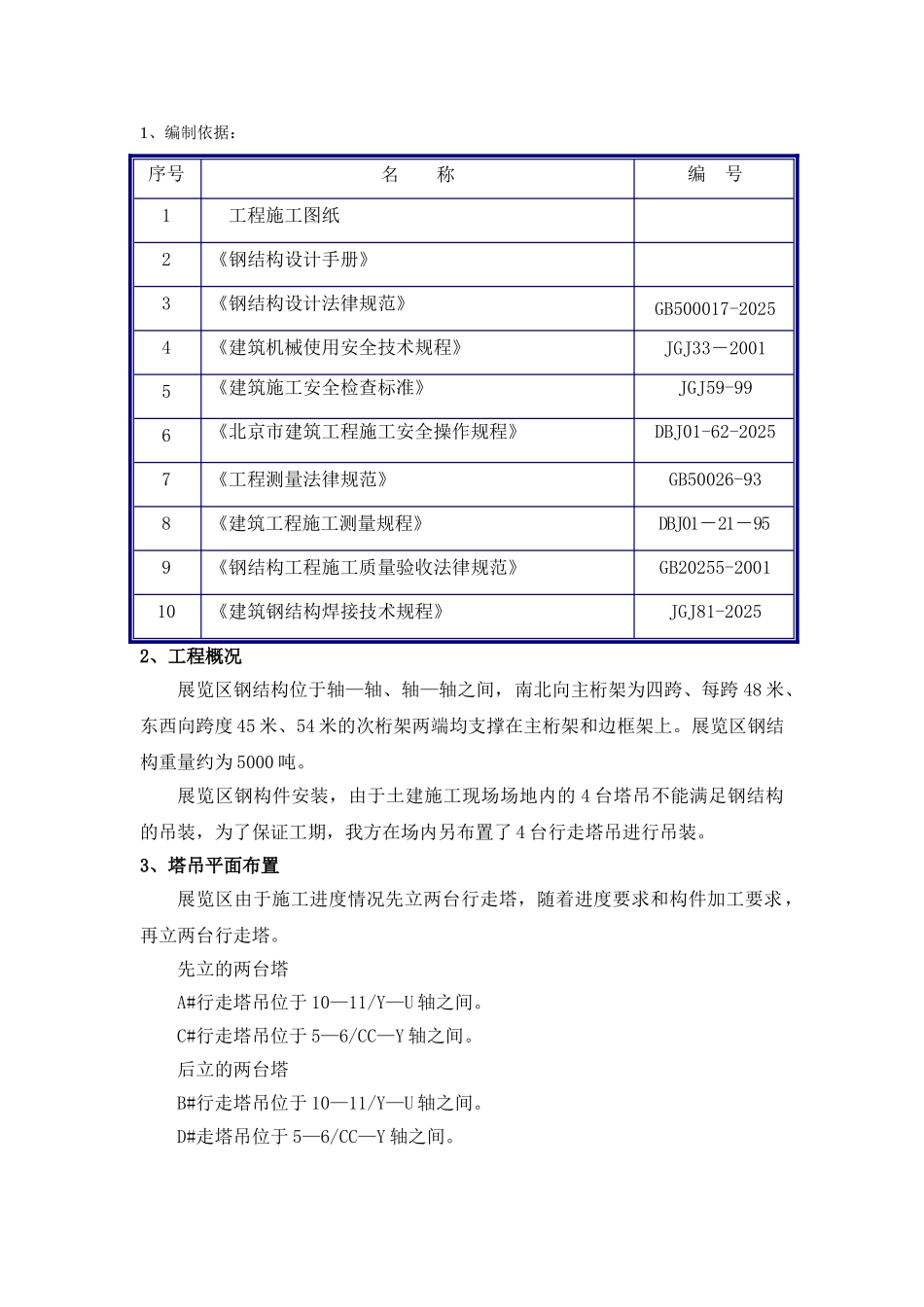

行走塔吊专项施工方案_第2页
2/37
行走塔吊专项施工方案_第3页
3/37
目 录1、编制依据:.......................................................22、工程概况.........................................................23、塔吊平面布置.....................................................24、塔吊机械性能.....................................................65、塔吊基础施工.....................................................66、50 吨汽车吊行走路线加固.........................................267、塔吊的安装......................................................288、拆塔............................................................329、群塔运行控制....................................................3210、质量保证措施...................................................3511、安全保证措施...................................................35附件一:塔吊荷载取值依据附件二:行走塔吊钢拍子加工图(001-005)附件三:脚手架验收单附件四:钢拍子验收单1、编制依据:序号名 称编 号1工程施工图纸2《钢结构设计手册》3《钢结构设计法律规范》GB500017-20254《建筑机械使用安全技术规程》JGJ33-20015《建筑施工安全检查标准》JGJ59-996《北京市建筑工程施工安全操作规程》DBJ01-62-20257《工程测量法律规范》GB50026-938《建筑工程施工测量规程》DBJ01-21-959《钢结构工程施工质量验收法律规范》GB20255-200110《建筑钢结构焊接技术规程》 JGJ81-20252、工程概况展览区钢结构位于轴—轴、轴—轴之间,南北向主桁架为四跨、每跨 48 米、东西向跨度 45 米、54 米的次桁架两端均支撑在主桁架和边框架上。展览区钢结构重量约为 5000 吨。展览区钢构件安装,由于土建施工现场场地内的 4 台塔吊不能满足钢结构的吊装,为了保证工期,我方在场内另布置了 4 台行走塔吊进行吊装。3、塔吊平面布置展览区由于施工进度情况先立两台行走塔,随着进度要求和构件加工要求,再立两台行走塔。先立的两台塔A#行走塔吊位于 10—11/Y—U 轴之间。C#行走塔吊位于 5—6/CC—Y 轴之间。后立的两台塔B#行走塔吊位于 10—11/Y—U 轴之间。D#走塔吊位于 5—6/CC—Y 轴之间。4、机械性能4.1、A#、B#塔吊型号为 H3/36BSP 机械性能见下表塔式起重机型号 H3/36BSP塔高臂长起重能力行走(边长×边长)用电量51m(初立)40m3000KNm8m×8m160KVAH3/36BSP 行走塔式起重机...
