触摸屏电气功能检验规范

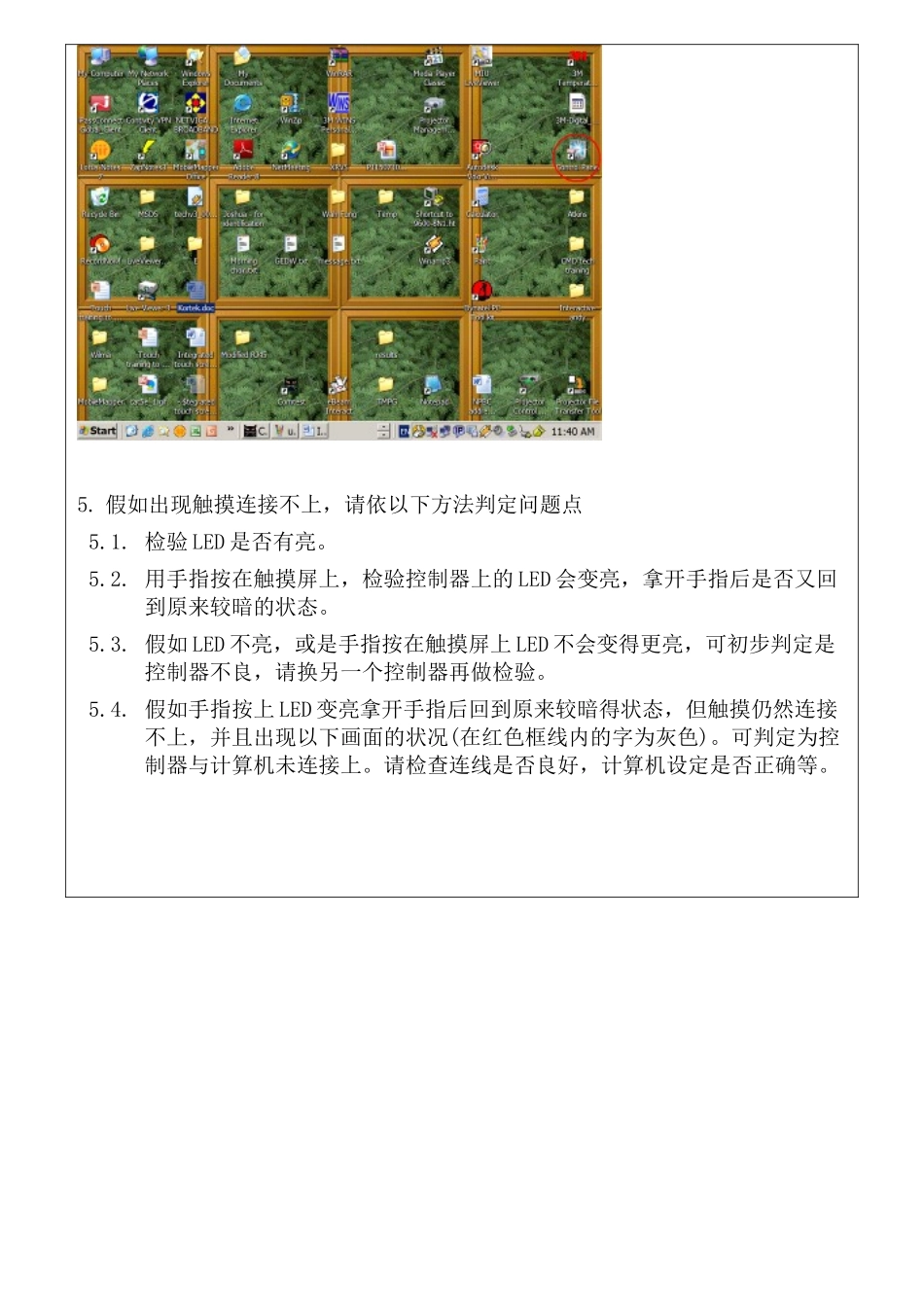

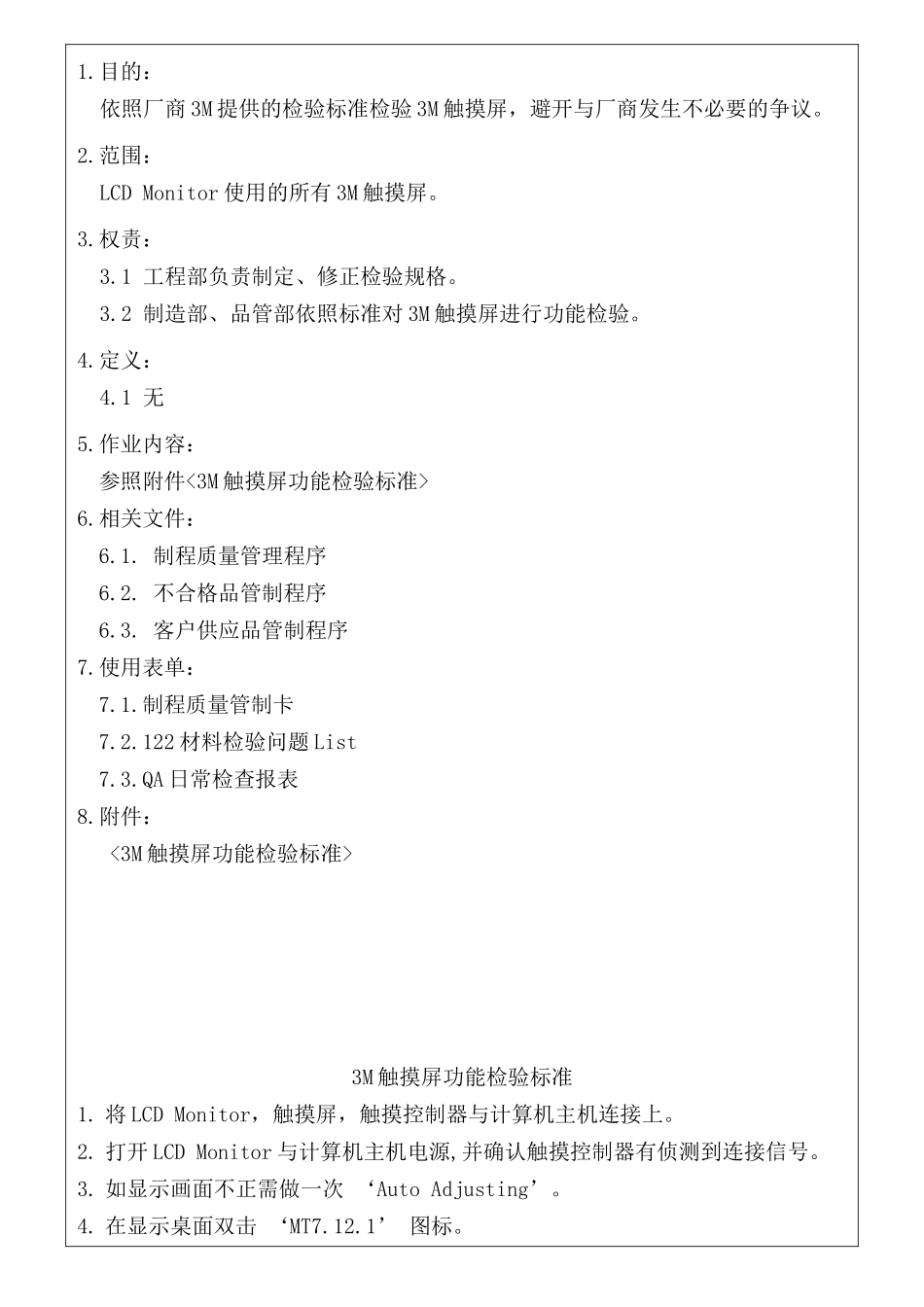

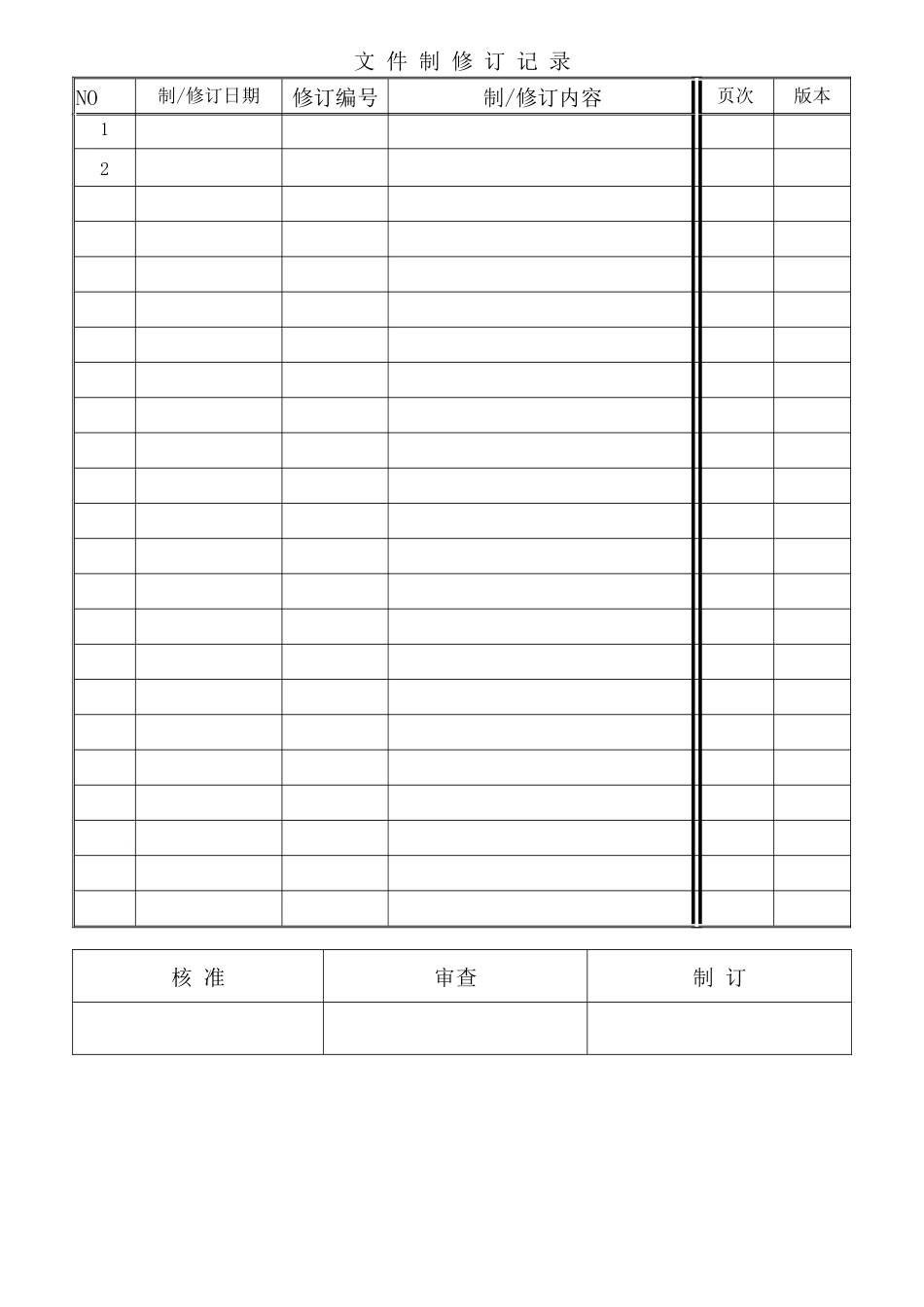

文 件 制 修 订 记 录NO制/修订日期修订编号制/修订内容页次版本12核 准审查制 订1.目的：依照厂商 3M 提供的检验标准检验 3M 触摸屏，避开与厂商发生不必要的争议。2.范围：LCD Monitor 使用的所有 3M 触摸屏。3.权责：3.1 工程部负责制定、修正检验规格。3.2 制造部、品管部依照标准对 3M 触摸屏进行功能检验。4.定义：4.1 无5.作业内容： 参照附件<3M 触摸屏功能检验标准>6.相关文件： 6.1. 制程质量管理程序 6.2. 不合格品管制程序 6.3. 客户供应品管制程序7.使用表单： 7.1.制程质量管制卡 7.2.122 材料检验问题 List 7.3.QA 日常检查报表 8.附件： <3M 触摸屏功能检验标准>3M 触摸屏功能检验标准1. 将 LCD Monitor，触摸屏，触摸控制器与计算机主机连接上。2. 打开 LCD Monitor 与计算机主机电源,并确认触摸控制器有侦测到连接信号。3. 如显示画面不正需做一次 ‘Auto Adjusting’。4. 在显示桌面双击 ‘MT7.12.1’ 图标。5. 假如出现触摸连接不上，请依以下方法判定问题点5.1. 检验 LED 是否有亮。5.2. 用手指按在触摸屏上，检验控制器上的 LED 会变亮，拿开手指后是否又回到原来较暗的状态。5.3. 假如 LED 不亮，或是手指按在触摸屏上 LED 不会变得更亮，可初步判定是控制器不良，请换另一个控制器再做检验。5.4. 假如手指按上 LED 变亮拿开手指后回到原来较暗得状态，但触摸仍然连接不上，并且出现以下画面的状况(在红色框线内的字为灰色)。可判定为控制器与计算机未连接上。请检查连线是否良好，计算机设定是否正确等。 6. 触摸连接无问题将进入以下界面。 7.单击 ‘Calibrate’ 进入校正界面。 8.手指按住校正目标的中心点做校正动作。 假如校正不成功将显示错误信息，校正成功进入下一步。9.点击 ‘Draw Test’ 进入画线测试画面。 10.在图示方格旁边画竖线与横线，假如划线跟随手指移动表示触摸屏工作正常(参照下图)。 11.假如画线方向与手指移动方向相反(参照下图)，依照步骤 6 再做一次校正。 12.假如线条像下图弯曲形状。畫線移動方向手指移動方向手指移動方向畫線移動方向 参照下图点选 ‘Controller’ 执行 ‘Linearize’ 可能会改善这种不良情况。 假如执行 ‘Linearize’ 没有效果，依照下图点选 ‘Tools’ 然后进入 ‘Advanced options’ 选中图示中的项目。依照下图执行 25 点校正。 保存校正数据后再做画线测试。 假...
