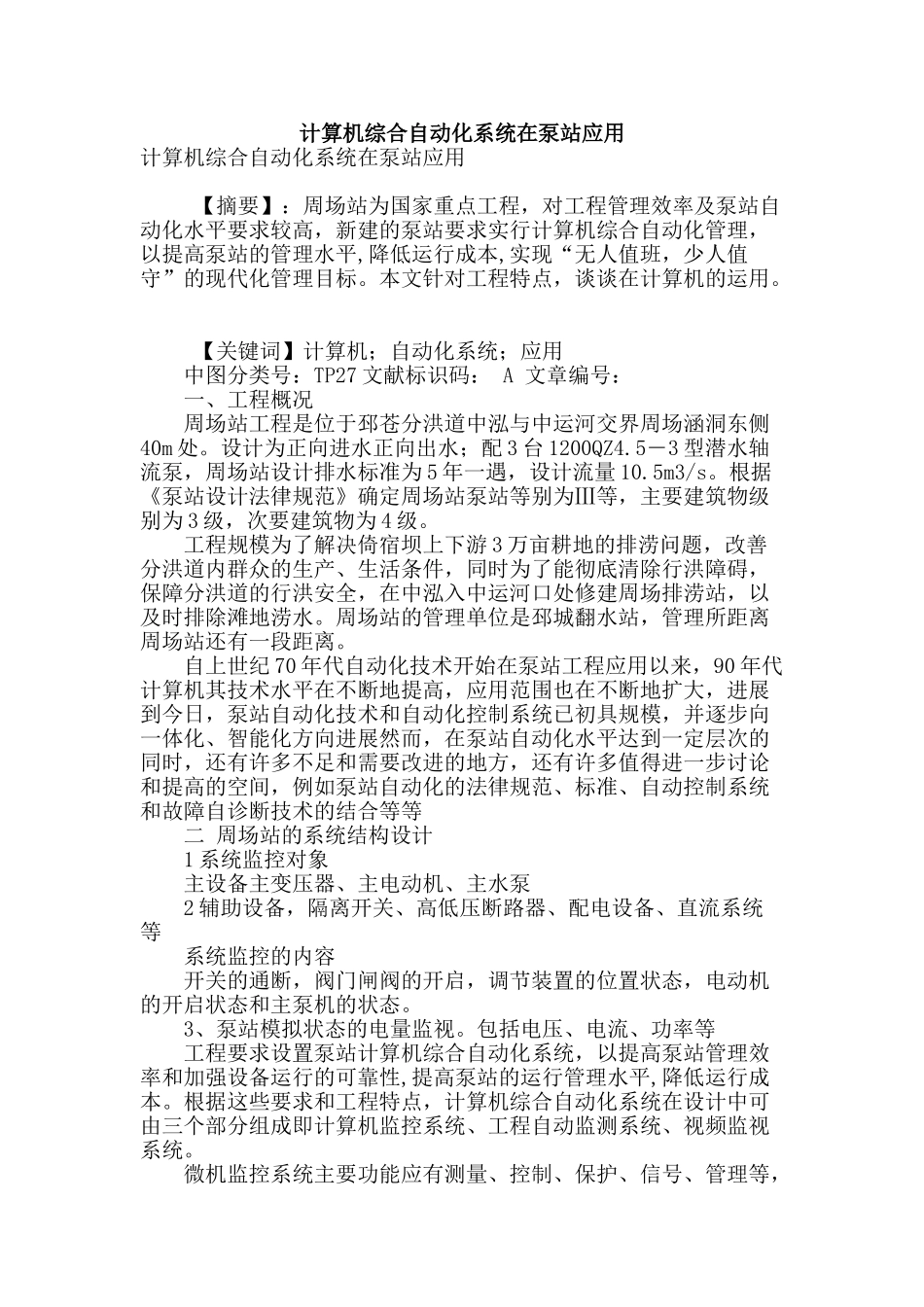

计算机综合自动化系统在泵站应用计算机综合自动化系统在泵站应用 【摘要】：周场站为国家重点工程，对工程管理效率及泵站自动化水平要求较高，新建的泵站要求实行计算机综合自动化管理，以提高泵站的管理水平,降低运行成本,实现“无人值班，少人值守”的现代化管理目标。本文针对工程特点，谈谈在计算机的运用。 【关键词】计算机；自动化系统；应用 中图分类号：TP27 文献标识码： A 文章编号： 一、工程概况 周场站工程是位于邳苍分洪道中泓与中运河交界周场涵洞东侧40m 处。设计为正向进水正向出水；配 3 台 1200QZ4.5―3 型潜水轴流泵，周场站设计排水标准为 5 年一遇，设计流量 10.5m3/s。根据《泵站设计法律规范》确定周场站泵站等别为Ⅲ等，主要建筑物级别为 3 级，次要建筑物为 4 级。 工程规模为了解决倚宿坝上下游 3 万亩耕地的排涝问题，改善分洪道内群众的生产、生活条件，同时为了能彻底清除行洪障碍，保障分洪道的行洪安全，在中泓入中运河口处修建周场排涝站，以及时排除滩地涝水。周场站的管理单位是邳城翻水站，管理所距离周场站还有一段距离。 自上世纪 70 年代自动化技术开始在泵站工程应用以来，90 年代计算机其技术水平在不断地提高，应用范围也在不断地扩大，进展到今日，泵站自动化技术和自动化控制系统已初具规模，并逐步向一体化、智能化方向进展然而，在泵站自动化水平达到一定层次的同时，还有许多不足和需要改进的地方，还有许多值得进一步讨论和提高的空间，例如泵站自动化的法律规范、标准、自动控制系统和故障自诊断技术的结合等等 二 周场站的系统结构设计 1 系统监控对象 主设备主变压器、主电动机、主水泵 2 辅助设备，隔离开关、高低压断路器、配电设备、直流系统等 系统监控的内容 开关的通断，阀门闸阀的开启，调节装置的位置状态，电动机的开启状态和主泵机的状态。 3、泵站模拟状态的电量监视。包括电压、电流、功率等 工程要求设置泵站计算机综合自动化系统，以提高泵站管理效率和加强设备运行的可靠性,提高泵站的运行管理水平,降低运行成本。根据这些要求和工程特点，计算机综合自动化系统在设计中可由三个部分组成即计算机监控系统、工程自动监测系统、视频监视系统。 微机监控系统主要功能应有测量、控制、保护、信号、管理等，主要包括对变电所、泵站主机运行参数的监视、测量、控制、保护，相应辅机设备的控制、监视，以及水情数据的收集处理，实现集控室内...
