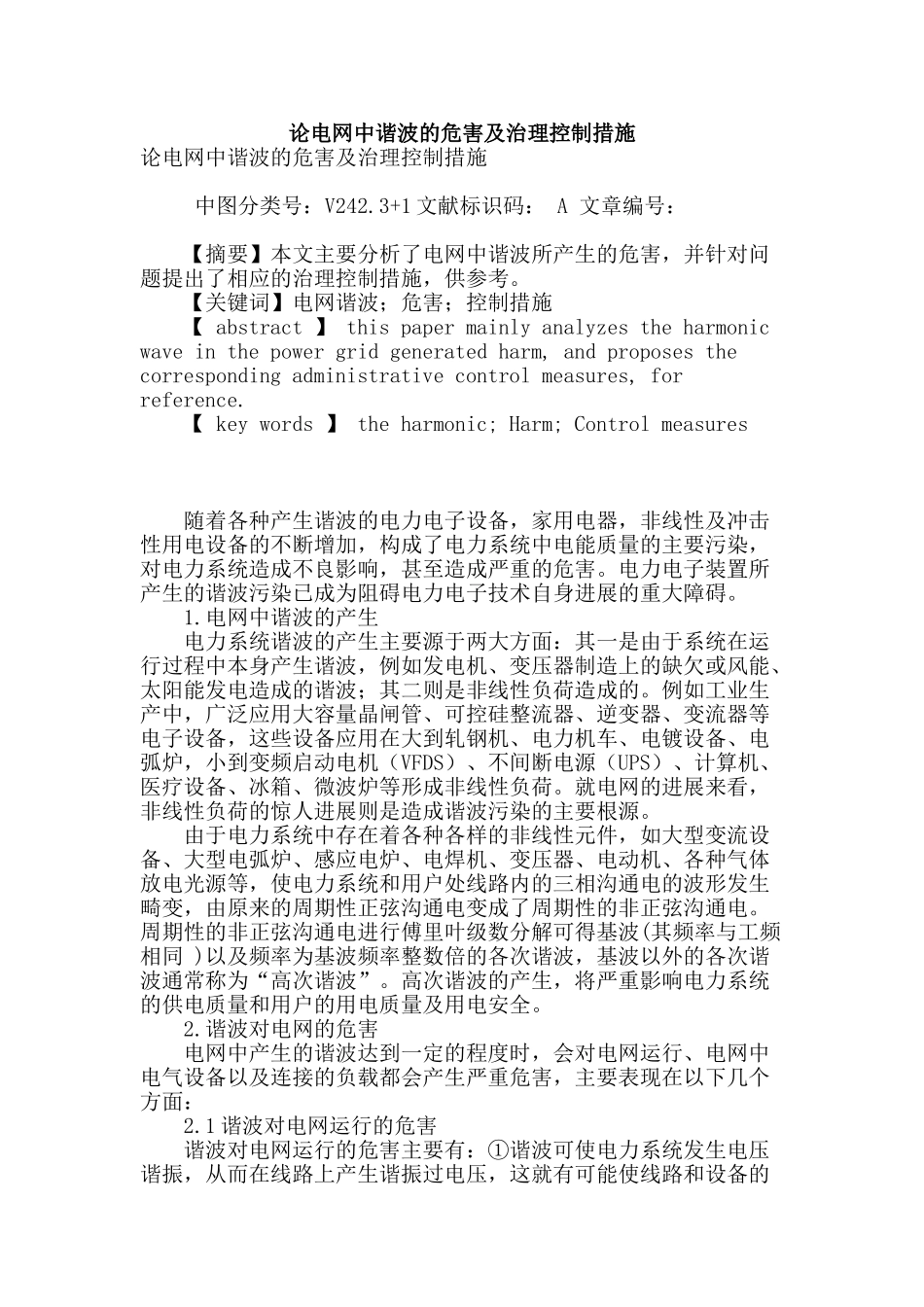

论电网中谐波的危害及治理控制措施

论电网中谐波的危害及治理控制措施论电网中谐波的危害及治理控制措施 中图分类号：V242.3+1 文献标识码： A 文章编号： 【摘要】本文主要分析了电网中谐波所产生的危害，并针对问题提出了相应的治理控制措施，供参考。 【关键词】电网谐波；危害；控制措施 【 abstract 】 this paper mainly analyzes the harmonic wave in the power grid generated harm, and proposes the corresponding administrative control measures, for reference. 【 key words 】 the harmonic; Harm; Control measures 随着各种产生谐波的电力电子设备，家用电器，非线性及冲击性用电设备的不断增加，构成了电力系统中电能质量的主要污染，对电力系统造成不良影响，甚至造成严重的危害。电力电子装置所产生的谐波污染已成为阻碍电力电子技术自身进展的重大障碍。 1.电网中谐波的产生 电力系统谐波的产生主要源于两大方面：其一是由于系统在运行过程中本身产生谐波，例如发电机、变压器制造上的缺欠或风能、太阳能发电造成的谐波；其二则是非线性负荷造成的。例如工业生产中，广泛应用大容量晶闸管、可控硅整流器、逆变器、变流器等电子设备，这些设备应用在大到轧钢机、电力机车、电镀设备、电弧炉，小到变频启动电机（VFDS）、不间断电源（UPS）、计算机、医疗设备、冰箱、微波炉等形成非线性负荷。就电网的进展来看，非线性负荷的惊人进展则是造成谐波污染的主要根源。 由于电力系统中存在着各种各样的非线性元件，如大型变流设备、大型电弧炉、感应电炉、电焊机、变压器、电动机、各种气体放电光源等，使电力系统和用户处线路内的三相沟通电的波形发生畸变，由原来的周期性正弦沟通电变成了周期性的非正弦沟通电。周期性的非正弦沟通电进行傅里叶级数分解可得基波(其频率与工频相同 )以及频率为基波频率整数倍的各次谐波，基波以外的各次谐波通常称为“高次谐波”。高次谐波的产生，将严重影响电力系统的供电质量和用户的用电质量及用电安全。 2.谐波对电网的危害 电网中产生的谐波达到一定的程度时，会对电网运行、电网中电气设备以及连接的负载都会产生严重危害，主要表现在以下几个方面： 2.1 谐波对电网运行的危害 谐波对电网运行的危害主要有：①谐波可使电力系统发生电压谐振，从而在线路上产生谐振过电压，这就有可能使线路和设备的绝缘被击穿，造成短路事故；②谐波还可造成系统的继电保护和自动装置误...
