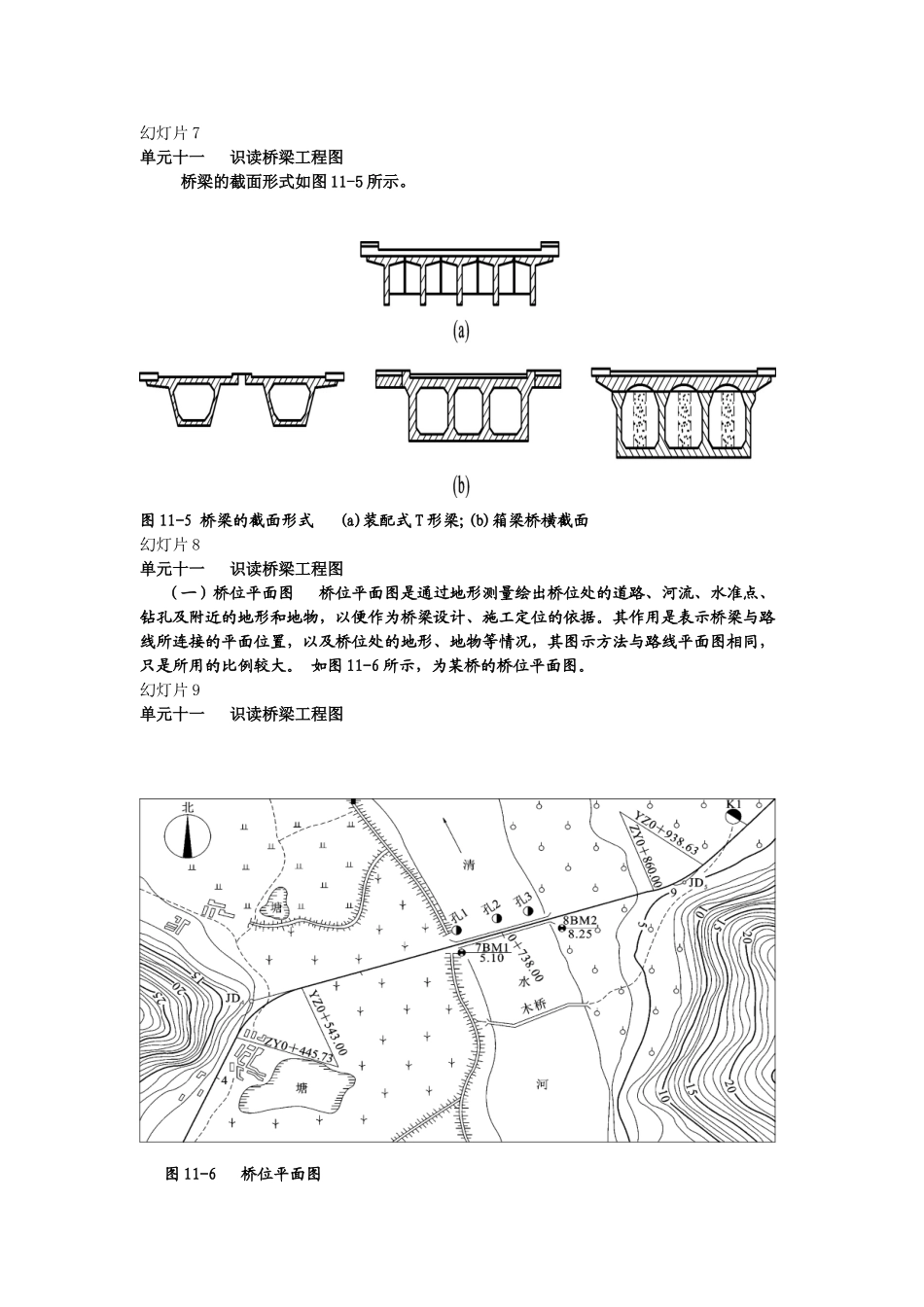

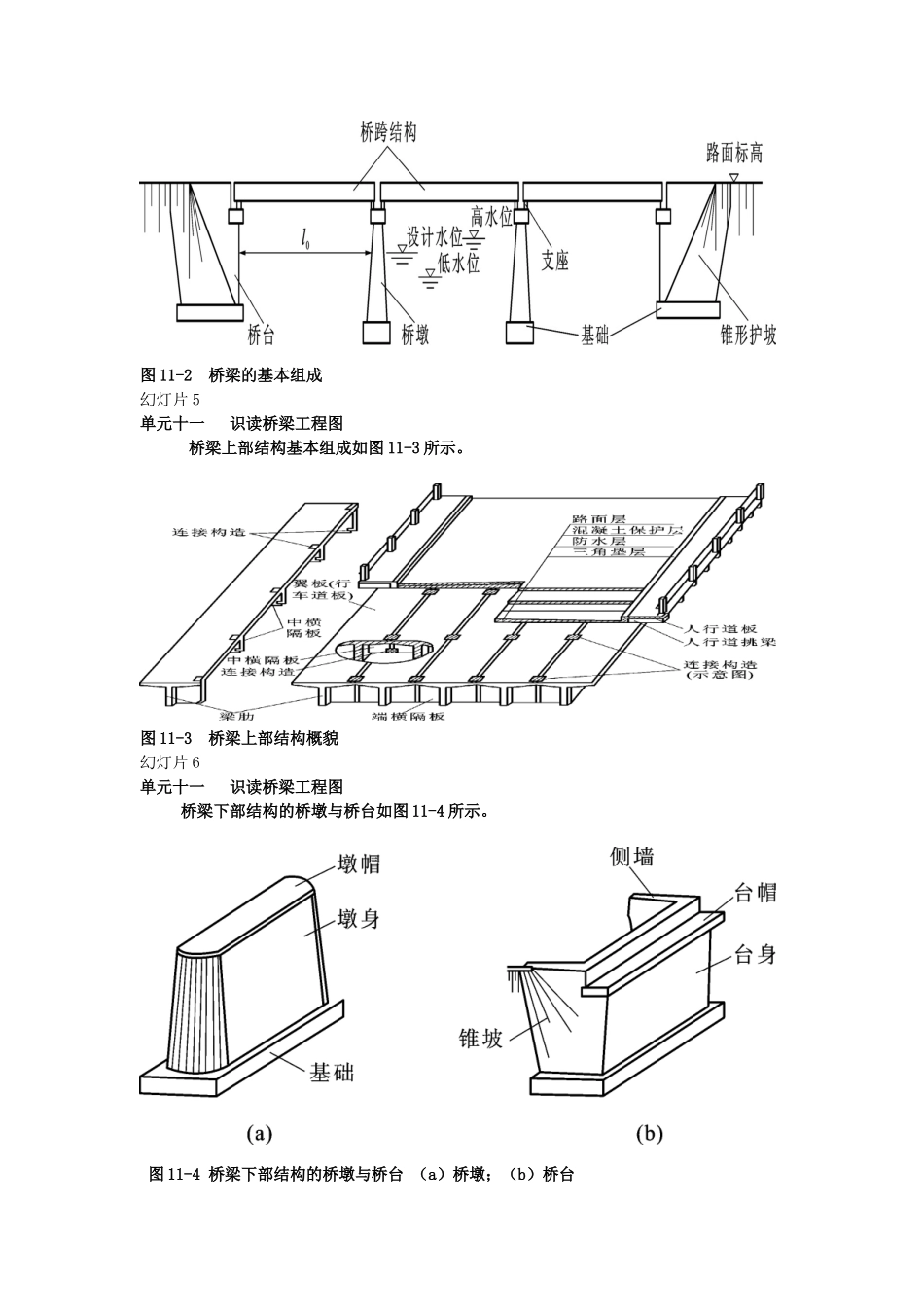

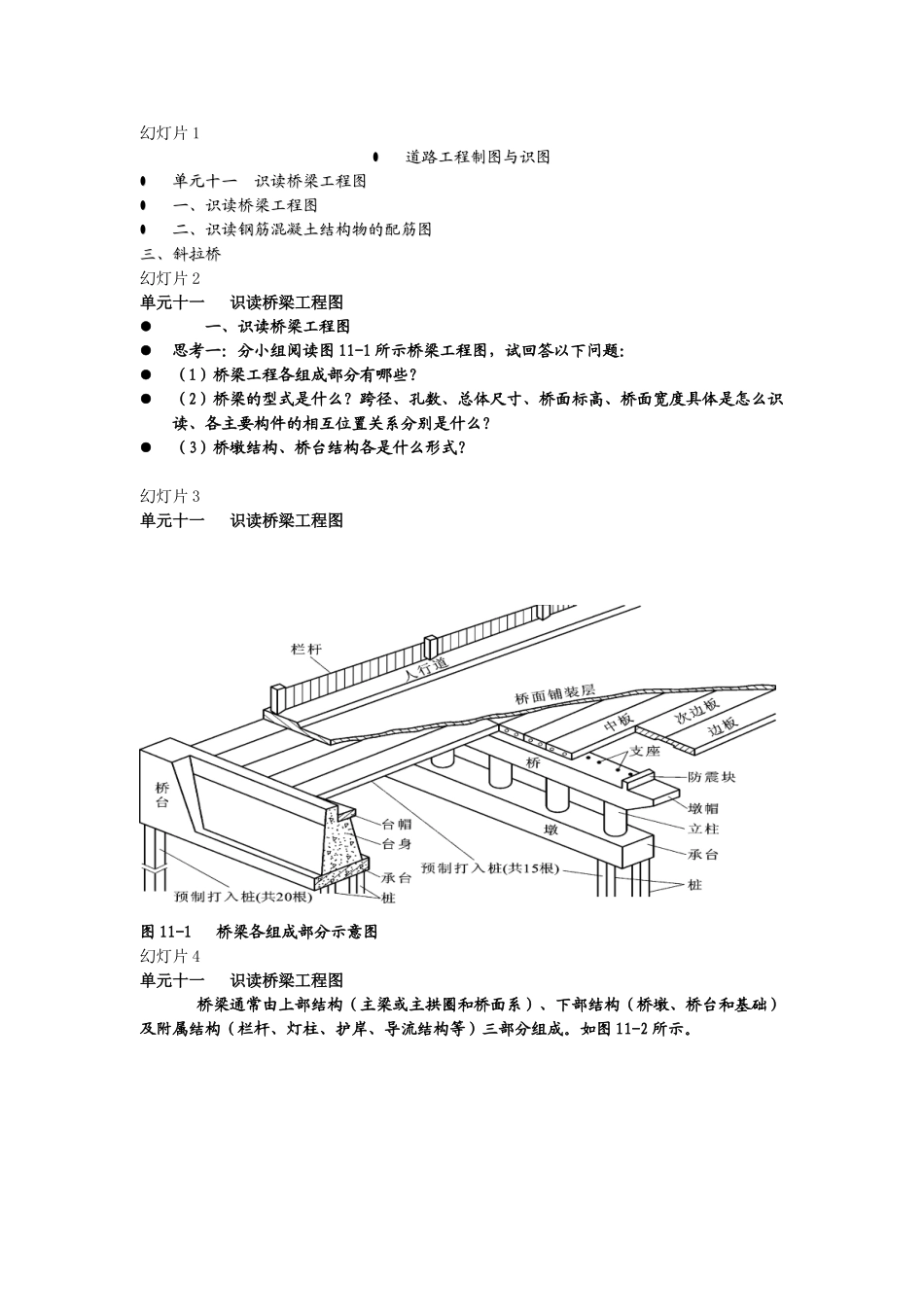

幻灯片 1道路工程制图与识图道路工程制图与识图单元十一 识读桥梁工程图单元十一 识读桥梁工程图一、识读桥梁工程图一、识读桥梁工程图二、识读钢筋混凝土结构物的配筋图二、识读钢筋混凝土结构物的配筋图三、斜拉桥三、斜拉桥幻灯片 2单元十一 识读桥梁工程图 一、识读桥梁工程图思考一：分小组阅读图 11-1 所示桥梁工程图，试回答以下问题：（1）桥梁工程各组成部分有哪些？（2）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥面宽度具体是怎么识读、各主要构件的相互位置关系分别是什么？（3）桥墩结构、桥台结构各是什么形式？ 幻灯片 3单元十一 识读桥梁工程图 图 11-1 桥梁各组成部分示意图 幻灯片 4单元十一 识读桥梁工程图 桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。如图 11-2 所示。图 11-2 桥梁的基本组成 幻灯片 5单元十一 识读桥梁工程图 桥梁上部结构基本组成如图 11-3 所示。图 11-3 桥梁上部结构概貌 幻灯片 6单元十一 识读桥梁工程图 桥梁下部结构的桥墩与桥台如图 11-4 所示。 图 11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台 幻灯片 7单元十一 识读桥梁工程图 桥梁的截面形式如图 11-5 所示。 图 11-5 桥梁的截面形式 (a)装配式 T 形梁;(b)箱梁桥横截面 幻灯片 8单元十一 识读桥梁工程图 （一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。 如图 11-6 所示，为某桥的桥位平面图。幻灯片 9单元十一 识读桥梁工程图 图 11-6 桥位平面图 幻灯片 10单元十一 识读桥梁工程图 （二）桥位地质断面图 桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特别水位线（最高水位、常水位和最低水位）。如图 11-7 所示。 地质断面图为了显示地质和河床深度变化情况，特意把地形高度(标高)的比例较水平方向比例放大 数倍画出。如图 11-8 所示，地形高度的比例采纳 1∶ 200，水平方向比例采纳 1∶500。 幻灯...
