调节阀口径的确定

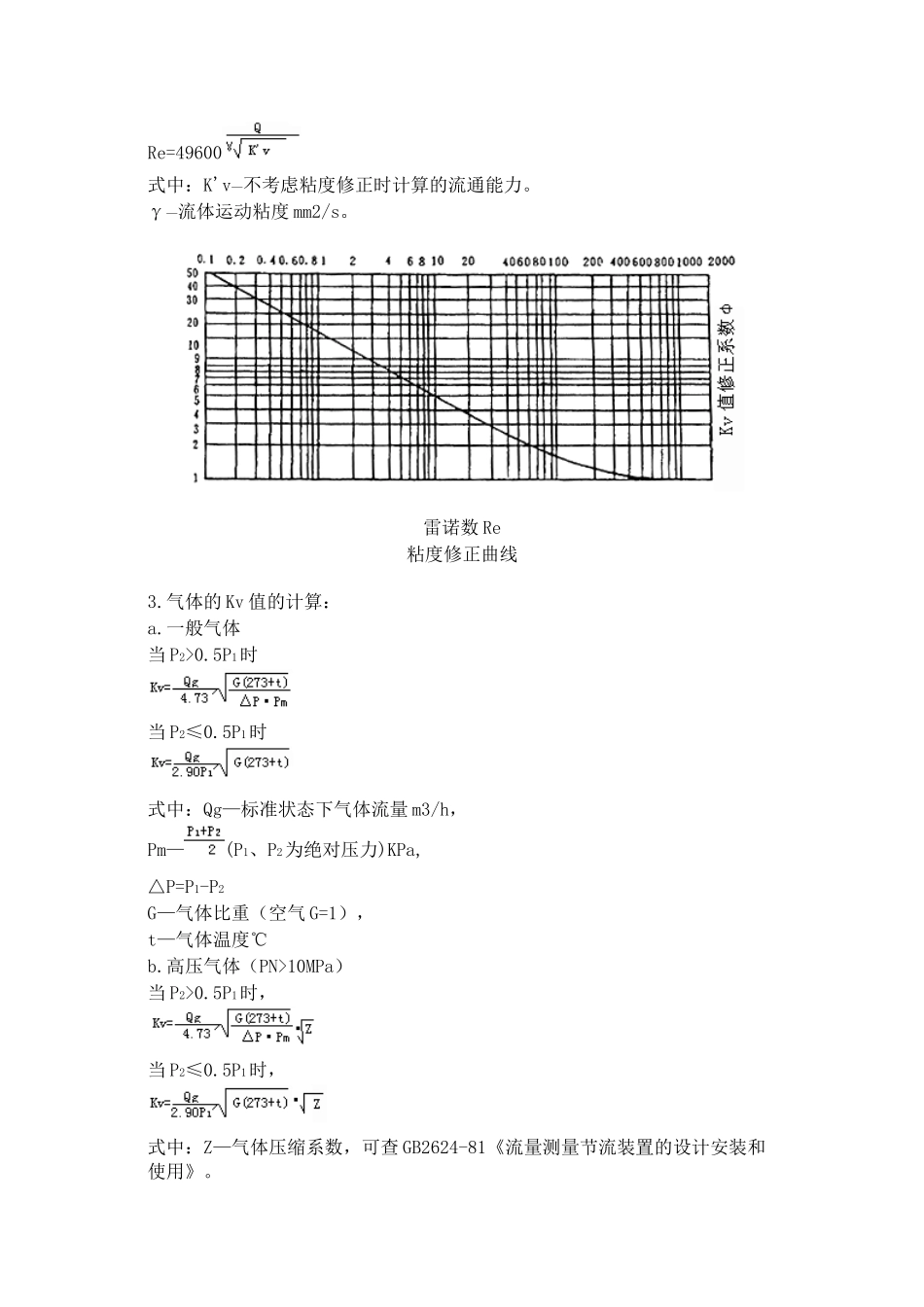

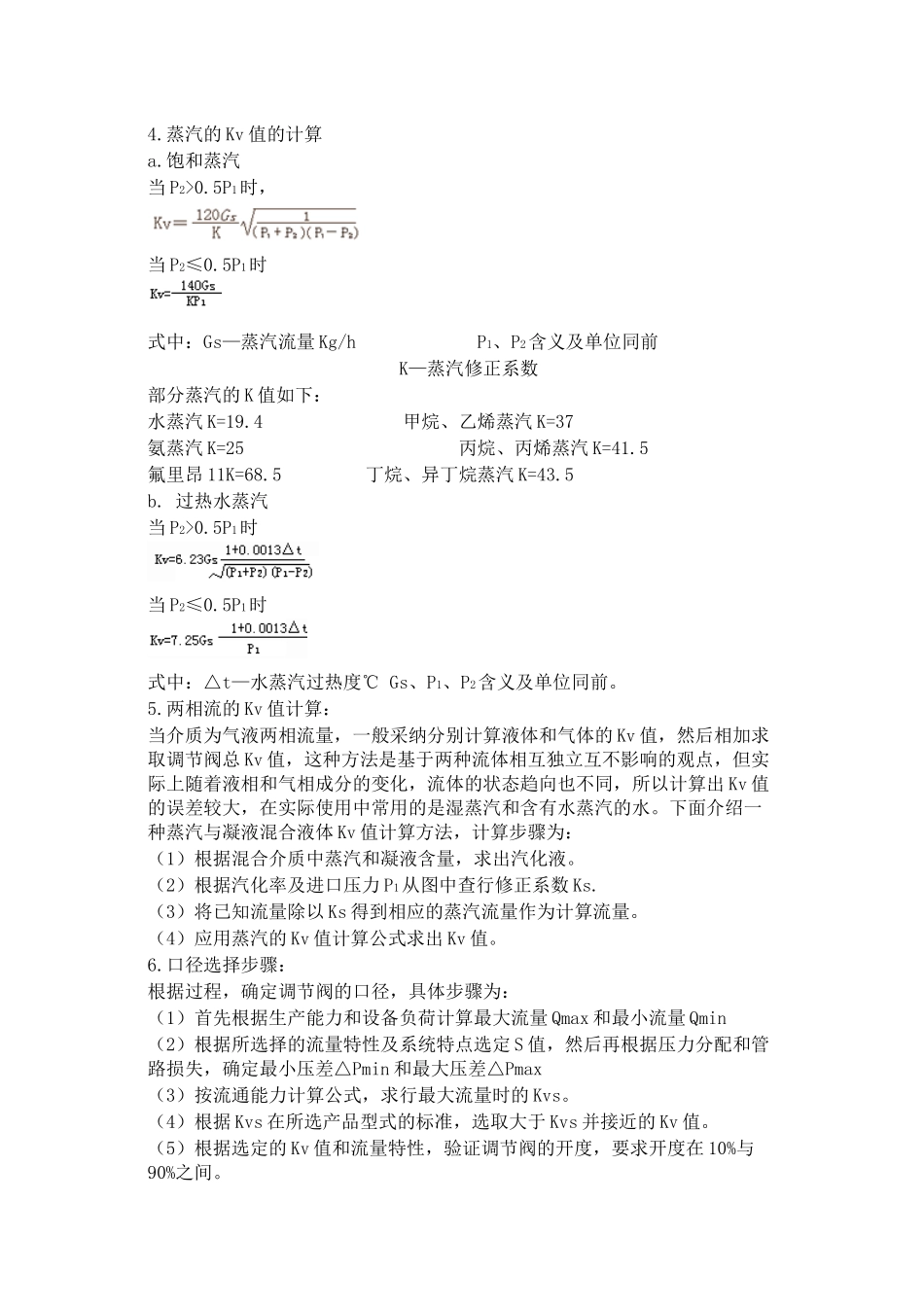

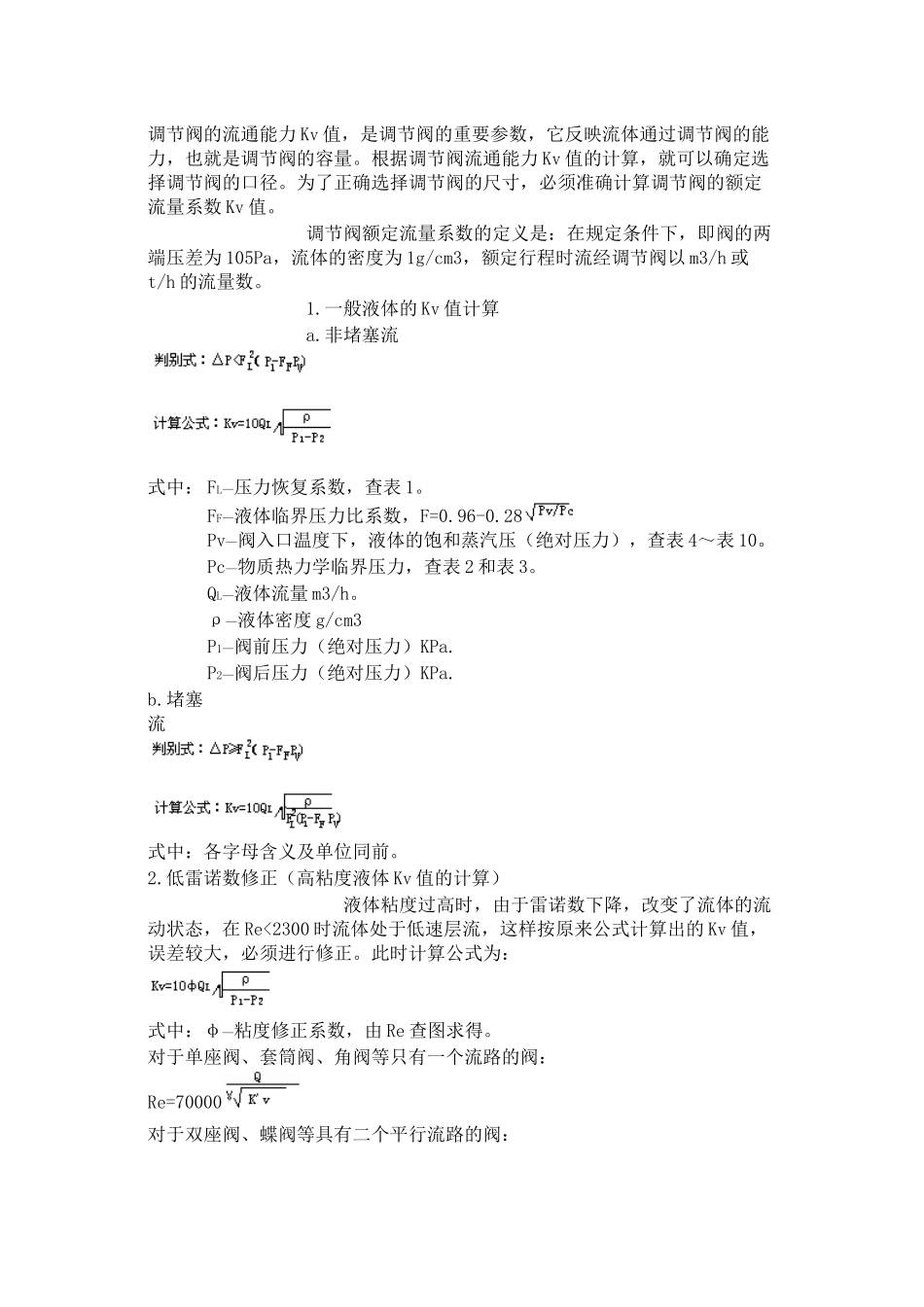

调节阀的流通能力 Kv 值，是调节阀的重要参数，它反映流体通过调节阀的能力，也就是调节阀的容量。根据调节阀流通能力 Kv 值的计算，就可以确定选择调节阀的口径。为了正确选择调节阀的尺寸，必须准确计算调节阀的额定流量系数 Kv 值。 调节阀额定流量系数的定义是：在规定条件下，即阀的两端压差为 105Pa，流体的密度为 1g/cm3，额定行程时流经调节阀以 m3/h 或t/h 的流量数。 1.一般液体的 Kv 值计算 a.非堵塞流式中： FL—压力恢复系数，查表 1。FF—液体临界压力比系数，F=0.96-0.28Pv—阀入口温度下，液体的饱和蒸汽压（绝对压力），查表 4～表 10。Pc—物质热力学临界压力，查表 2 和表 3。QL—液体流量 m3/h。ρ—液体密度 g/cm3P1—阀前压力（绝对压力）KPa.P2—阀后压力（绝对压力）KPa.b.堵塞流式中：各字母含义及单位同前。2.低雷诺数修正（高粘度液体 Kv 值的计算） 液体粘度过高时，由于雷诺数下降，改变了流体的流动状态，在 Re<2300 时流体处于低速层流，这样按原来公式计算出的 Kv 值，误差较大，必须进行修正。此时计算公式为：式中：φ—粘度修正系数，由 Re 查图求得。对于单座阀、套筒阀、角阀等只有一个流路的阀：Re=70000对于双座阀、蝶阀等具有二个平行流路的阀：Re=49600式中：K'v—不考虑粘度修正时计算的流通能力。γ—流体运动粘度 mm2/s。雷诺数 Re粘度修正曲线3.气体的 Kv 值的计算：a.一般气体当 P2>0.5P1时当 P2≤0.5P1时式中：Qg—标准状态下气体流量 m3/h，Pm—(P1、P2为绝对压力)KPa,△P=P1-P2G—气体比重（空气 G=1），t—气体温度℃b.高压气体（PN>10MPa）当 P2>0.5P1时，当 P2≤0.5P1时，式中：Z—气体压缩系数，可查 GB2624-81《流量测量节流装置的设计安装和使用》。4.蒸汽的 Kv 值的计算a.饱和蒸汽当 P2>0.5P1时，当 P2≤0.5P1时式中：Gs—蒸汽流量 Kg/h P1、P2含义及单位同前 K—蒸汽修正系数部分蒸汽的 K 值如下：水蒸汽 K=19.4 甲烷、乙烯蒸汽 K=37氨蒸汽 K=25 丙烷、丙烯蒸汽 K=41.5氟里昂 11K=68.5 丁烷、异丁烷蒸汽 K=43.5b. 过热水蒸汽当 P2>0.5P1时当 P2≤0.5P1时式中：△t—水蒸汽过热度℃ Gs、P1、P2含义及单位同前。5.两相流的 Kv 值计算：当介质为气液两相流量，一般采纳分别计算液体和气体的 Kv 值，然后相加求取调节阀总 Kv 值，这种方法是基于两种流体相互独立互不影响的观点，但实际上随着液相和气相成分的变...
