贵阳花果园商业街双子塔

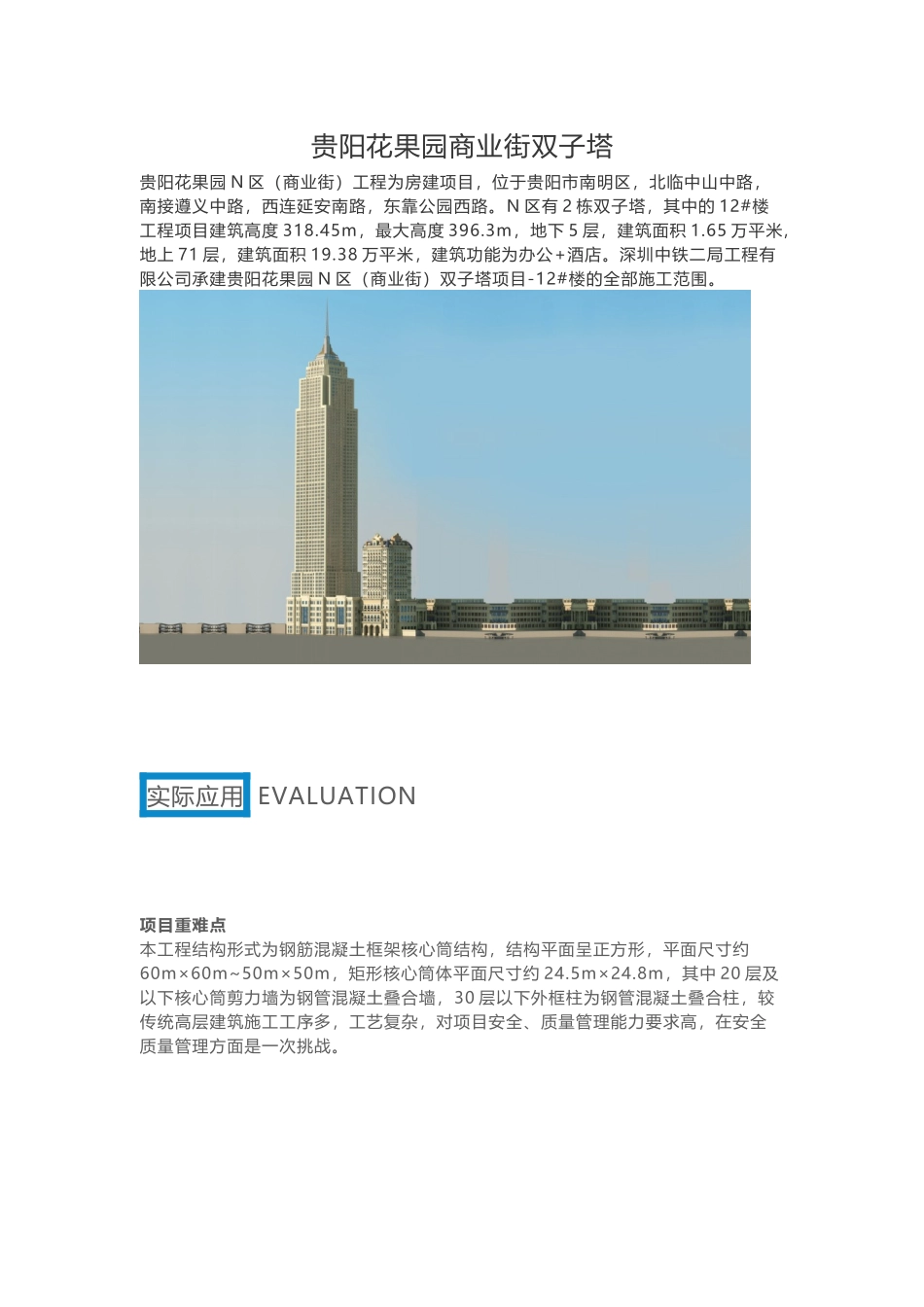

贵阳花果园商业街双子塔贵阳花果园 N 区（商业街）工程为房建项目，位于贵阳市南明区，北临中山中路，南接遵义中路，西连延安南路，东靠公园西路。N 区有 2 栋双子塔，其中的 12#楼工程项目建筑高度 318.45m，最大高度 396.3m，地下 5 层，建筑面积 1.65 万平米，地上 71 层，建筑面积 19.38 万平米，建筑功能为办公+酒店。深圳中铁二局工程有限公司承建贵阳花果园 N 区（商业街）双子塔项目-12#楼的全部施工范围。实际应用 EVALUATION项目重难点本工程结构形式为钢筋混凝土框架核心筒结构，结构平面呈正方形，平面尺寸约60m×60m~50m×50m，矩形核心筒体平面尺寸约 24.5m×24.8m，其中 20 层及以下核心筒剪力墙为钢管混凝土叠合墙，30 层以下外框柱为钢管混凝土叠合柱，较传统高层建筑施工工序多，工艺复杂，对项目安全、质量管理能力要求高，在安全质量管理方面是一次挑战。项目 BIM 技术项目质量端应用主要以广联达现场移动手机 APP 为数据采集接口，现场工程师将现场发现的质量安全问题，通过手机 APP 采集后，上传至 BIM 云，所有相关人员通过手机 APP 从 BIM 云端下载，认领后整改，管理人员在平台中过程查看、监控，并做最终的判定是否关闭，或者驳回等操作。当质检员认为有必要向作业队发整改通知单时，通过 PC 端模型视图的问题追踪，打印质量安全整改通知单。生产例会上通过问题追踪视口的过滤功能，梳理质量安全问题整改情况，有针对的实行措施保证工程质量和安全生产。项目管理层、公司管理层通过网页端提供的质量、安全问题分布趋势图、问题燃烧图、待整改问题（责任人、专业、类别、优先级）分布图，分析近期质量安全问题主要集中在哪个分包单位、哪个专业、整改情况等，然后对发生频率较高的质量安全问题进行原因分析，根据分析结果制定措施，通过后续图表数据的变化情况，可以得出措施制定的有效性，若无明显改善，就要调整措施，使得图表上的数据有明显的下降趋势。用户评价 EVALUATION自从深圳中铁二局工程有限公司承建花果园 12#楼双子塔项目项目部采纳广联达BIM5D 产品以来，借助 BIM5D 平台记录质量安全问题，运用 PC 端、web 端、手机客户端管理现场质量、安全问题等功能给项目的现场管理提供了很大的帮助，相对于传统的现场管理有明显的改善，对质量安全进行了有效的控制，取得了较好的管理制度上的提升。该项目将广联达 BIM5D 软件通过三端一云的方式记录质量安全问题，通...
