超高、大跨度混凝土结构模板施工

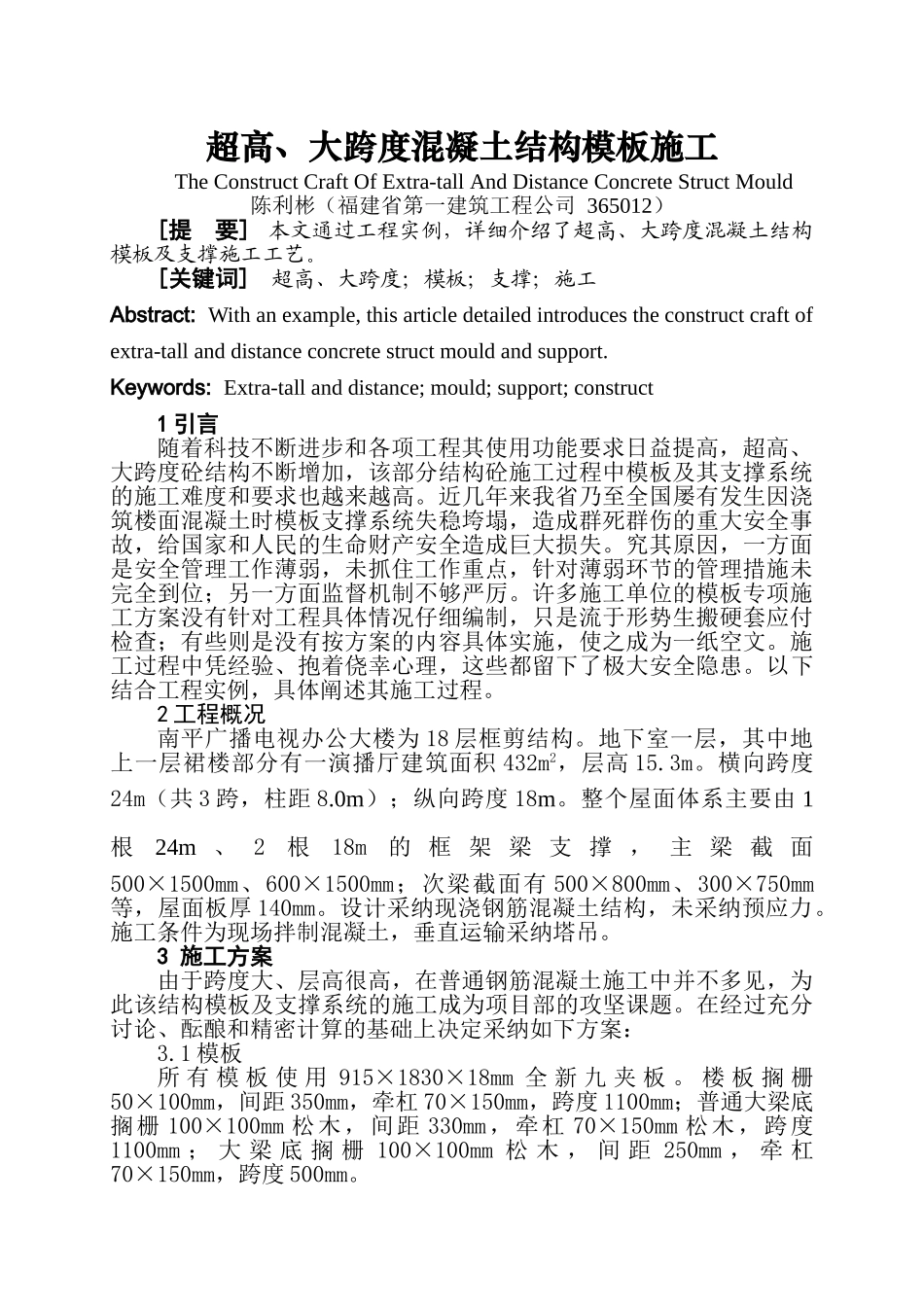

超高、大跨度混凝土结构模板施工 The Construct Craft Of Extra-tall And Distance Concrete Struct Mould陈利彬（福建省第一建筑工程公司 365012）[提 要] 本文通过工程实例，详细介绍了超高、大跨度混凝土结构模板及支撑施工工艺。[关键词] 超高、大跨度；模板；支撑；施工Abstract: With an example, this article detailed introduces the construct craft of extra-tall and distance concrete struct mould and support. Keywords: Extra-tall and distance; mould; support; construct1 引言随着科技不断进步和各项工程其使用功能要求日益提高，超高、大跨度砼结构不断增加，该部分结构砼施工过程中模板及其支撑系统的施工难度和要求也越来越高。近几年来我省乃至全国屡有发生因浇筑楼面混凝土时模板支撑系统失稳垮塌，造成群死群伤的重大安全事故，给国家和人民的生命财产安全造成巨大损失。究其原因，一方面是安全管理工作薄弱，未抓住工作重点，针对薄弱环节的管理措施未完全到位；另一方面监督机制不够严厉。许多施工单位的模板专项施工方案没有针对工程具体情况仔细编制，只是流于形势生搬硬套应付检查；有些则是没有按方案的内容具体实施，使之成为一纸空文。施工过程中凭经验、抱着侥幸心理，这些都留下了极大安全隐患。以下结合工程实例，具体阐述其施工过程。2 工程概况南平广播电视办公大楼为 18 层框剪结构。地下室一层，其中地上一层裙楼部分有一演播厅建筑面积 432m2，层高 15.3m。横向跨度24m（共 3 跨，柱距 8.0m）；纵向跨度 18m。整个屋面体系主要由 1根24m 、 2根18m的 框 架 梁 支 撑 ， 主 梁 截 面500×1500mm、600×1500mm；次梁截面有 500×800mm、300×750mm等，屋面板厚 140mm。设计采纳现浇钢筋混凝土结构，未采纳预应力。施工条件为现场拌制混凝土，垂直运输采纳塔吊。3 施工方案由于跨度大、层高很高，在普通钢筋混凝土施工中并不多见，为此该结构模板及支撑系统的施工成为项目部的攻坚课题。在经过充分讨论、酝酿和精密计算的基础上决定采纳如下方案：3.1 模板所 有 模 板 使 用 915×1830×18mm 全 新 九 夹 板 。 楼 板 搁 栅50×100mm，间距 350mm，牵杠 70×150mm，跨度 1100mm；普通大梁底搁栅 100×100mm 松木，间距 330mm，牵杠 70×150mm 松木，跨度1100mm ； 大 梁 底 搁 栅 100×100mm 松 木...
