超高、超大跨悬空混凝土结构支撑

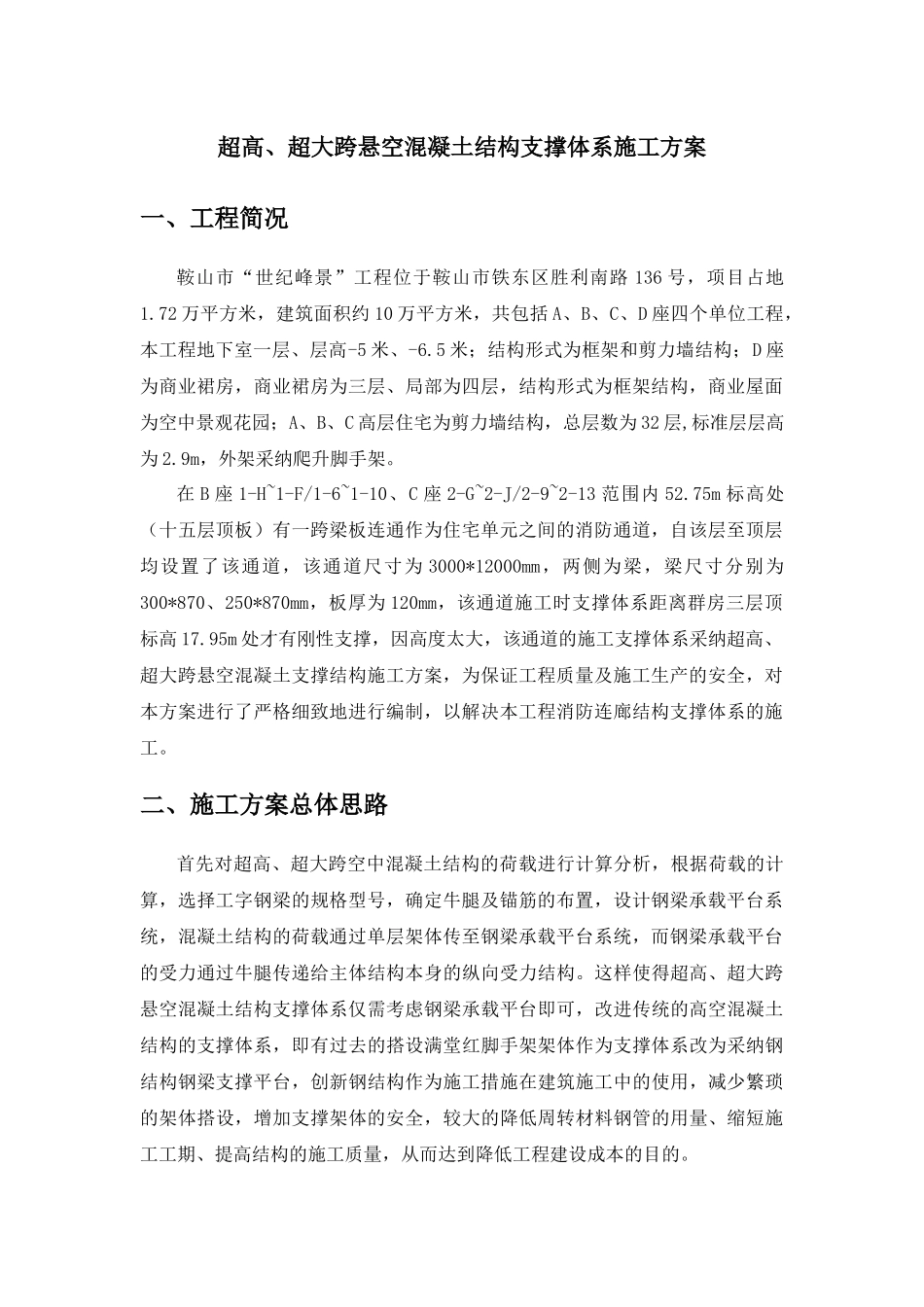

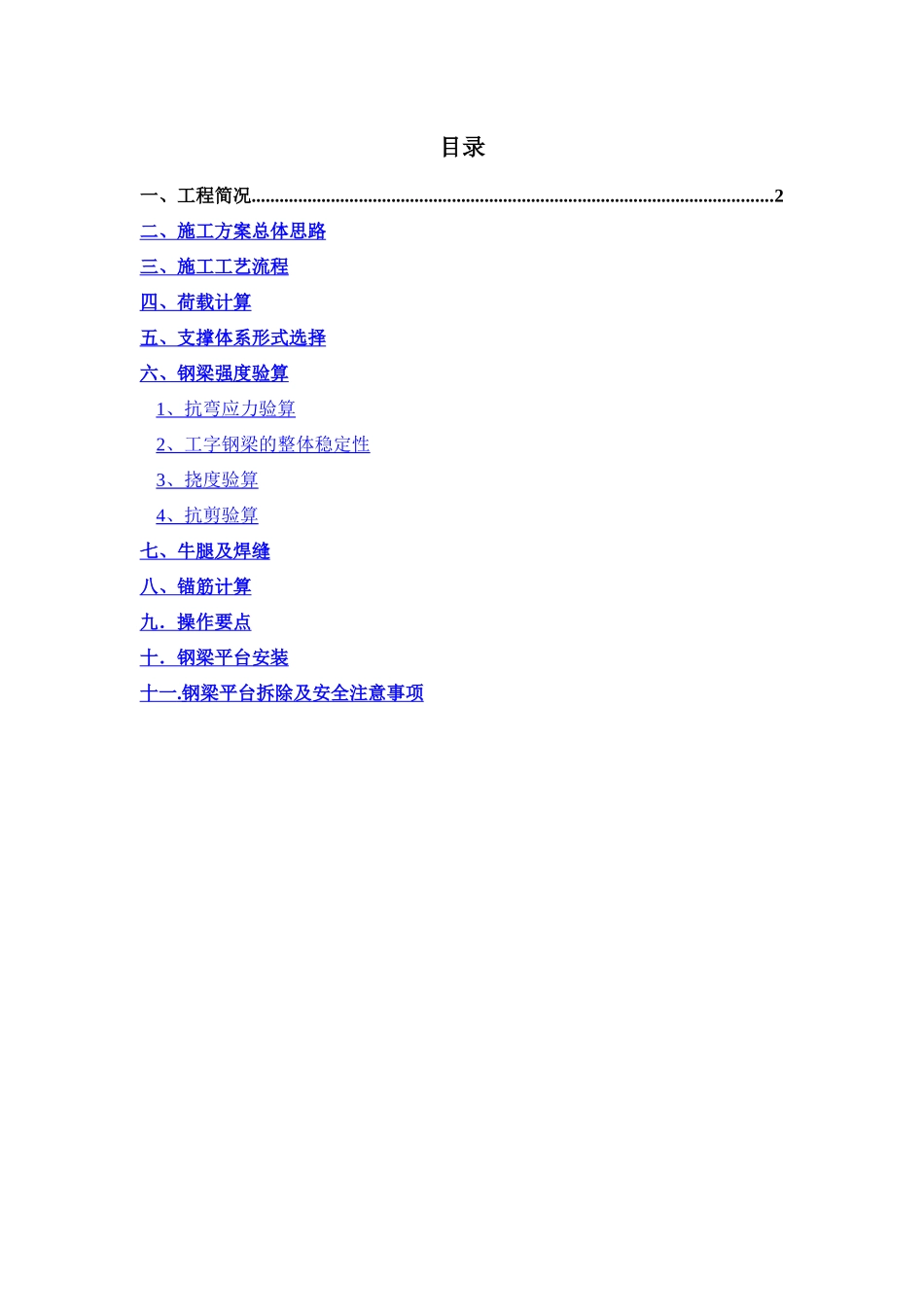

目录一、工程简况................................................................................................................2二、施工方案总体思路 三、施工工艺流程 四、荷载计算 五、支撑体系形式选择 六、钢梁强度验算 1 、抗弯应力验算 2 、工字钢梁的整体稳定性 3 、挠度验算 4 、抗剪验算 七、牛腿及焊缝 八、锚筋计算 九．操作要点 十．钢梁平台安装 十一 . 钢梁平台拆除及安全注意事项 超高、超大跨悬空混凝土结构支撑体系施工方案一、工程简况鞍山市“世纪峰景”工程位于鞍山市铁东区胜利南路 136 号，项目占地1.72 万平方米，建筑面积约 10 万平方米，共包括 A、B、C、D 座四个单位工程，本工程地下室一层、层高-5 米、-6.5 米；结构形式为框架和剪力墙结构；D 座为商业裙房，商业裙房为三层、局部为四层，结构形式为框架结构，商业屋面为空中景观花园；A、B、C 高层住宅为剪力墙结构，总层数为 32 层,标准层层高为 2.9m，外架采纳爬升脚手架。在 B 座 1-H~1-F/1-6~1-10、C 座 2-G~2-J/2-9~2-13 范围内 52.75m 标高处（十五层顶板）有一跨梁板连通作为住宅单元之间的消防通道，自该层至顶层均设置了该通道，该通道尺寸为 3000*12000mm，两侧为梁，梁尺寸分别为300*870、250*870mm，板厚为 120mm，该通道施工时支撑体系距离群房三层顶标高 17.95m 处才有刚性支撑，因高度太大，该通道的施工支撑体系采纳超高、超大跨悬空混凝土支撑结构施工方案，为保证工程质量及施工生产的安全，对本方案进行了严格细致地进行编制，以解决本工程消防连廊结构支撑体系的施工。二、施工方案总体思路首先对超高、超大跨空中混凝土结构的荷载进行计算分析，根据荷载的计算，选择工字钢梁的规格型号，确定牛腿及锚筋的布置，设计钢梁承载平台系统，混凝土结构的荷载通过单层架体传至钢梁承载平台系统，而钢梁承载平台的受力通过牛腿传递给主体结构本身的纵向受力结构。这样使得超高、超大跨悬空混凝土结构支撑体系仅需考虑钢梁承载平台即可，改进传统的高空混凝土结构的支撑体系，即有过去的搭设满堂红脚手架架体作为支撑体系改为采纳钢结构钢梁支撑平台，创新钢结构作为施工措施在建筑施工中的使用，减少繁琐的架体搭设，增加支撑架体的安全，较大的降低周转材料钢管的用量、缩短施工工期、提高结构的施工质量，从而达到降低工程建设成本的目的。钢梁选型验算锚件设计荷载计算预埋锚件焊接牛腿安...
