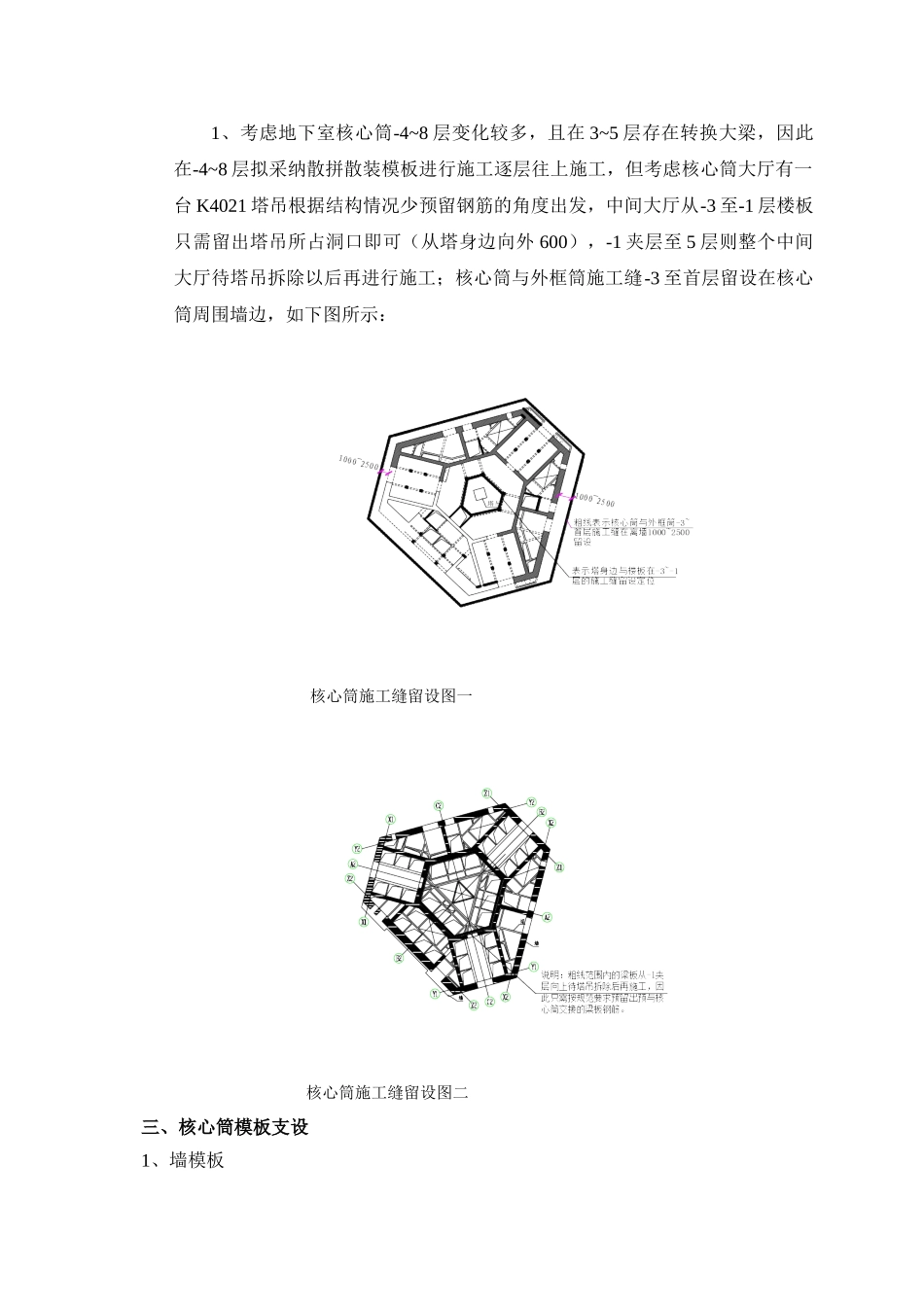

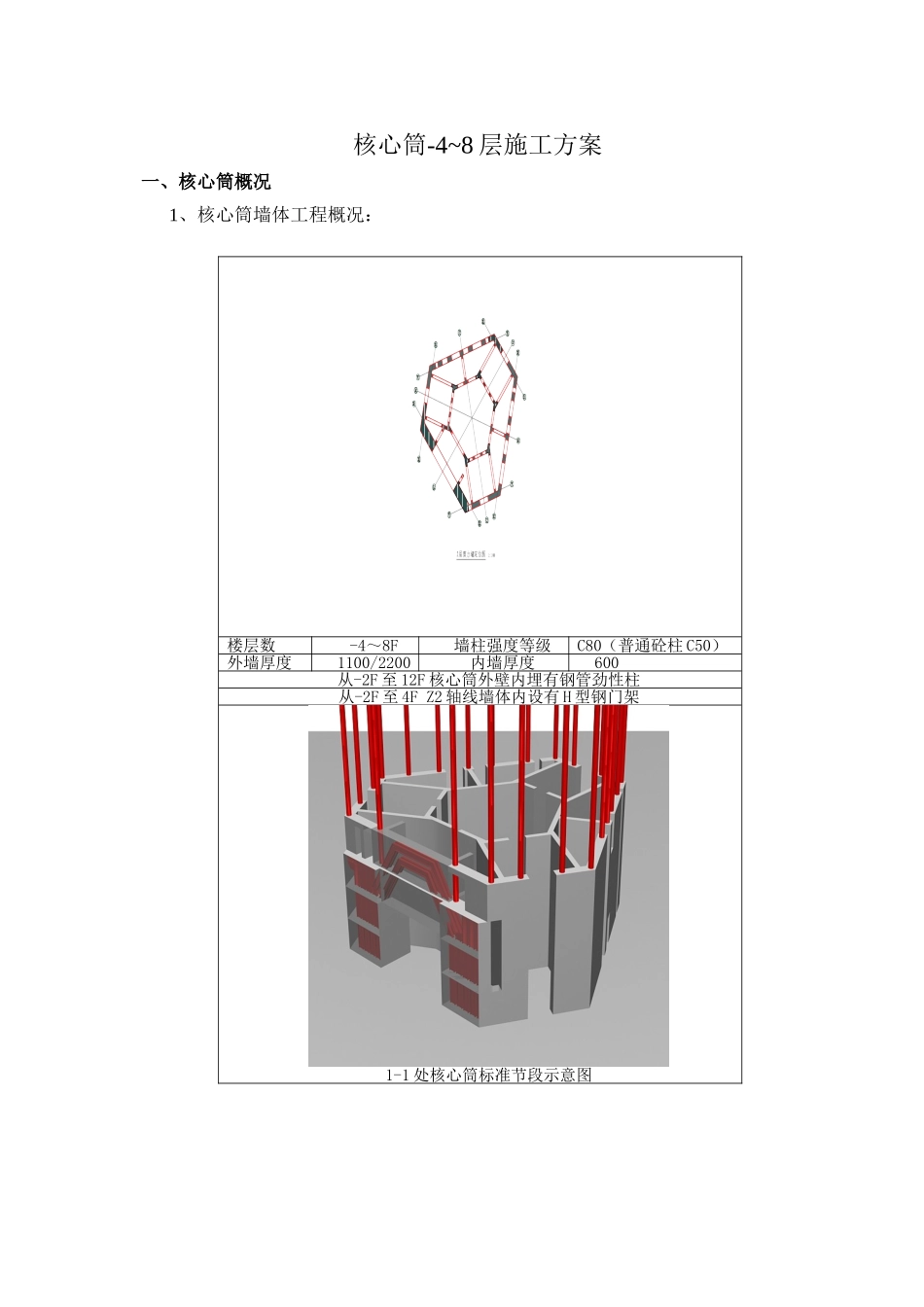

核心筒-4~8 层施工方案一、核心筒概况1、核心筒墙体工程概况：楼层数-4～8F墙柱强度等级C80（普通砼柱 C50）外墙厚度1100/2200内墙厚度600从-2F 至 12F 核心筒外壁内埋有钢管劲性柱从-2F 至 4F Z2 轴线墙体内设有 H 型钢门架1-1 处核心筒标准节段示意图楼层数-4～8F（各层梁板形式均有不同）楼盖强度等级普通层 C35、节点层 C50梁截面多种楼板厚度150/200/2502、核心筒内现有塔吊平面图：二、核心筒总体施工思路1、考虑地下室核心筒-4~8 层变化较多，且在 3~5 层存在转换大梁，因此在-4~8 层拟采纳散拼散装模板进行施工逐层往上施工，但考虑核心筒大厅有一台 K4021 塔吊根据结构情况少预留钢筋的角度出发，中间大厅从-3 至-1 层楼板只需留出塔吊所占洞口即可（从塔身边向外 600），-1 夹层至 5 层则整个中间大厅待塔吊拆除以后再进行施工；核心筒与外框筒施工缝-3 至首层留设在核心筒周围墙边，如下图所示： 核心筒施工缝留设图一 核心筒施工缝留设图二三、核心筒模板支设1、墙模板（1）墙模板布置原则：采纳 18 厚九夹板竖向木枋：墙厚=1100 时，间距 200；墙厚=2200 时，间距 170。横向钢管（φ48×3.5）：横向使用 φ48×3.5 规格双钢管固定，当墙厚=2200、1100时，横向间距半层高以下 300，半层高以上 400。对拉螺杆：采纳 φ14 对拉螺杆，半层高以下纵横间距 300×300，半层高以上间距 400×400。注明：浇捣混凝土时，分层高度 1m。（2）、针对 2200 厚的有型钢的墙，因对拉螺杆不能穿墙，实行如下图示处理（可在型钢的空隙间调节螺栓间距以减少焊接量）；但钢管不能焊接，采纳外部支撑的方法进行加固。2、梁模板（1）、针对 1100×700 此梁的模板支设，拟取立杆间距 550×550，步距 1500，背楞间距（①号木枋）200，②号木枋间距 200，支撑背楞的木枋采纳双木枋支撑。 有关模板的钢管脚手架搭设的其他规定按有关规程进行操作。四、外架搭设 1、核心筒外及塔吊所在的筒内脚手架沿高度方向采纳一次沿周圈满搭设的方式（核心筒外围搭设在首层依据结构情况重新变位搭设，中心大厅从-1 层向上搭设），搭设最大高度约 45m，为保证安全，中心大厅在四层使用 18#钢丝绳每跨卸荷。2、平面布置：脚手架布置立杆纵向间距 1500mm，横向间距 900mm，内排立杆距离建筑物的距离 200mm。立杆与大横杆必须采纳直角扣件扣紧，不得隔步设置和遗漏。且立杆的直接头应相互错开 0.5 节长，其接头距离...
