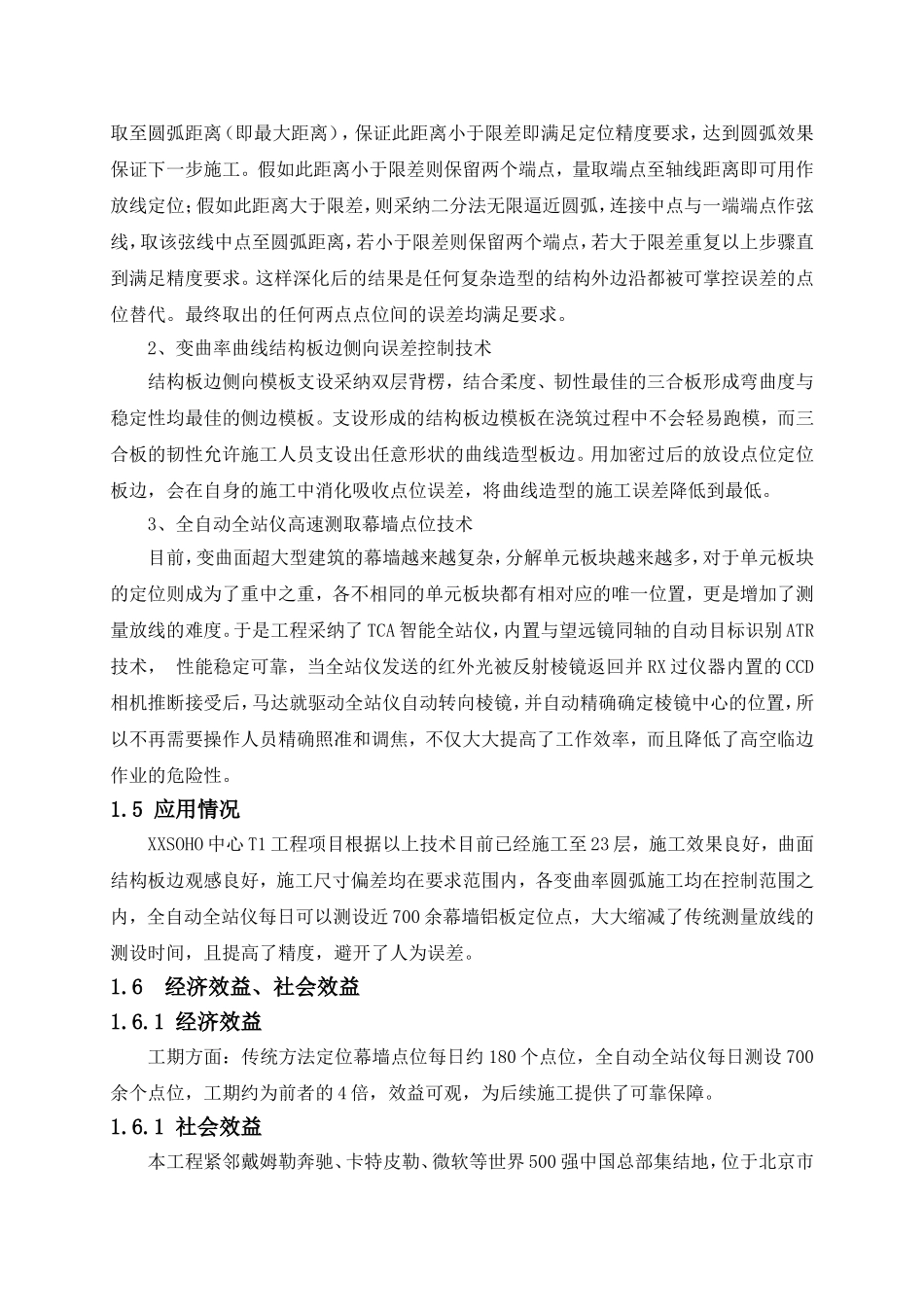

超高层变曲率曲面结构板边施工技术1 新技术简介1.1 工程概况XXSOHO 中心工程整体建筑俯视为三条鱼，三座塔楼地面至屋顶、建筑外轮廓为变曲率曲面。我单位承建的 1 号塔楼（办公、商业）、1 号商业楼、地下部分 A 区总建筑面积191699m2，，结构造型复杂，地上结构 25 层。各外立面均为变曲率曲面。1.2 工程难点与特点（1）工程体量大、工期紧，各层结构均有不同程度的减小（外轮廓逐层回收），没有标准层，层层定位不一，各层需要单独深化设计定位； （2）幕墙安装精度高，对楼层板边定位提出了很高的要求；（3）轴线间夹角不规则，完全不同于传统建筑结构的轴网布设；（4）现场施工条件复杂，通视条件差，影响正常测量放线。1.3 新技术应用情况1.3.1 适用范围 本技术适用于各种结构复杂，外形新颖的大型建筑结构外轮廓的控制，特别适用于体量大、工期紧、幕墙安装精度要求高的建筑。不仅能够提高测量放线的精度与时间，还能够直接对接需要高精度测设施工的幕墙龙骨定位，节约了幕墙施工安装中重新测设的时间。 1.3.2 设备仪器莱卡全自动全站仪、索加全站仪。1.4 关键技术与创新1、二分法深化设计分解变曲率曲面新技术与创新目前国内领先建筑设计越来越多的出现无任何规律的变曲率曲面，例如上海虹桥SOHO、北京银河 SOHO 等大型建筑。传统测量放线中遇到变曲率结构多采纳直接拉线法、经纬仪测角法、几何作图法等。但是传统的测设方法已经不能满足日益加快的建设步伐，遇到此类无标准层的变曲率曲面结构，首先要根据其实际情况将变曲率结构分解，在深化设计过程中将无法直接施工的设计曲率转化为可以在施工中人为操作的微小直线段。采纳等分过圆弧顶点切线法，但是这一方法的分割结果是不能够掌控每两个点位间与设计点位的误差。由此，我们采纳了在 CAD 图中连接圆弧两个端点作弦线，取弦线中点量取至圆弧距离（即最大距离），保证此距离小于限差即满足定位精度要求，达到圆弧效果保证下一步施工。假如此距离小于限差则保留两个端点，量取端点至轴线距离即可用作放线定位；假如此距离大于限差，则采纳二分法无限逼近圆弧，连接中点与一端端点作弦线，取该弦线中点至圆弧距离，若小于限差则保留两个端点，若大于限差重复以上步骤直到满足精度要求。这样深化后的结果是任何复杂造型的结构外边沿都被可掌控误差的点位替代。最终取出的任何两点点位间的误差均满足要求。2、变曲率曲线结构板边侧向误差控制技术结构板边侧向模板支设...
