超高层建筑整体爬升外脚手架的设计与施工VIP专享

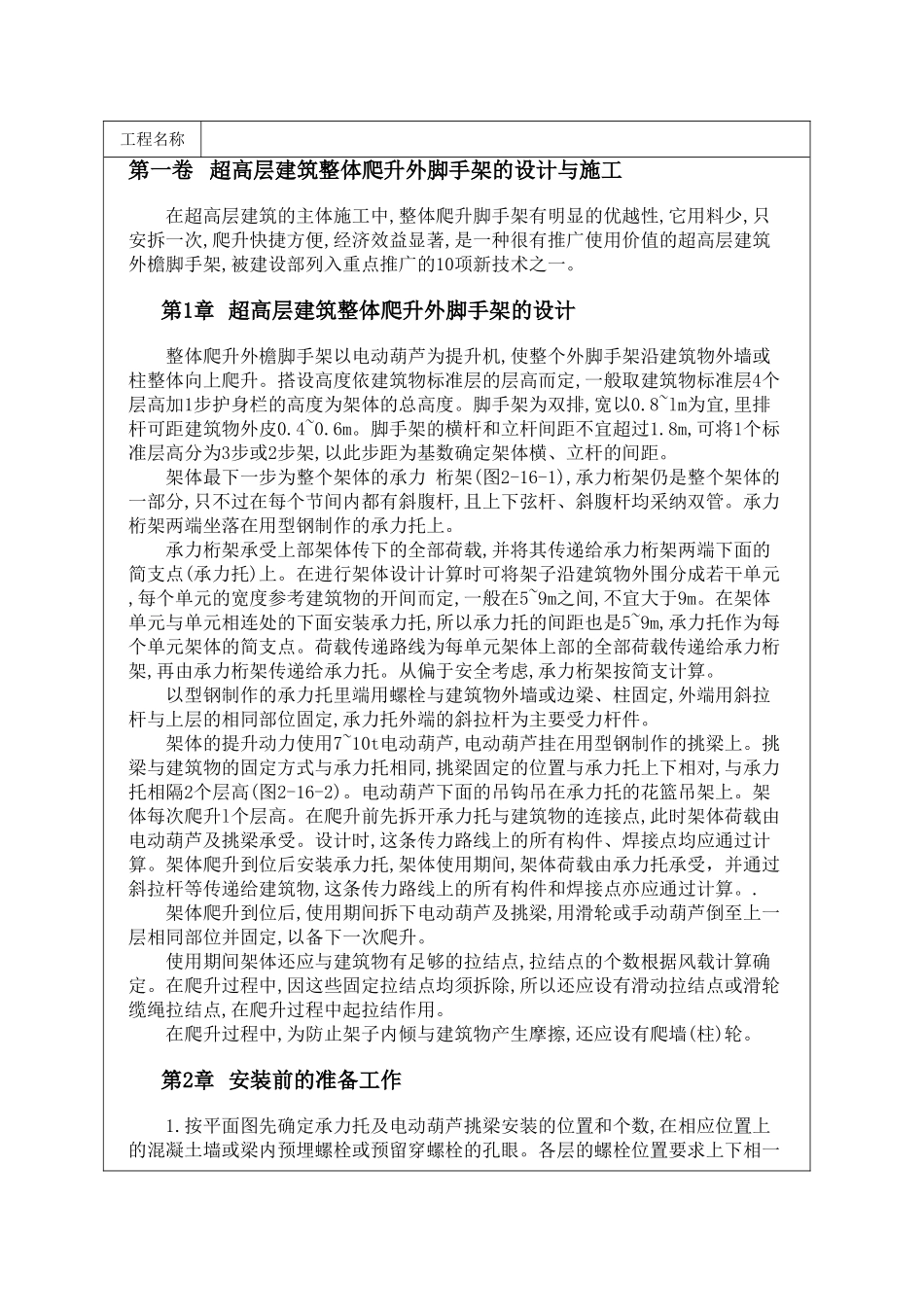

工程名称第一卷 超高层建筑整体爬升外脚手架的设计与施工在超高层建筑的主体施工中,整体爬升脚手架有明显的优越性,它用料少,只安拆一次,爬升快捷方便,经济效益显著,是一种很有推广使用价值的超高层建筑外檐脚手架,被建设部列入重点推广的10项新技术之一。第1章 超高层建筑整体爬升外脚手架的设计整体爬升外檐脚手架以电动葫芦为提升机,使整个外脚手架沿建筑物外墙或柱整体向上爬升。搭设高度依建筑物标准层的层高而定,一般取建筑物标准层4个层高加1步护身栏的高度为架体的总高度。脚手架为双排,宽以0.8~lm为宜,里排杆可距建筑物外皮0.4~0.6m。脚手架的横杆和立杆间距不宜超过1.8m,可将1个标准层高分为3步或2步架,以此步距为基数确定架体横、立杆的间距。架体最下一步为整个架体的承力 桁架(图2-16-1),承力桁架仍是整个架体的一部分,只不过在每个节间内都有斜腹杆,且上下弦杆、斜腹杆均采纳双管。承力桁架两端坐落在用型钢制作的承力托上。承力桁架承受上部架体传下的全部荷载,并将其传递给承力桁架两端下面的简支点(承力托)上。在进行架体设计计算时可将架子沿建筑物外围分成若干单元,每个单元的宽度参考建筑物的开间而定,一般在5~9m之间,不宜大于9m。在架体单元与单元相连处的下面安装承力托,所以承力托的间距也是5~9m,承力托作为每个单元架体的简支点。荷载传递路线为每单元架体上部的全部荷载传递给承力桁架,再由承力桁架传递给承力托。从偏于安全考虑,承力桁架按简支计算。以型钢制作的承力托里端用螺栓与建筑物外墙或边梁、柱固定,外端用斜拉杆与上层的相同部位固定,承力托外端的斜拉杆为主要受力杆件。架体的提升动力使用7~10t电动葫芦,电动葫芦挂在用型钢制作的挑梁上。挑梁与建筑物的固定方式与承力托相同,挑梁固定的位置与承力托上下相对,与承力托相隔2个层高(图2-16-2)。电动葫芦下面的吊钩吊在承力托的花篮吊架上。架体每次爬升l个层高。在爬升前先拆开承力托与建筑物的连接点,此时架体荷载由电动葫芦及挑梁承受。设计时,这条传力路线上的所有构件、焊接点均应通过计算。架体爬升到位后安装承力托,架体使用期间,架体荷载由承力托承受，并通过斜拉杆等传递给建筑物,这条传力路线上的所有构件和焊接点亦应通过计算。.架体爬升到位后,使用期间拆下电动葫芦及挑梁,用滑轮或手动葫芦倒至上一层相同部位并固定,以备下一次爬升。使用期间架体还应与建筑物有足够的拉结点,拉结点的个数根据风载计算确定。在爬升过程中,因这些固定拉结点均须拆...
