超高层综合商业中心电气工程施工组织设计

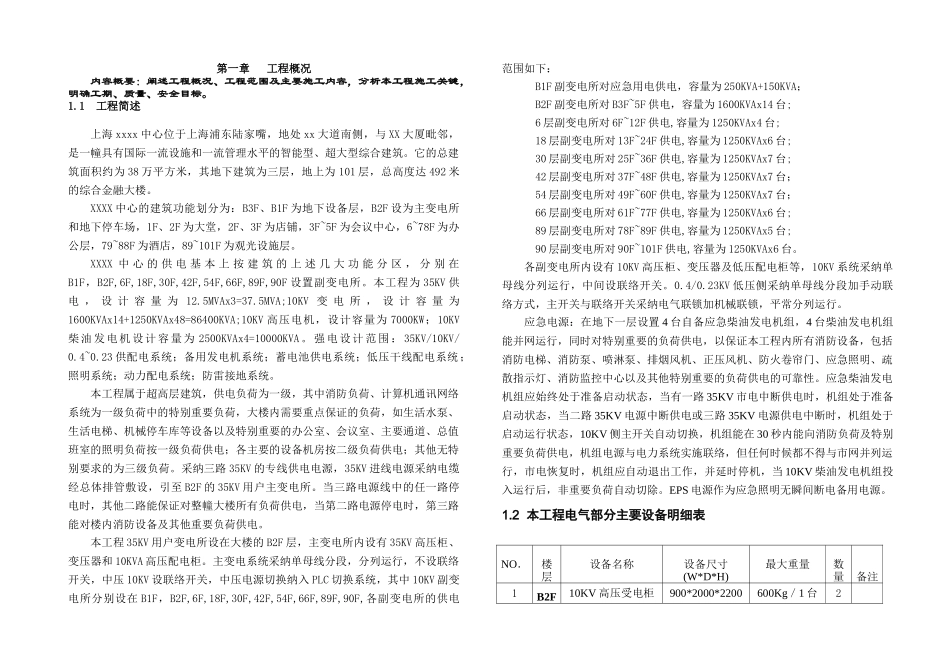

第一章 工程概况内容概要：阐述工程概况、工程范围及主要施工内容，分析本工程施工关键，明确工期、质量、安全目标。1.1 工程简述上海 xxxx 中心位于上海浦东陆家嘴，地处 xx 大道南侧，与 XX 大厦毗邻，是一幢具有国际一流设施和一流管理水平的智能型、超大型综合建筑。它的总建筑面积约为 38 万平方米，其地下建筑为三层，地上为 101 层，总高度达 492 米的综合金融大楼。XXXX 中心的建筑功能划分为：B3F、B1F 为地下设备层，B2F 设为主变电所和地下停车场，1F、2F 为大堂，2F、3F 为店铺，3F~5F 为会议中心，6~78F 为办公层，79~88F 为酒店，89~101F 为观光设施层。XXXX 中 心 的 供 电 基 本 上 按 建 筑 的 上 述 几 大 功 能 分 区 ， 分 别 在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F 设置副变电所。本工程为 35KV 供电 ， 设 计 容 量 为 12.5MVAx3=37.5MVA;10KV 变 电 所 ， 设 计 容 量 为1600KVAx14+1250KVAx48=86400KVA;10KV 高压电机，设计容量为 7000KW；10KV柴油发电机设计容量为 2500KVAx4=10000KVA 。强电设计范围： 35KV/10KV/0.4~0.23 供配电系统；备用发电机系统；蓄电池供电系统；低压干线配电系统 ；照明系统；动力配电系统；防雷接地系统。本工程属于超高层建筑，供电负荷为一级，其中消防负荷、计算机通讯网络系统为一级负荷中的特别重要负荷，大楼内需要重点保证的负荷，如生活水泵、生活电梯、机械停车库等设备以及特别重要的办公室、会议室、主要通道、总值班室的照明负荷按一级负荷供电；各主要的设备机房按二级负荷供电；其他无特别要求的为三级负荷。采纳三路 35KV 的专线供电电源，35KV 进线电源采纳电缆经总体排管敷设，引至 B2F 的 35KV 用户主变电所。当三路电源线中的任一路停电时，其他二路能保证对整幢大楼所有负荷供电，当第二路电源停电时，第三路能对楼内消防设备及其他重要负荷供电。本工程 35KV 用户变电所设在大楼的 B2F 层，主变电所内设有 35KV 高压柜、变压器和 10KVA 高压配电柜。主变电系统采纳单母线分段，分列运行，不设联络开关，中压 10KV 设联络开关，中压电源切换纳入 PLC 切换系统，其中 10KV 副变电所分别设在 B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F,各副变电所的供电范围如下：B1F 副变电所对应急用电供电，容量为 250KVA+150KVA；B2F 副变电所对 B3F~5F 供电，容量为 1600K...
