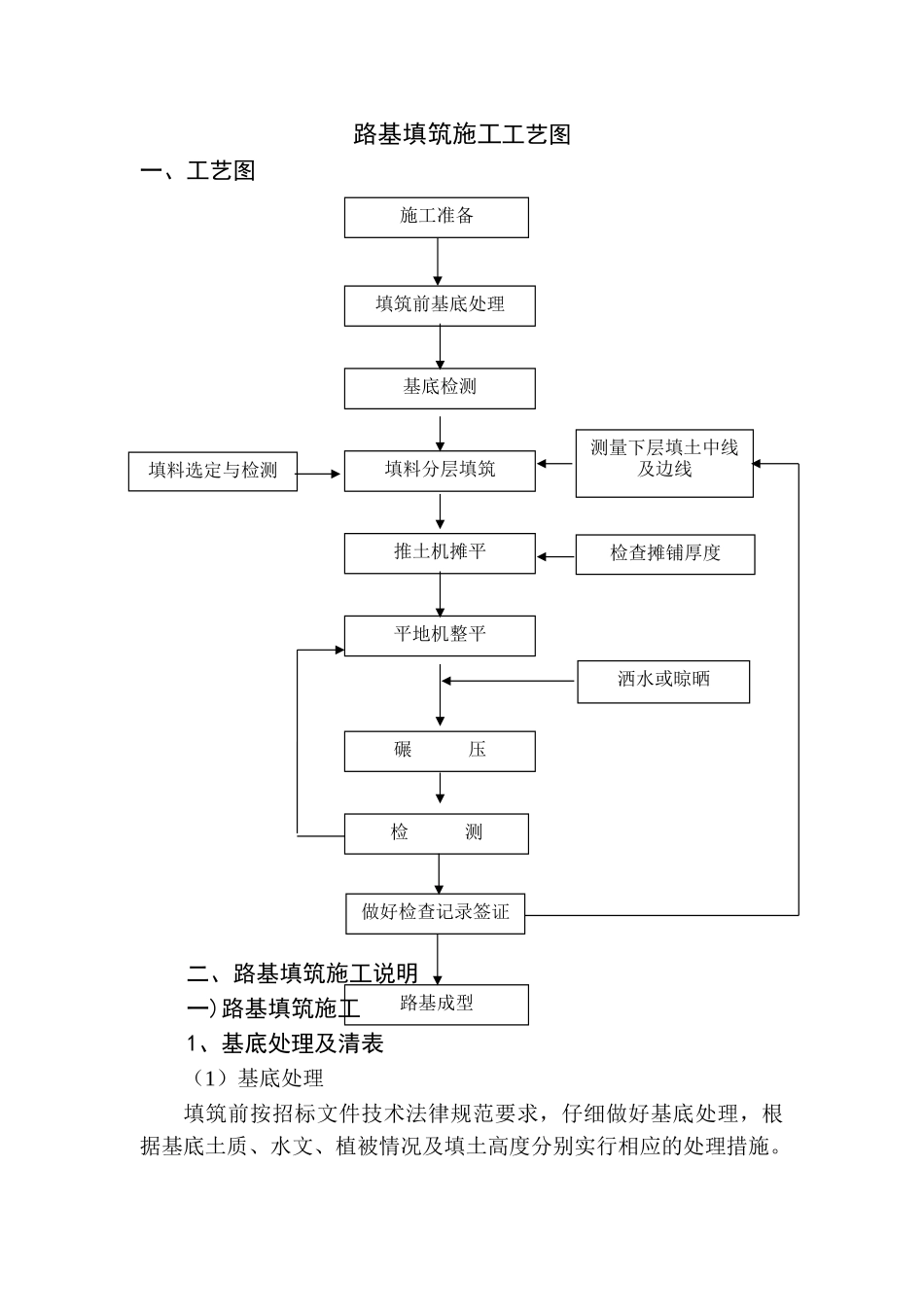

路基填筑施工工艺图一、工艺图二、路基填筑施工说明一)路基填筑施工1、基底处理及清表（1）基底处理填筑前按招标文件技术法律规范要求，仔细做好基底处理，根据基底土质、水文、植被情况及填土高度分别实行相应的处理措施。施工准备填料选定与检测填筑前基底处理推土机摊平平地机整平碾 压检 测做好检查记录签证路基成型基底检测填料分层填筑测量下层填土中线及边线检查摊铺厚度洒水或晾晒（2）清表施工便道打通之后，用推土机、平地机、挖掘机对路基填筑范围原地面上的树木、植物等进行清理，表土清除深度 10~30cm，清除的表土杂物堆弃于施工便道对侧路基坡脚线与公路界碑之间。清表结束后，用平地机进行整平，用压路机对清表后的原地面进行碾压，压实度符合设计及法律规范的要求，清表质量、压实度、清表后高程及工程数量报监理工程师检验批准。2、填料试验与压实试验路基填筑前，选取 200m 具有代表性的路段，按法律规范规定的方法对填料进行颗粒分析、含水量与密实度、液限和塑限、有机质含量、承载比（CBR）和击实等试验。3、填筑作业（1）施工放样开工前，先进行导线、中线、水准点的复测，根据现场实际情况增设必要的导线、水准点。测量成果经监理工程师核准后，再按图纸放出路基中线、坡脚、边沟等位置。（2）填筑方式路堤采纳水平分层填筑，根据横断面全宽分成水平层次，逐层向上填筑。（3）摊铺摊铺作业采纳推土机、平地机进行，从路基最低处开始分层平行摊铺，松铺层的厚度按路堤试验段得出的数据确定。一般土方最大松铺厚度不大于 300mm，最小为 100mm。（4）碾压土料摊铺平整后即开始碾压，先用推土机或轻型压路机对松铺层表面进行预压，然后再用大吨位振动压路机压实。二)特别路基处理本合同段特别路基主要为软弱地基路段路基，采纳挤密碎石桩进行基底处理。1、碎石挤密桩施工（1）施工准备① 审核熟悉施工设计图，了解碎石挤密桩的机理及施工数量、施工里程、标高、桩长、打设地质情况等。② 进行现场测量放样，确定打设范围，并对打投范围内的基底进行清理，清除表层土 30cm，回填普通土 30～50cm 压实并作成路拱以利排水，横坡以 2～4%为宜。（2）碎石桩施工① 测量放样：根据设计桩位采纳小竹钉进行现场放样作业。② 机械选型：本标段碎石桩机选用 DZ60 型桩机。③ 试桩及碎石桩施工：试桩不少于 5 根，主要是确定碎石加入量及密实度，冲水量、水压等指标。试验完成后，进行贯入试验及静荷试验，以确定试桩...
