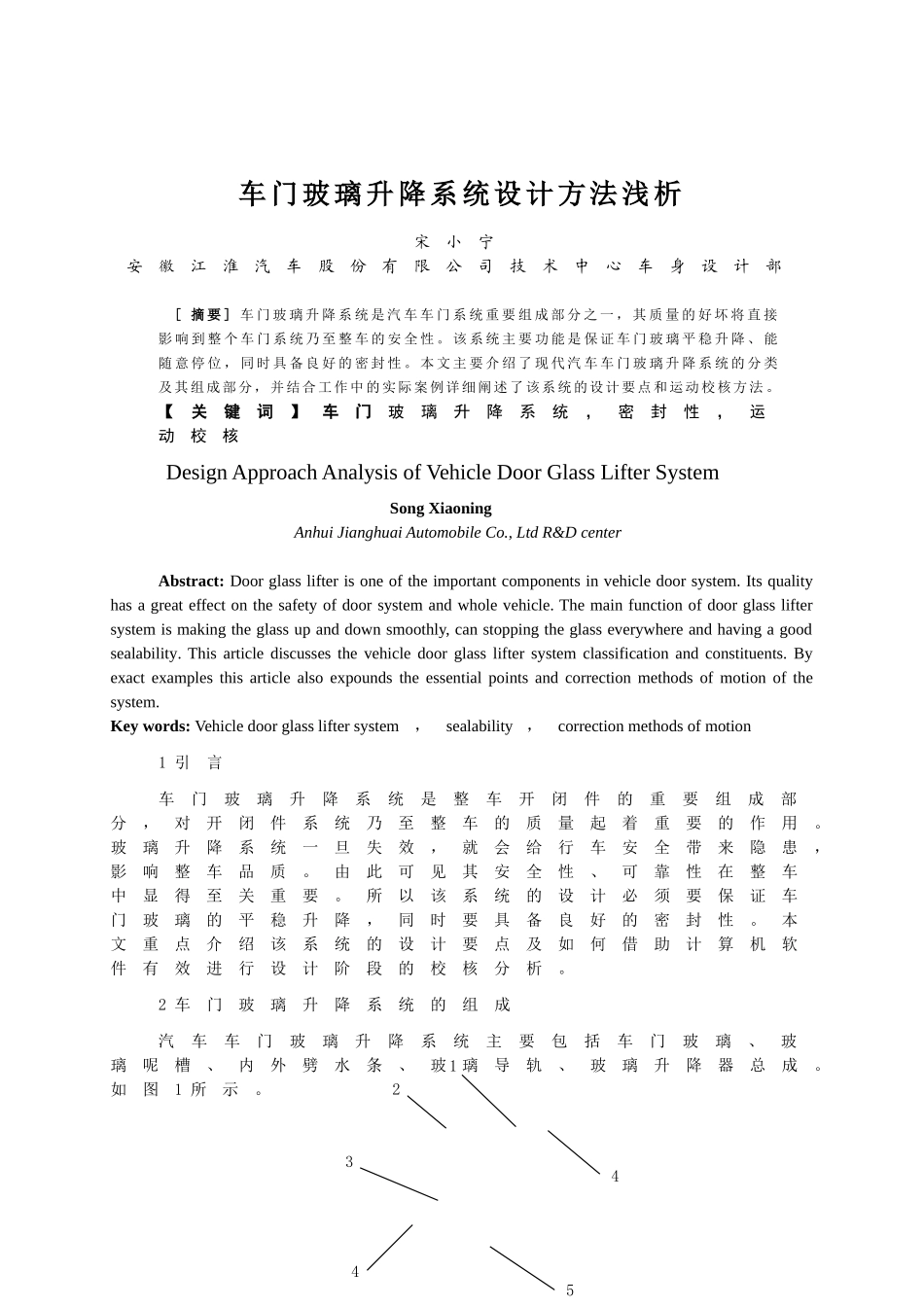

车门玻璃升降系统设计方法浅析

车门玻璃升降系统设计方法浅析宋小宁安徽江淮汽车股份有限公司技术中心车身设计部[ 摘 要 ] 车 门 玻 璃 升 降 系 统 是 汽 车 车 门 系 统 重 要 组 成 部 分 之 一 ， 其 质 量 的 好 坏 将 直 接影 响 到 整 个 车 门 系 统 乃 至 整 车 的 安 全 性 。 该 系 统 主 要 功 能 是 保 证 车 门 玻 璃 平 稳 升 降 、 能随 意 停 位 ， 同 时 具 备 良 好 的 密 封 性 。 本 文 主 要 介 绍 了 现 代 汽 车 车 门 玻 璃 升 降 系 统 的 分 类及其组成部分，并结合工作中的实际案例详细阐述了该系统的设计要点和运动校核方法 。【关键词】车门玻璃升降系统，密封性，运动校核Design Approach Analysis of Vehicle Door Glass Lifter SystemSong XiaoningAnhui Jianghuai Automobile Co., Ltd R&D centerAbstract: Door glass lifter is one of the important components in vehicle door system. Its quality has a great effect on the safety of door system and whole vehicle. The main function of door glass lifter system is making the glass up and down smoothly, can stopping the glass everywhere and having a good sealability. This article discusses the vehicle door glass lifter system classification and constituents. By exact examples this article also expounds the essential points and correction methods of motion of the system.Key words: Vehicle door glass lifter system，sealability，correction methods of motion1 引言车门玻璃升降系统是整车开闭件的重要组成部分，对开闭件系统乃至整车的质量起着重要的作用。玻璃升降系统一旦失效，就会给行车安全带来隐患，影响整车品质。由此可见其安全性、可靠性在整车中显得至关重要。所以该系统的设计必须要保证车门玻璃的平稳升降，同时要具备良好的密封性。本文重点介绍该系统的设计要点及如何借助计算机软件有效进行设计阶段的校核分析。2 车门玻璃升降系统的组成汽车车门玻璃升降系统主要包括车门玻璃、玻璃呢槽、内外劈水条、玻璃导轨、玻璃升降器总成。如图1 所示。1235441. 车门玻璃 2. 玻璃呢槽 3. 内外劈水...
