软件体系结构课程大作业-工具仓库

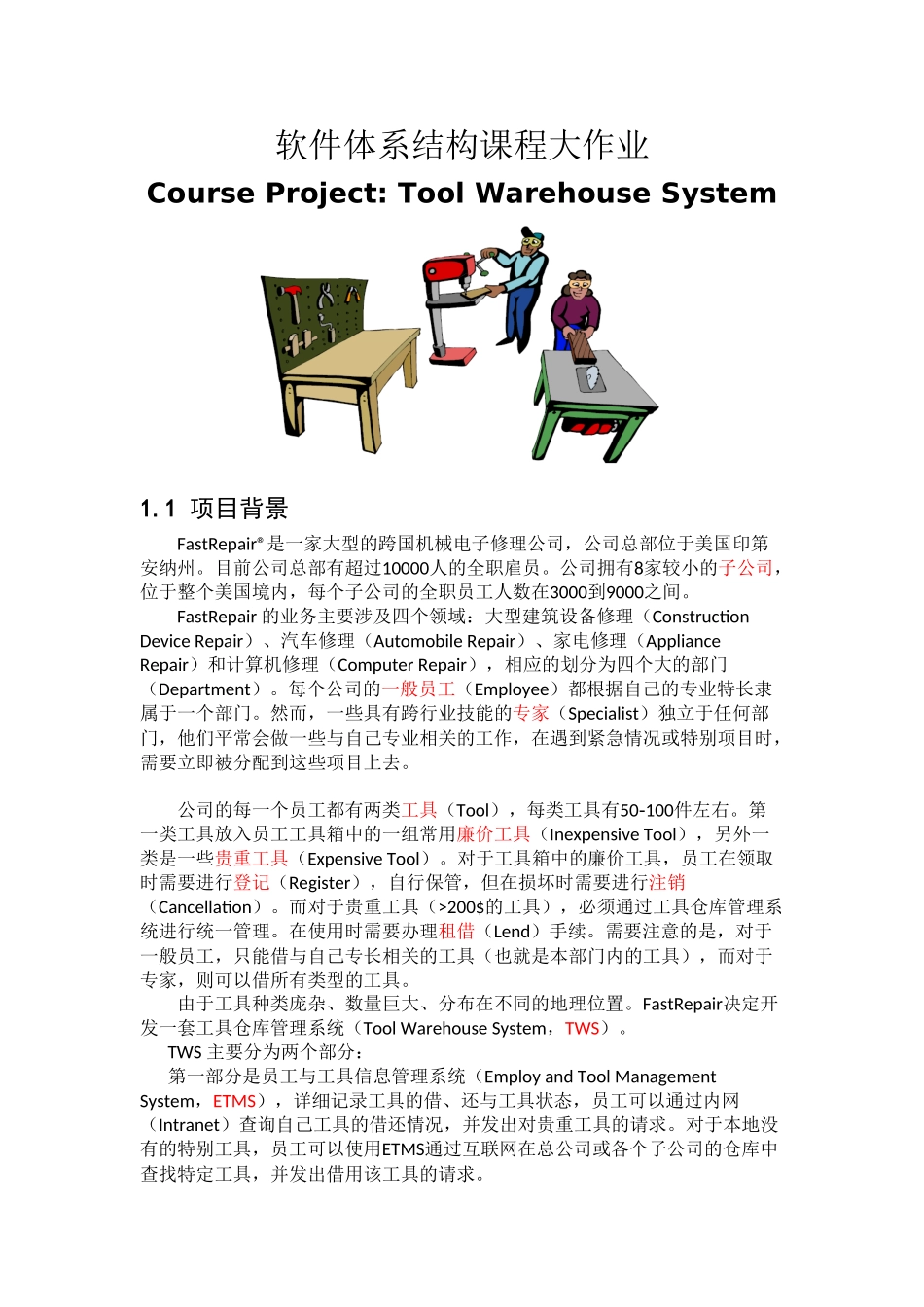

软件体系结构课程大作业Course Project: Tool Warehouse System1.1 项目背景FastRepair®是一家大型的跨国机械电子修理公司，公司总部位于美国印第安纳州。目前公司总部有超过10000人的全职雇员。公司拥有8家较小的子公司，位于整个美国境内，每个子公司的全职员工人数在3000到9000之间。FastRepair 的业务主要涉及四个领域：大型建筑设备修理（Construction Device Repair）、汽车修理（Automobile Repair）、家电修理（Appliance Repair）和计算机修理（Computer Repair），相应的划分为四个大的部门（Department）。每个公司的一般员工（Employee）都根据自己的专业特长隶属于一个部门。然而，一些具有跨行业技能的专家（Specialist）独立于任何部门，他们平常会做一些与自己专业相关的工作，在遇到紧急情况或特别项目时，需要立即被分配到这些项目上去。公司的每一个员工都有两类工具（Tool），每类工具有50 100‐件左右。第一类工具放入员工工具箱中的一组常用廉价工具（Inexpensive Tool），另外一类是一些贵重工具（Expensive Tool）。对于工具箱中的廉价工具，员工在领取时需要进行登记（Register），自行保管，但在损坏时需要进行注销（Cancellation）。而对于贵重工具（>200$的工具），必须通过工具仓库管理系统进行统一管理。在使用时需要办理租借（Lend）手续。需要注意的是，对于一般员工，只能借与自己专长相关的工具（也就是本部门内的工具），而对于专家，则可以借所有类型的工具。由于工具种类庞杂、数量巨大、分布在不同的地理位置。FastRepair决定开发一套工具仓库管理系统（Tool Warehouse System，TWS）。TWS 主要分为两个部分：第一部分是员工与工具信息管理系统（Employ and Tool Management System，ETMS），详细记录工具的借、还与工具状态，员工可以通过内网（Intranet）查询自己工具的借还情况，并发出对贵重工具的请求。对于本地没有的特别工具，员工可以使用ETMS通过互联网在总公司或各个子公司的仓库中查找特定工具，并发出借用该工具的请求。第二部分是一个仓库的实时管理系统（Warehouse Management System，WMS），位于总公司和每个子公司的工具仓库，在提取具体工具时，用户需要到具体的工具仓库进行工具的提取（也可以在工具仓库现场借工具）。仓库的工具借用过程的示意图如下所示：WMS的具体要求如下所示：1、仓库的实时管理系统中存在多个工具抓取机器人，每个机器人都可从货柜上猎取...
