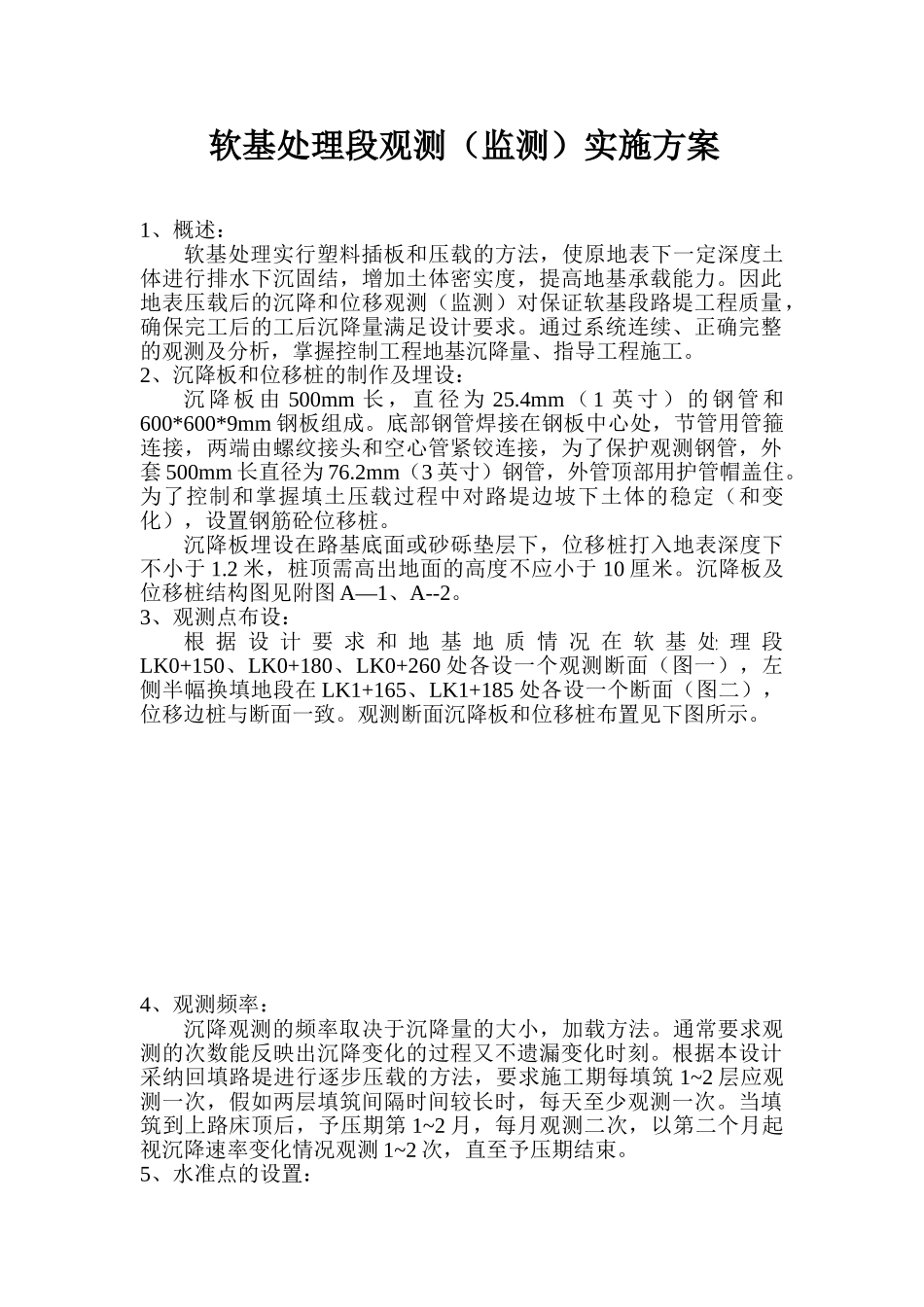

软基处理段观测（监测）实施方案1、概述：软基处理实行塑料插板和压载的方法，使原地表下一定深度土体进行排水下沉固结，增加土体密实度，提高地基承载能力。因此地表压载后的沉降和位移观测（监测）对保证软基段路堤工程质量，确保完工后的工后沉降量满足设计要求。通过系统连续、正确完整的观测及分析，掌握控制工程地基沉降量、指导工程施工。2、沉降板和位移桩的制作及埋设：沉 降 板 由 500mm 长 ， 直 径 为 25.4mm （ 1 英 寸 ） 的 钢 管 和600*600*9mm 钢板组成。底部钢管焊接在钢板中心处，节管用管箍连接，两端由螺纹接头和空心管紧铰连接，为了保护观测钢管，外套 500mm 长直径为 76.2mm（3 英寸）钢管，外管顶部用护管帽盖住。为了控制和掌握填土压载过程中对路堤边坡下土体的稳定（和变化），设置钢筋砼位移桩。沉降板埋设在路基底面或砂砾垫层下，位移桩打入地表深度下不小于 1.2 米，桩顶需高出地面的高度不应小于 10 厘米。沉降板及位移桩结构图见附图 A—1、A--2。3、观测点布设：根 据 设 计 要 求 和 地 基 地 质 情 况 在 软 基 处 理 段LK0+150、LK0+180、LK0+260 处各设一个观测断面（图一），左侧半幅换填地段在 LK1+165、LK1+185 处各设一个断面（图二），位移边桩与断面一致。观测断面沉降板和位移桩布置见下图所示。4、观测频率：沉降观测的频率取决于沉降量的大小，加载方法。通常要求观测的次数能反映出沉降变化的过程又不遗漏变化时刻。根据本设计采纳回填路堤进行逐步压载的方法，要求施工期每填筑 1~2 层应观测一次，假如两层填筑间隔时间较长时，每天至少观测一次。当填筑到上路床顶后，予压期第 1~2 月，每月观测二次，以第二个月起视沉降速率变化情况观测 1~2 次，直至予压期结束。5、水准点的设置：水准点（基点）应选在垂直于路中心线 50 米外土质坚硬便于长期保存和使用的地点，并埋设砼水准基石，路堤升至一定高度时，为了减少沉降观测由地面水准点传递到路面的高差影响，可将水准点传设到附近原固定的结构物上。转点精度用三等水准往返测量，高差闭合符合法律规范要求。 路堤填筑过程中观测沉降量可用四等水准控制，位移量必须用全站仪测量。6、施工中观测控制标准：路堤在填筑过程中，若沿路堤中线地面沉降速率≥1.0cm/天或水平位移速率≥0.5cm/天，标志为不稳定状态出现，应立即停止加载（填土）。当停止加载后每天仍需进行观测,当连续观测...
