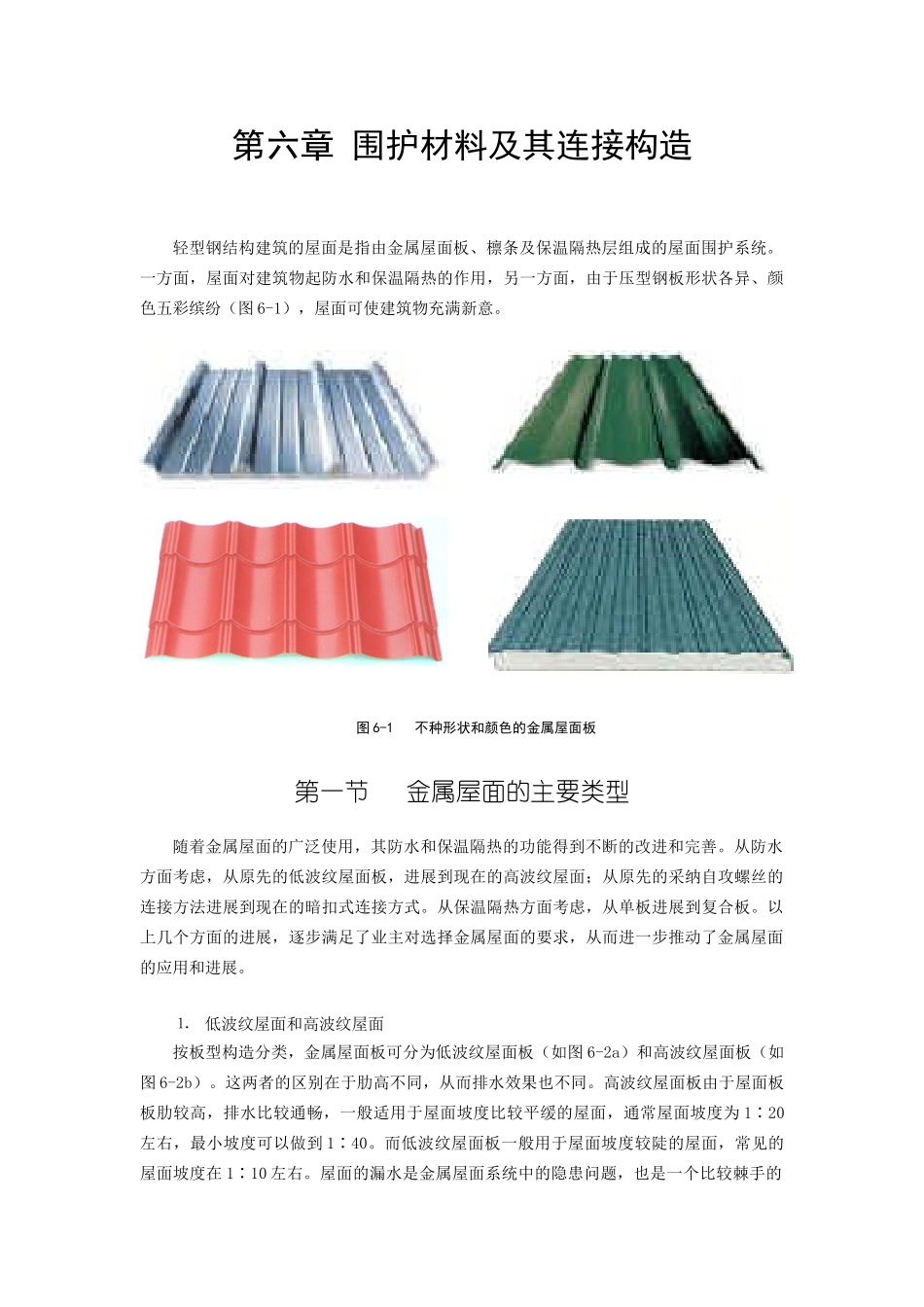

第六章 围护材料及其连接构造轻型钢结构建筑的屋面是指由金属屋面板、檩条及保温隔热层组成的屋面围护系统
一方面，屋面对建筑物起防水和保温隔热的作用，另一方面，由于压型钢板形状各异、颜色五彩缤纷（图 6-1），屋面可使建筑物充满新意
图 6-1 不种形状和颜色的金属屋面板第一节 金属屋面的主要类型随着金属屋面的广泛使用，其防水和保温隔热的功能得到不断的改进和完善
从防水方面考虑，从原先的低波纹屋面板，进展到现在的高波纹屋面；从原先的采纳自攻螺丝的连接方法进展到现在的暗扣式连接方式
从保温隔热方面考虑，从单板进展到复合板
以上几个方面的进展，逐步满足了业主对选择金属屋面的要求，从而进一步推动了金属屋面的应用和进展
⒈ 低波纹屋面和高波纹屋面按板型构造分类，金属屋面板可分为低波纹屋面板（如图 6-2a）和高波纹屋面板（如图 6-2b）
这两者的区别在于肋高不同，从而排水效果也不同
高波纹屋面板由于屋面板板肋较高，排水比较通畅，一般适用于屋面坡度比较平缓的屋面，通常屋面坡度为 1∶20左右，最小坡度可以做到 1∶40
而低波纹屋面板一般用于屋面坡度较陡的屋面，常见的屋面坡度在 1∶10 左右
屋面的漏水是金属屋面系统中的隐患问题，也是一个比较棘手的问题
轻钢结构与普通钢结构的不同之处，在于其允许结构产生较大的变形，主要体现在梁的挠度和柱的侧移
一方面，假如梁的挠度太大，会导致屋面积水，而积水现象的发生又进一步加剧了梁的挠度，从而导致漏水更加严重
另一方面柱顶侧移太大，会导致屋面板的连接部位发生错位现象，从而引发漏水，漏水的部位很难确定，并且可能改变，所以维修十分困难
针对这些情况，为防止金属屋面板的漏水，最好采纳高波纹屋面板，或尽量使屋面坡度大一点
(a) 低波纹屋面板 (b) 高波纹屋面板图 6-2 金属屋面板常用型式⒉ 螺丝暴露式屋面和暗扣式屋面按连接形式分类，金属屋面板可分为螺
