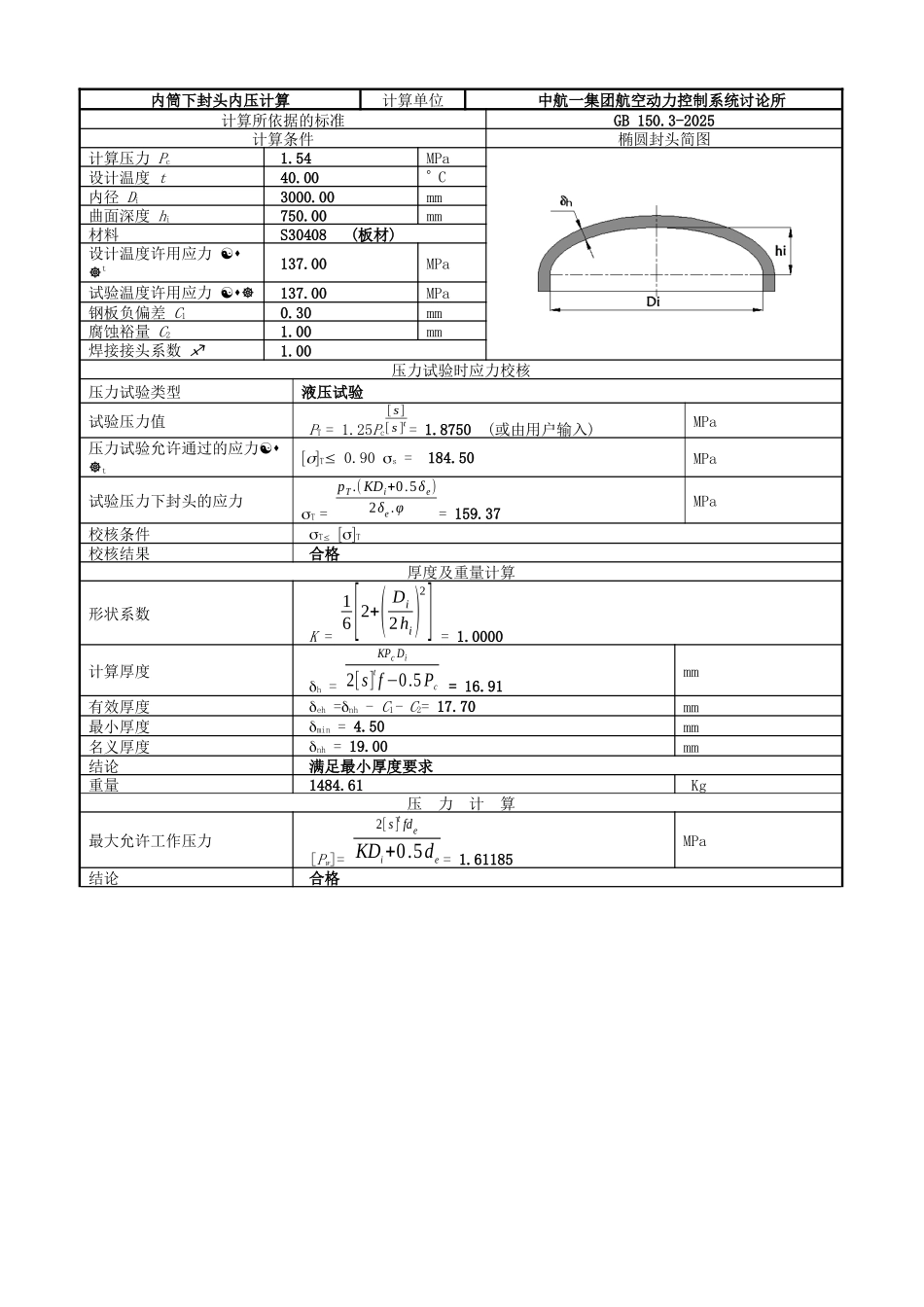

内筒下封头内压计算计算单位 中航一集团航空动力控制系统讨论所计算所依据的标准GB 150.3-2025计算条件椭圆封头简图计算压力 Pc 1.54MPa设计温度 t 40.00 C内径 Di 3000.00mm曲面深度 hi 750.00mm材料 S30408 (板材)设计温度许用应力 t 137.00MPa试验温度许用应力 137.00MPa钢板负偏差 C1 0.30mm腐蚀裕量 C2 1.00mm焊接接头系数 1.00压力试验时应力校核压力试验类型液压试验试验压力值 PT = 1.25Pc[ s][ s ]t = 1.8750 (或由用户输入)MPa压力试验允许通过的应力tT 0.90 s = 184.50MPa试验压力下封头的应力T = pT.( KDi+0.5δe)2δe.φ= 159.37MPa校核条件T T校核结果合格厚度及重量计算形状系数 K = 16[2+(Di2hi)2] = 1.0000计算厚度 h = KPc Di2[s]t f −0.5 Pc = 16.91mm有效厚度 eh =nh - C1- C2= 17.70mm最小厚度 min = 4.50mm名义厚度 nh = 19.00mm结论 满足最小厚度要求重量 1484.61 Kg压 力 计 算最大允许工作压力 [Pw]= 2[ s ]t fdeKDi+0.5de = 1.61185MPa结论 合格
