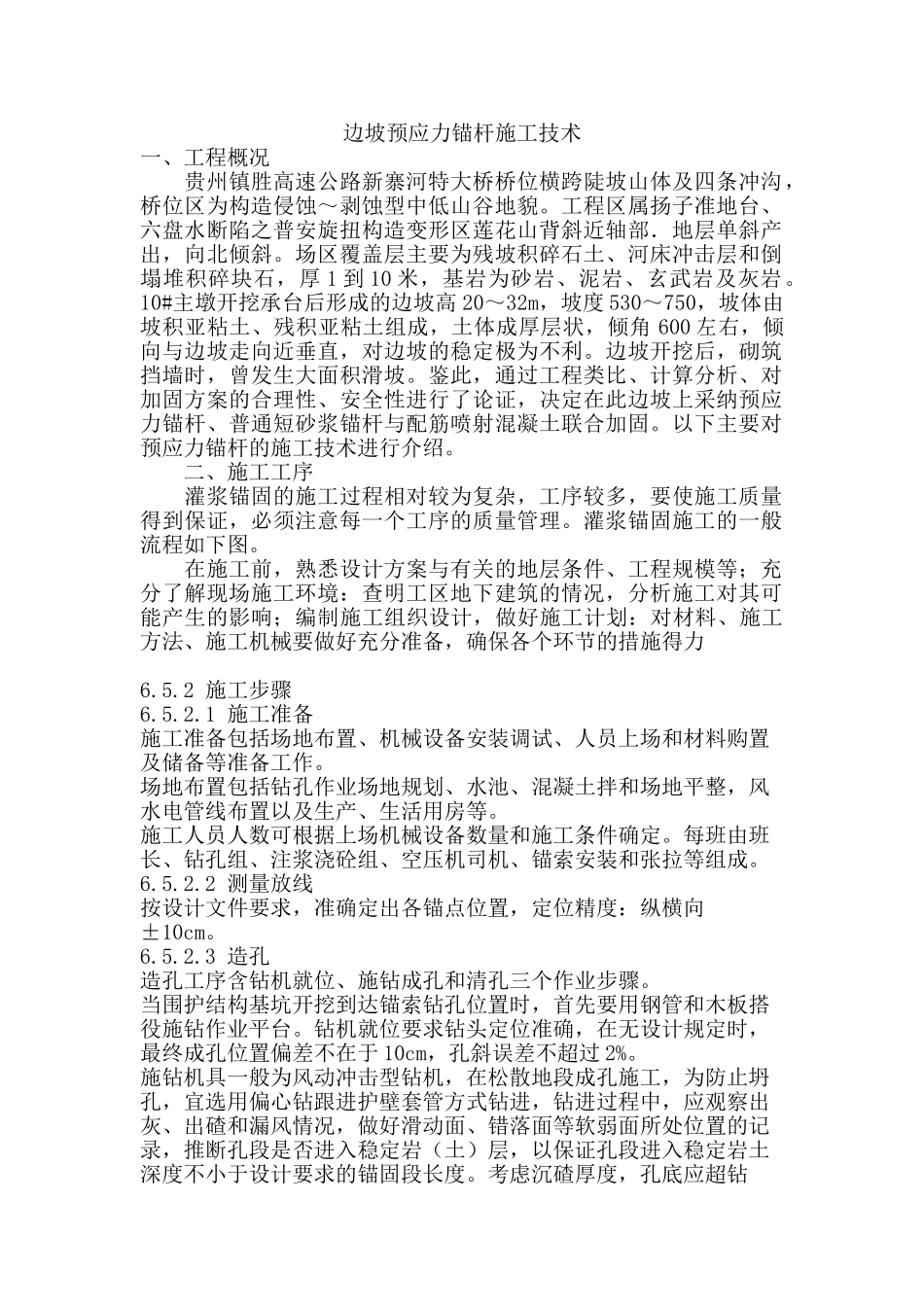

边坡预应力锚杆施工技术一、工程概况 贵州镇胜高速公路新寨河特大桥桥位横跨陡坡山体及四条冲沟，桥位区为构造侵蚀～剥蚀型中低山谷地貌。工程区属扬子准地台、六盘水断陷之普安旋扭构造变形区莲花山背斜近轴部．地层单斜产出，向北倾斜。场区覆盖层主要为残坡积碎石土、河床冲击层和倒塌堆积碎块石，厚 1 到 10 米，基岩为砂岩、泥岩、玄武岩及灰岩。10#主墩开挖承台后形成的边坡高 20～32m，坡度 530～750，坡体由坡积亚粘土、残积亚粘土组成，土体成厚层状，倾角 600 左右，倾向与边坡走向近垂直，对边坡的稳定极为不利。边坡开挖后，砌筑挡墙时，曾发生大面积滑坡。鉴此，通过工程类比、计算分析、对加固方案的合理性、安全性进行了论证，决定在此边坡上采纳预应力锚杆、普通短砂浆锚杆与配筋喷射混凝土联合加固。以下主要对预应力锚杆的施工技术进行介绍。 二、施工工序 灌浆锚固的施工过程相对较为复杂，工序较多，要使施工质量得到保证，必须注意每一个工序的质量管理。灌浆锚固施工的一般流程如下图。 在施工前，熟悉设计方案与有关的地层条件、工程规模等；充分了解现场施工环境：查明工区地下建筑的情况，分析施工对其可能产生的影响；编制施工组织设计，做好施工计划：对材料、施工方法、施工机械要做好充分准备，确保各个环节的措施得力6.5.2 施工步骤6.5.2.1 施工准备施工准备包括场地布置、机械设备安装调试、人员上场和材料购置及储备等准备工作。场地布置包括钻孔作业场地规划、水池、混凝土拌和场地平整，风水电管线布置以及生产、生活用房等。施工人员人数可根据上场机械设备数量和施工条件确定。每班由班长、钻孔组、注浆浇砼组、空压机司机、锚索安装和张拉等组成。6.5.2.2 测量放线按设计文件要求，准确定出各锚点位置，定位精度：纵横向±10cm。6.5.2.3 造孔造孔工序含钻机就位、施钻成孔和清孔三个作业步骤。当围护结构基坑开挖到达锚索钻孔位置时，首先要用钢管和木板搭役施钻作业平台。钻机就位要求钻头定位准确，在无设计规定时，最终成孔位置偏差不在于 10cm，孔斜误差不超过 2%。施钻机具一般为风动冲击型钻机，在松散地段成孔施工，为防止坍孔，宜选用偏心钻跟进护壁套管方式钻进，钻进过程中，应观察出灰、出碴和漏风情况，做好滑动面、错落面等软弱面所处位置的记录，推断孔段是否进入稳定岩（土）层，以保证孔段进入稳定岩土深度不小于设计要求的锚固段长度。考虑沉碴厚度，孔底应超钻30~50cm。...
