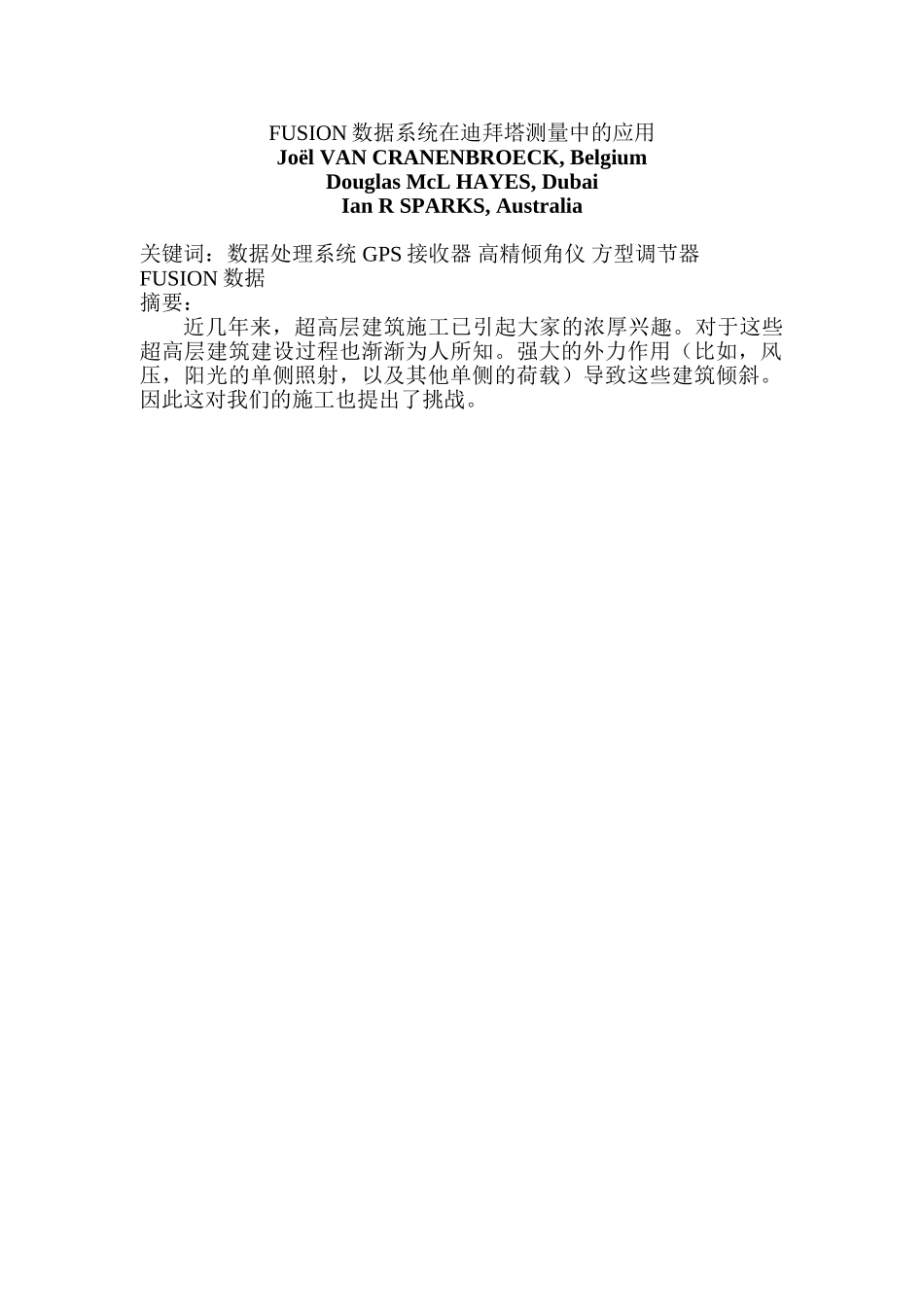

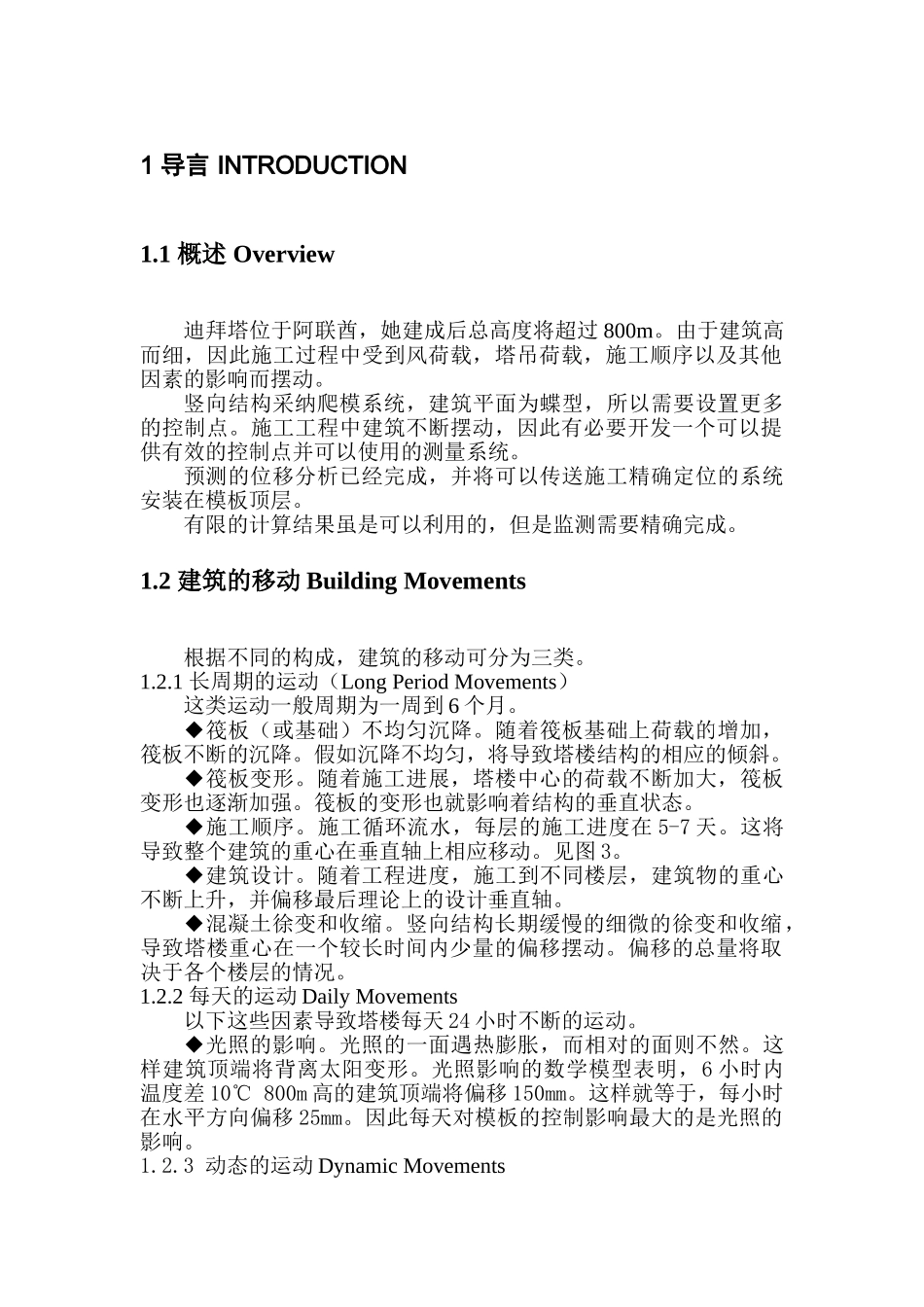

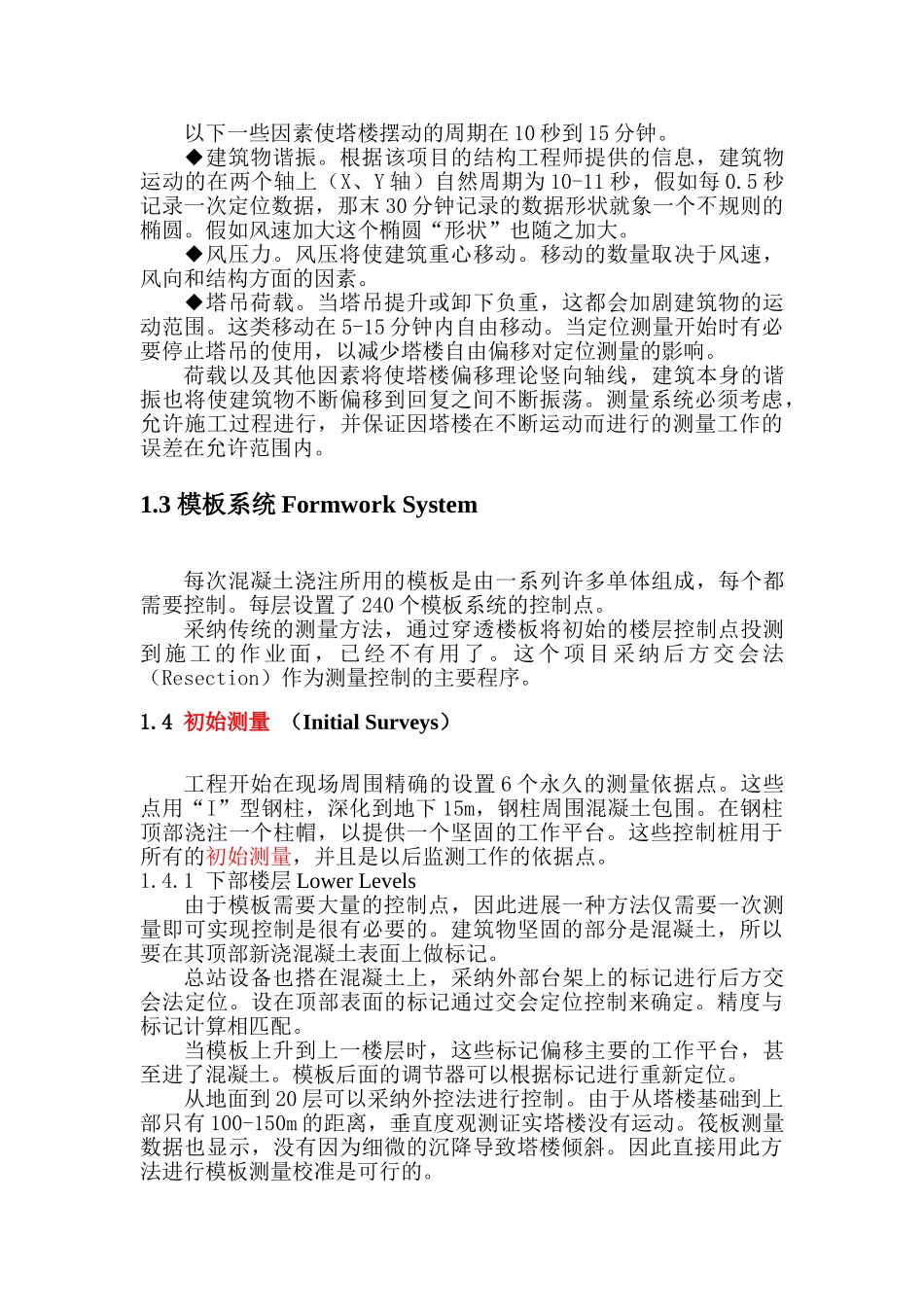

FUSION 数据系统在迪拜塔测量中的应用Joël VAN CRANENBROECK, BelgiumDouglas McL HAYES, DubaiIan R SPARKS, Australia关键词：数据处理系统 GPS 接收器 高精倾角仪 方型调节器FUSION 数据摘要：近几年来，超高层建筑施工已引起大家的浓厚兴趣。对于这些超高层建筑建设过程也渐渐为人所知。强大的外力作用（比如，风压，阳光的单侧照射，以及其他单侧的荷载）导致这些建筑倾斜。因此这对我们的施工也提出了挑战。1 导言 INTRODUCTION1.1 概述 Overview迪拜塔位于阿联酋，她建成后总高度将超过 800m。由于建筑高而细，因此施工过程中受到风荷载，塔吊荷载，施工顺序以及其他因素的影响而摆动。竖向结构采纳爬模系统，建筑平面为蝶型，所以需要设置更多的控制点。施工工程中建筑不断摆动，因此有必要开发一个可以提供有效的控制点并可以使用的测量系统。预测的位移分析已经完成，并将可以传送施工精确定位的系统安装在模板顶层。有限的计算结果虽是可以利用的，但是监测需要精确完成。1.2 建筑的移动 Building Movements根据不同的构成，建筑的移动可分为三类。1.2.1 长周期的运动（Long Period Movements）这类运动一般周期为一周到 6 个月。◆筏板（或基础）不均匀沉降。随着筏板基础上荷载的增加，筏板不断的沉降。假如沉降不均匀，将导致塔楼结构的相应的倾斜。◆筏板变形。随着施工进展，塔楼中心的荷载不断加大，筏板变形也逐渐加强。筏板的变形也就影响着结构的垂直状态。◆施工顺序。施工循环流水，每层的施工进度在 5-7 天。这将导致整个建筑的重心在垂直轴上相应移动。见图 3。◆建筑设计。随着工程进度，施工到不同楼层，建筑物的重心不断上升，并偏移最后理论上的设计垂直轴。◆混凝土徐变和收缩。竖向结构长期缓慢的细微的徐变和收缩，导致塔楼重心在一个较长时间内少量的偏移摆动。偏移的总量将取决于各个楼层的情况。1.2.2 每天的运动 Daily Movements以下这些因素导致塔楼每天 24 小时不断的运动。◆光照的影响。光照的一面遇热膨胀，而相对的面则不然。这样建筑顶端将背离太阳变形。光照影响的数学模型表明，6 小时内温度差 10℃ 800m 高的建筑顶端将偏移 150mm。这样就等于，每小时在水平方向偏移 25mm。因此每天对模板的控制影响最大的是光照的影响。1.2.3 动态的运动 Dynamic Movements以下一些因素使塔楼摆动的周期在 10 秒到 15 分钟。◆建筑物谐振。根据该项目的结构工程...
