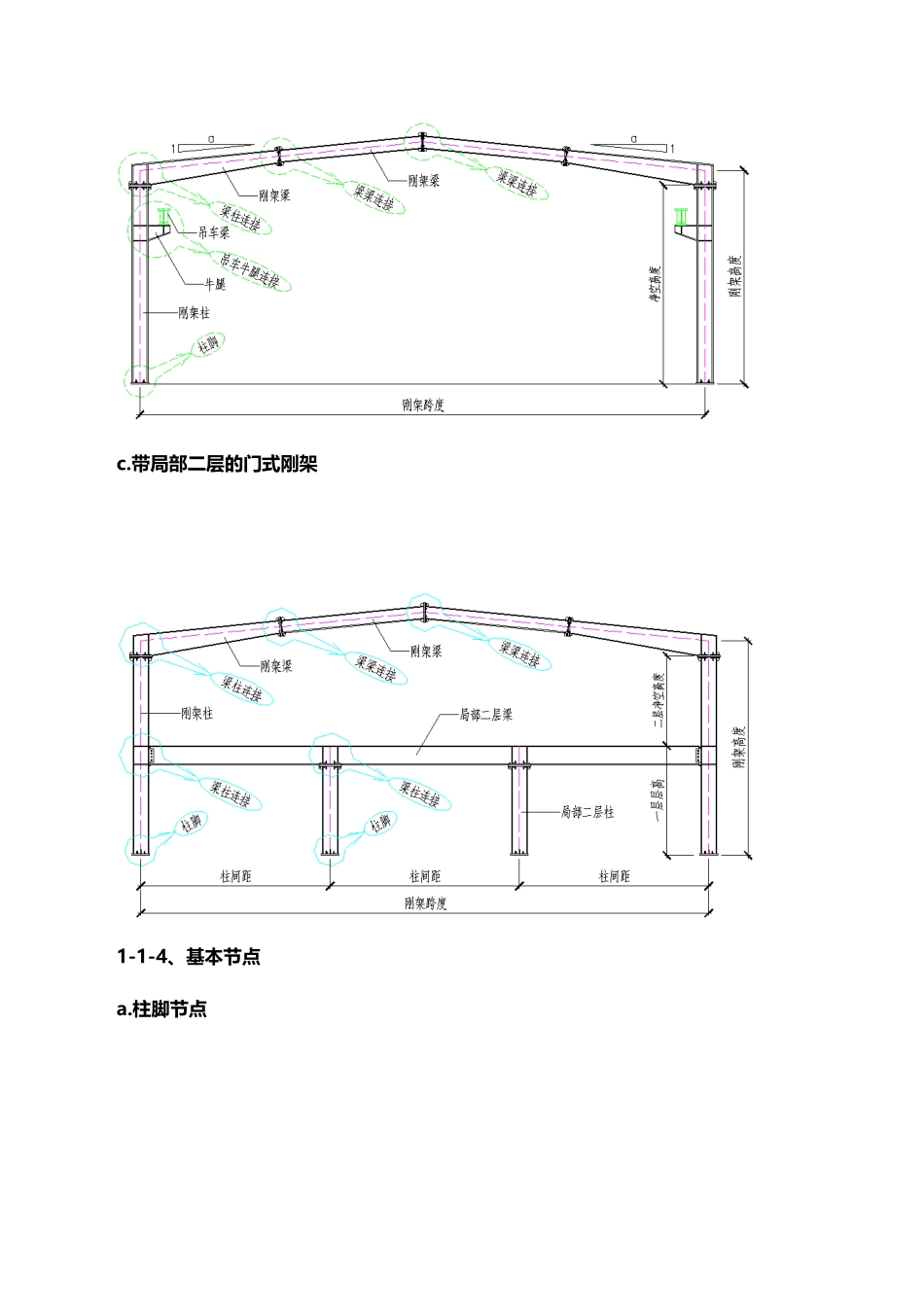

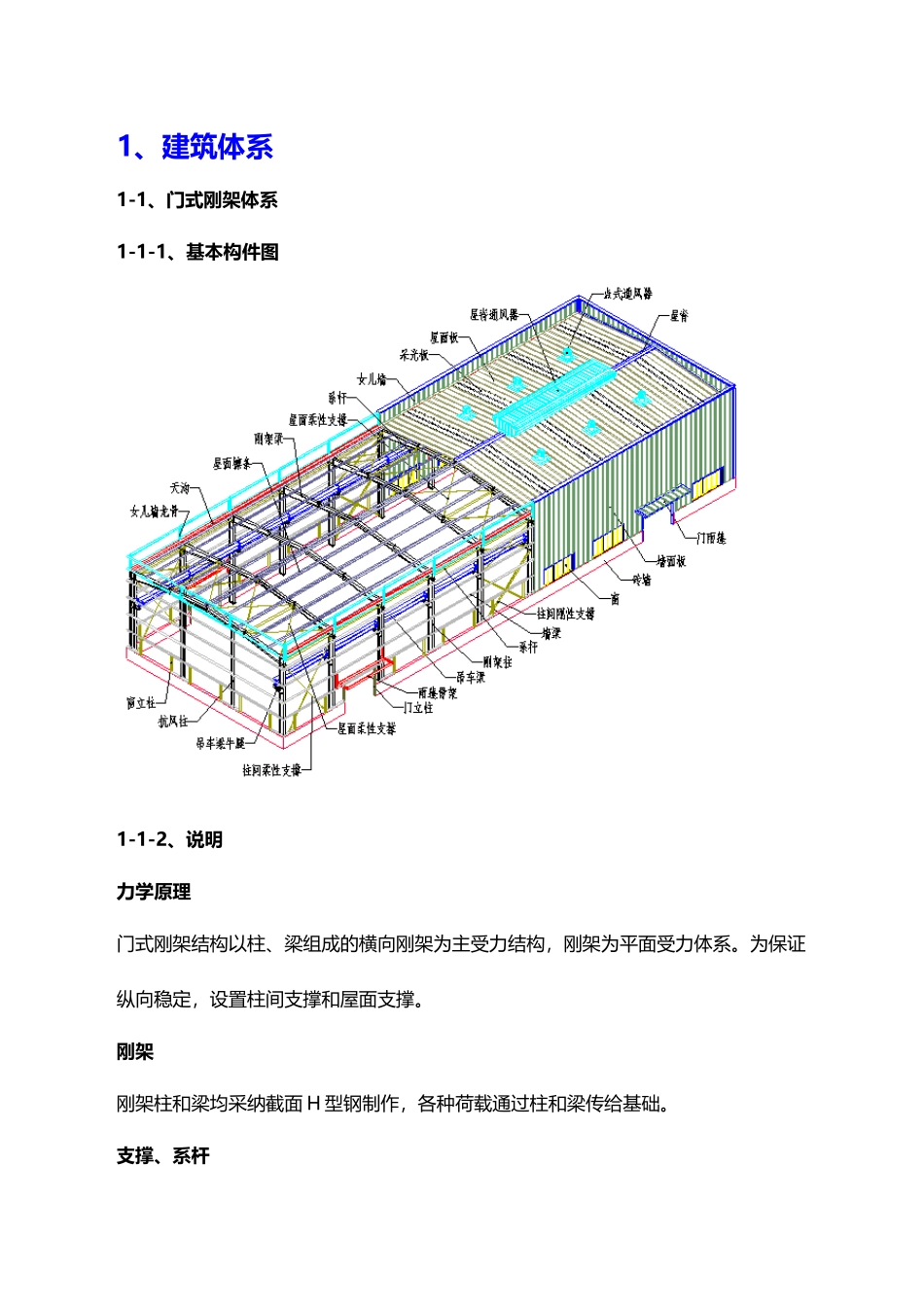

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。刚架刚架柱和梁均采纳截面 H 型钢制作，各种荷载通过柱和梁传给基础。支撑、系杆刚性支撑采纳热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。屋面檩条、墙梁一般为 C 型钢、Z 型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。1-1-5、刚架衍生形式* t! z- I3 P. F& J! `; T* E: y/ \■ 吊车和局部二层可在衍生形式刚架中布置。■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90 度。1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采纳刚接的框架。b.刚接-支撑框架：横向采纳刚接，纵向采纳铰接，并在纵向设置支撑，以传递水平力。c.支撑式框架：纵横向均采纳铰接，两向均设置支撑传递水平力。d.有时为保证足够的刚度，在刚接框架中亦设置支撑。框架柱框架柱可采纳 H 型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。框架梁框架梁一般采纳 H 型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。支撑支撑采纳一般采纳热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。b.柱、梁节点- W1 k! f. v# |4 F0 j/ [ + i- n# \% m5 |+ r& @; N. k/ ^9 w+ W8 @: c, A1 w7 c2、支撑、系杆2-1、图示柱间柔性支撑 柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。■系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。■屋面水平支撑做法同柱间支撑。■根据...
