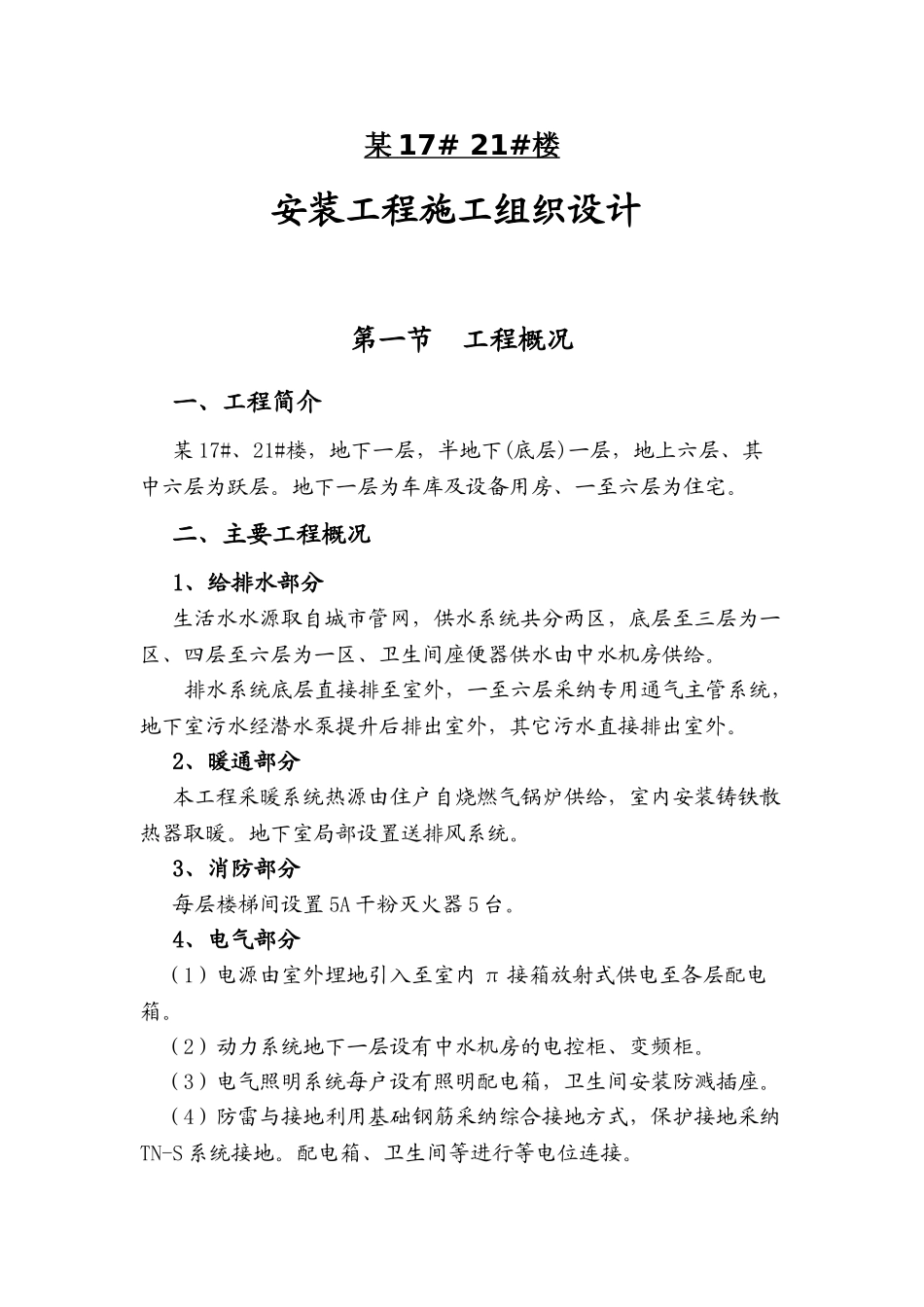

某 17# 21# 楼 安装工程施工组织设计第一节 工程概况一、工程简介某 17#、21#楼，地下一层，半地下(底层)一层，地上六层、其中六层为跃层。地下一层为车库及设备用房、一至六层为住宅。二、主要工程概况1、给排水部分生活水水源取自城市管网，供水系统共分两区，底层至三层为一区、四层至六层为一区、卫生间座便器供水由中水机房供给。排水系统底层直接排至室外，一至六层采纳专用通气主管系统，地下室污水经潜水泵提升后排出室外，其它污水直接排出室外。2、暖通部分本工程采暖系统热源由住户自烧燃气锅炉供给，室内安装铸铁散热器取暖。地下室局部设置送排风系统。3、消防部分每层楼梯间设置 5A 干粉灭火器 5 台。4、电气部分（1）电源由室外埋地引入至室内 π 接箱放射式供电至各层配电箱。（2）动力系统地下一层设有中水机房的电控柜、变频柜。（3）电气照明系统每户设有照明配电箱，卫生间安装防溅插座。（4）防雷与接地利用基础钢筋采纳综合接地方式，保护接地采纳TN-S 系统接地。配电箱、卫生间等进行等电位连接。第二节 主要工程施工方法一、安装工程总程序1、施工现场布置、材料设备进场验收，图纸会审，编制单体工程施工方案，机具准备及进场。2、土建预留洞及预埋件的验收、设备基础验收，管网放线及风管的位置预测。3、管道、暖气管支托架预制，暖通管的安装，给排水管的预制安装及其它非标准构件的预制安装。 4、设备就位找正，暖通支管的安装，给排水支管的安装，电气仪表的二次配线，各种管道的试压、清洗、单机试运。5、油漆、水管的保温、外观检查。6、系统调试----交工验收----质量回访。二、给排水及采暖管道工程1、主要施工程序：（1）先地下后地下、先高层后低层，先主管后支管，先系统试验后系统吹扫，再防腐保温。（2）安装与土建及装修密切配合，开工前除认真核对设计已提出的预留洞、孔的标高、位置、尺寸是否正确，有无遗漏外，以暗装管的预留洞、孔、槽向土建提供具体位置和尺寸要求，并派专人配合检查，尽量减少打洞和剔凿墙槽，地下室严禁打洞、槽等。2、施工方法和技术要求排水系统（1）给水及采暖管道的加工、预制、安装a 螺纹连接的钢管均用机械切割或手工锯割，禁止用乙炔进行切割和坡口，切口表面应平整无毛刺，缩口应予清除。B 加工的管螺纹如有断丝,不得超出施工验收法律规范的规定。C 管道预制：为缩短工期应尽可能地加大预制量，针对标准层中层与层间的各种器具、设备的平面设置相同这一...
