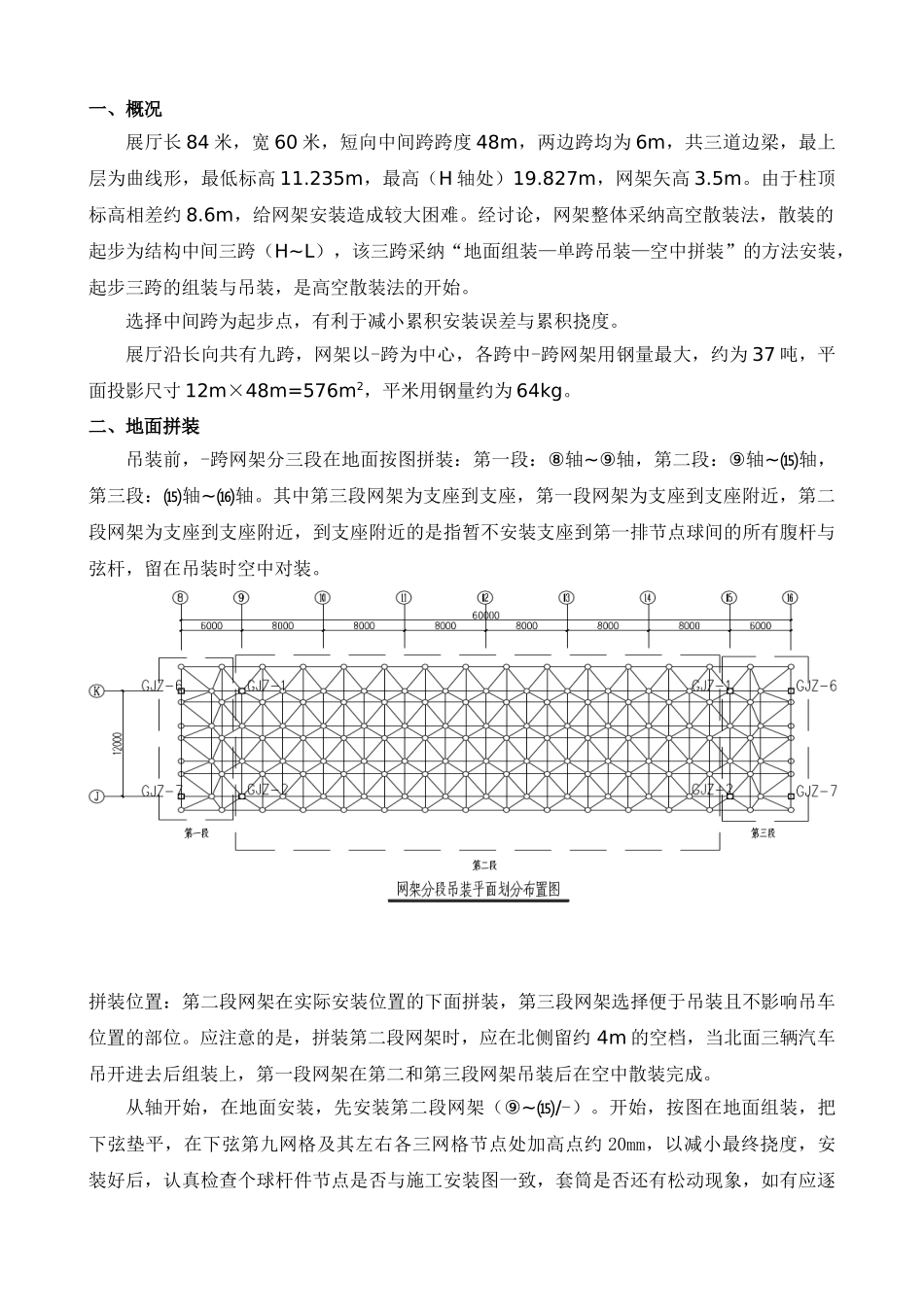

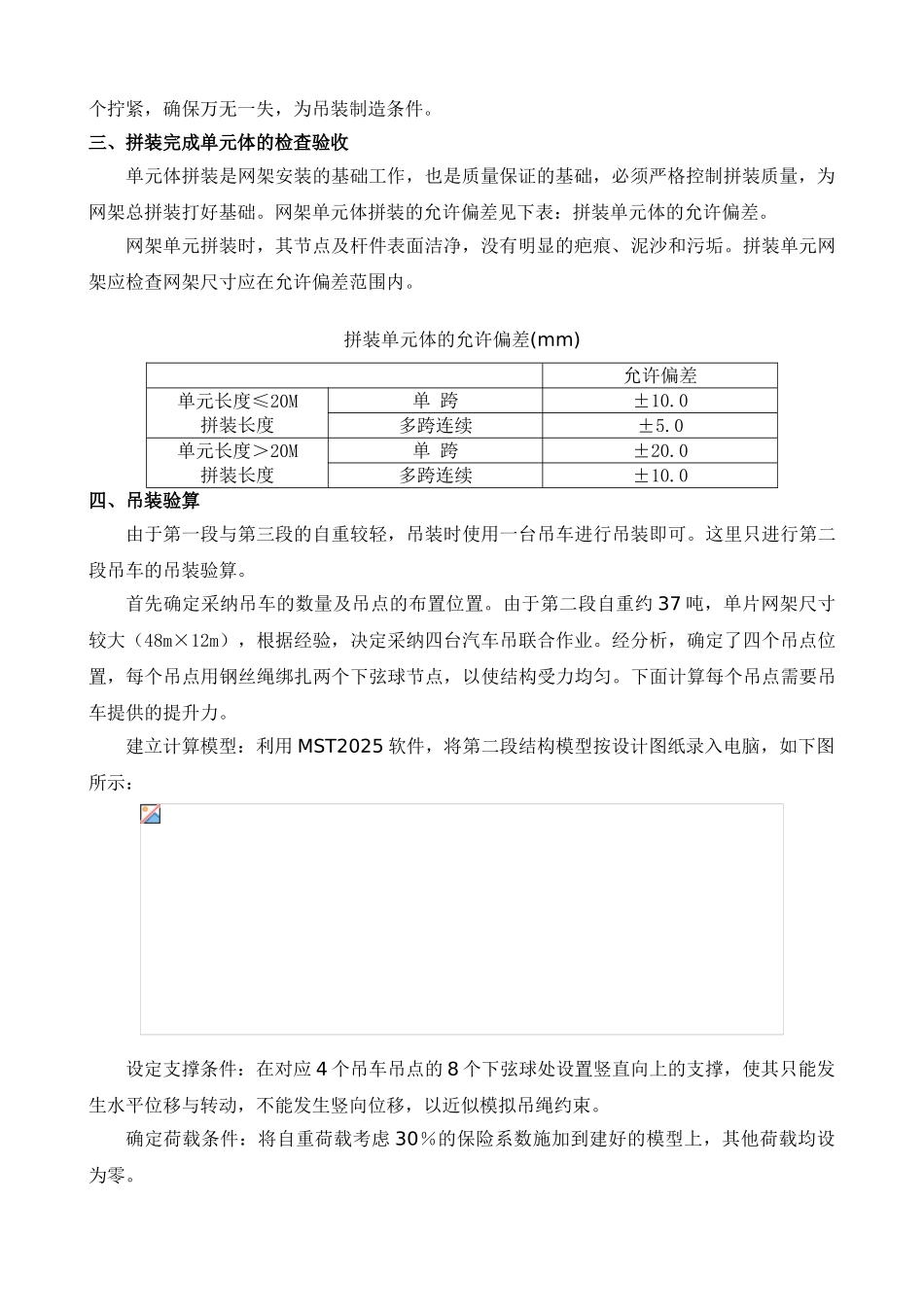

鄂尔多斯**会展中心工程钢网架结构吊装方案编制单位：中国 ** 工程技术有限公司 编 制 人： 审 核 人： 2007 年 8 月 18 日一、概况展厅长 84 米，宽 60 米，短向中间跨跨度 48m，两边跨均为 6m，共三道边梁，最上层为曲线形，最低标高 11.235m，最高（H 轴处）19.827m，网架矢高 3.5m。由于柱顶标高相差约 8.6m，给网架安装造成较大困难。经讨论，网架整体采纳高空散装法，散装的起步为结构中间三跨（H~L），该三跨采纳“地面组装—单跨吊装—空中拼装”的方法安装，起步三跨的组装与吊装，是高空散装法的开始。选择中间跨为起步点，有利于减小累积安装误差与累积挠度。展厅沿长向共有九跨，网架以-跨为中心，各跨中-跨网架用钢量最大，约为 37 吨，平面投影尺寸 12m×48m=576m2，平米用钢量约为 64kg。二、地面拼装吊装前，-跨网架分三段在地面按图拼装：第一段：⑧轴~⑨轴，第二段：⑨轴~⒂轴，第三段：⒂轴~⒃轴。其中第三段网架为支座到支座，第一段网架为支座到支座附近，第二段网架为支座到支座附近，到支座附近的是指暂不安装支座到第一排节点球间的所有腹杆与弦杆，留在吊装时空中对装。拼装位置：第二段网架在实际安装位置的下面拼装，第三段网架选择便于吊装且不影响吊车位置的部位。应注意的是，拼装第二段网架时，应在北侧留约 4m 的空档，当北面三辆汽车吊开进去后组装上，第一段网架在第二和第三段网架吊装后在空中散装完成。从轴开始，在地面安装，先安装第二段网架（⑨~⒂/-）。开始，按图在地面组装，把下弦垫平，在下弦第九网格及其左右各三网格节点处加高点约 20mm，以减小最终挠度，安装好后，认真检查个球杆件节点是否与施工安装图一致，套筒是否还有松动现象，如有应逐个拧紧，确保万无一失，为吊装制造条件。三、拼装完成单元体的检查验收单元体拼装是网架安装的基础工作，也是质量保证的基础，必须严格控制拼装质量，为网架总拼装打好基础。网架单元体拼装的允许偏差见下表：拼装单元体的允许偏差。网架单元拼装时，其节点及杆件表面洁净，没有明显的疤痕、泥沙和污垢。拼装单元网架应检查网架尺寸应在允许偏差范围内。拼装单元体的允许偏差(mm)允许偏差单元长度≤20M拼装长度单 跨±10.0多跨连续±5.0单元长度＞20M拼装长度单 跨±20.0多跨连续±10.0四、吊装验算由于第一段与第三段的自重较轻，吊装时使用一台吊车进行吊装即可。这里只进行第二段吊车的吊装验算。首先确定采纳吊车的...
