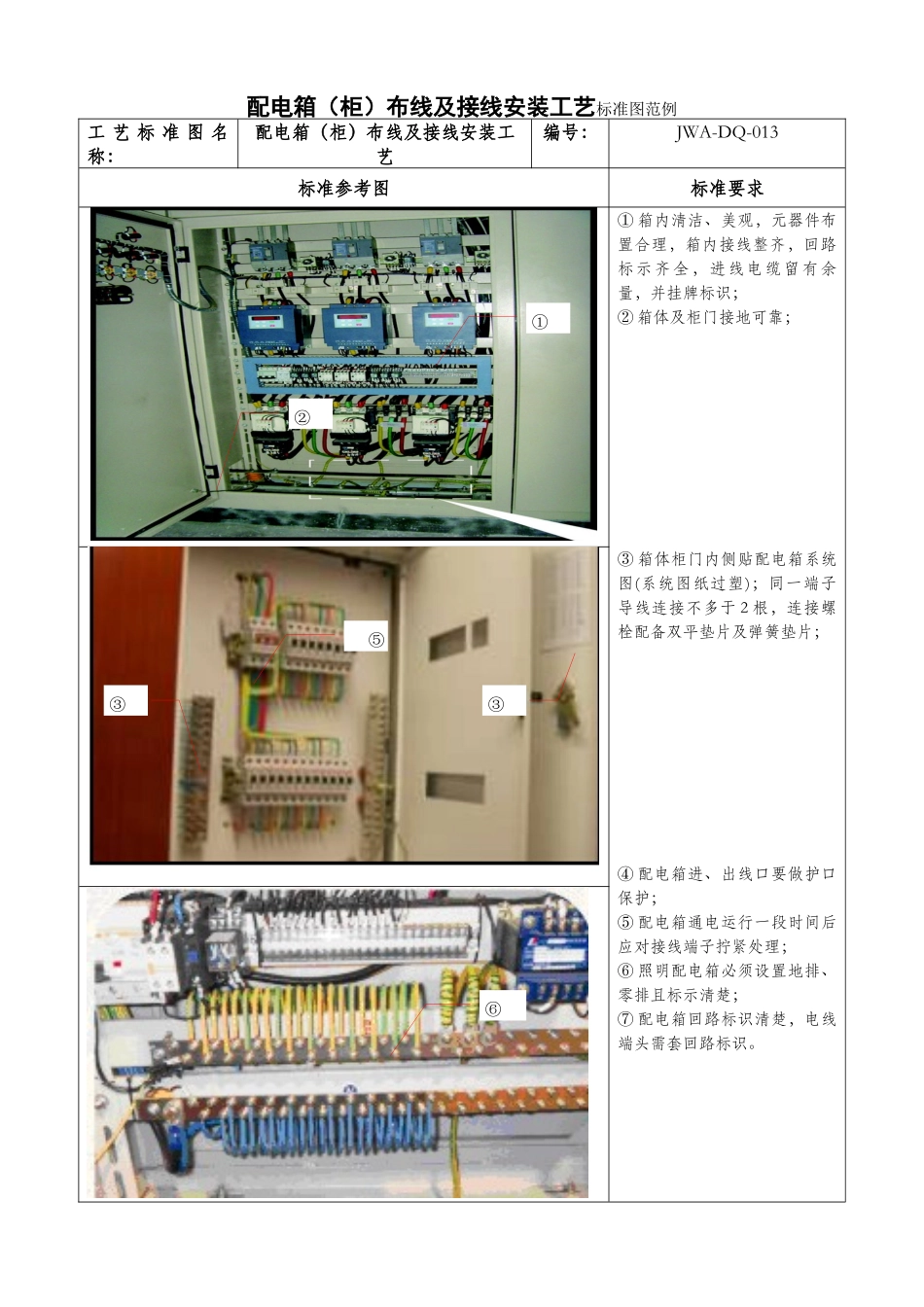

配电箱（柜）布线及接线安装工艺标准图范例工艺标准图名称：配电箱（柜）布线及接线安装工艺编号：JWA-DQ-013标准参考图标准要求① 箱内清洁、美观，元器件布置合理，箱内接线整齐，回路标示齐全，进线电缆留有余量，并挂牌标识；② 箱体及柜门接地可靠；③ 箱体柜门内侧贴配电箱系统图(系统图纸过塑)；同一端子导线连接不多于 2 根，连接螺栓配备双平垫片及弹簧垫片；④ 配电箱进、出线口要做护口保护；⑤ 配电箱通电运行一段时间后应对接线端子拧紧处理；⑥ 照明配电箱必须设置地排、零排且标示清楚；⑦ 配电箱回路标识清楚，电线端头需套回路标识。①②③③⑤⑥
