配电箱安装交底记录

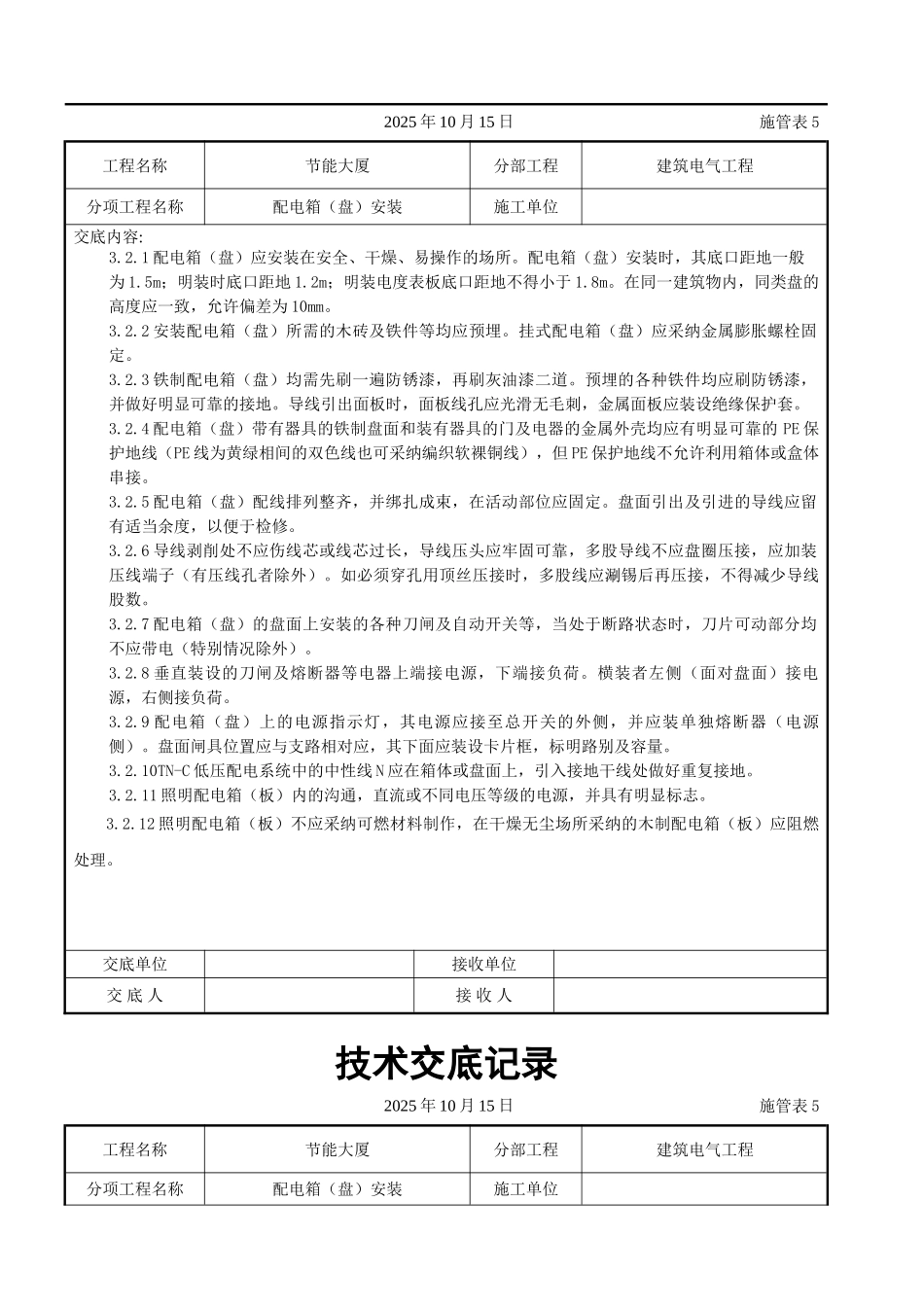

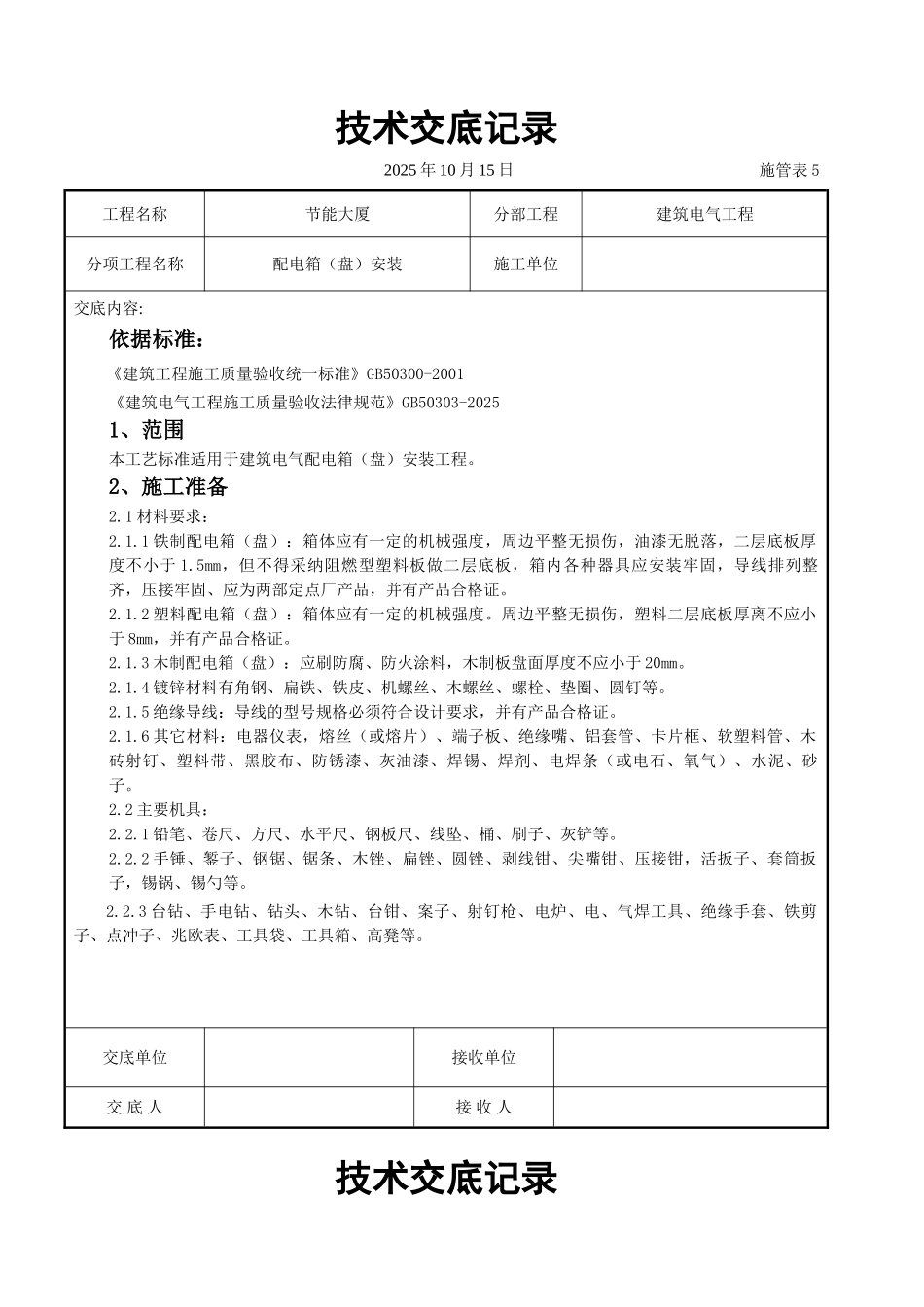

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称配电箱（盘）安装施工单位交底内容:依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20251、范围本工艺标准适用于建筑电气配电箱（盘）安装工程。2、施工准备2.1 材料要求：2.1.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于 1.5mm，但不得采纳阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。2.1.2 塑料配电箱（盘）：箱体应有一定的机械强度。周边平整无损伤，塑料二层底板厚离不应小于 8mm，并有产品合格证。2.1.3 木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于 20mm。2.1.4 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。2.1.5 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。2.1.6 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。2.2 主要机具：2.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。2.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。2.2.3 台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称配电箱（盘）安装施工单位交底内容:2.3 作业条件：2.3.1 随土建结构预留好暗装配电箱的安装位置。2.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。2.3.3 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。3、操作工艺3.1 工艺流程：3.2 配电箱（盘）安装要求：交底单位接收单位交 底 人接 收 人技术交底记录配电箱（盘）安装要求弹线定位明装配电箱（盘）铁架固定（盘面）螺栓固定（盘面）暗装配电箱箱 (盘) 固 定盘面组装实物排列加 工固定电具电盘配线绝缘摇测2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名...
