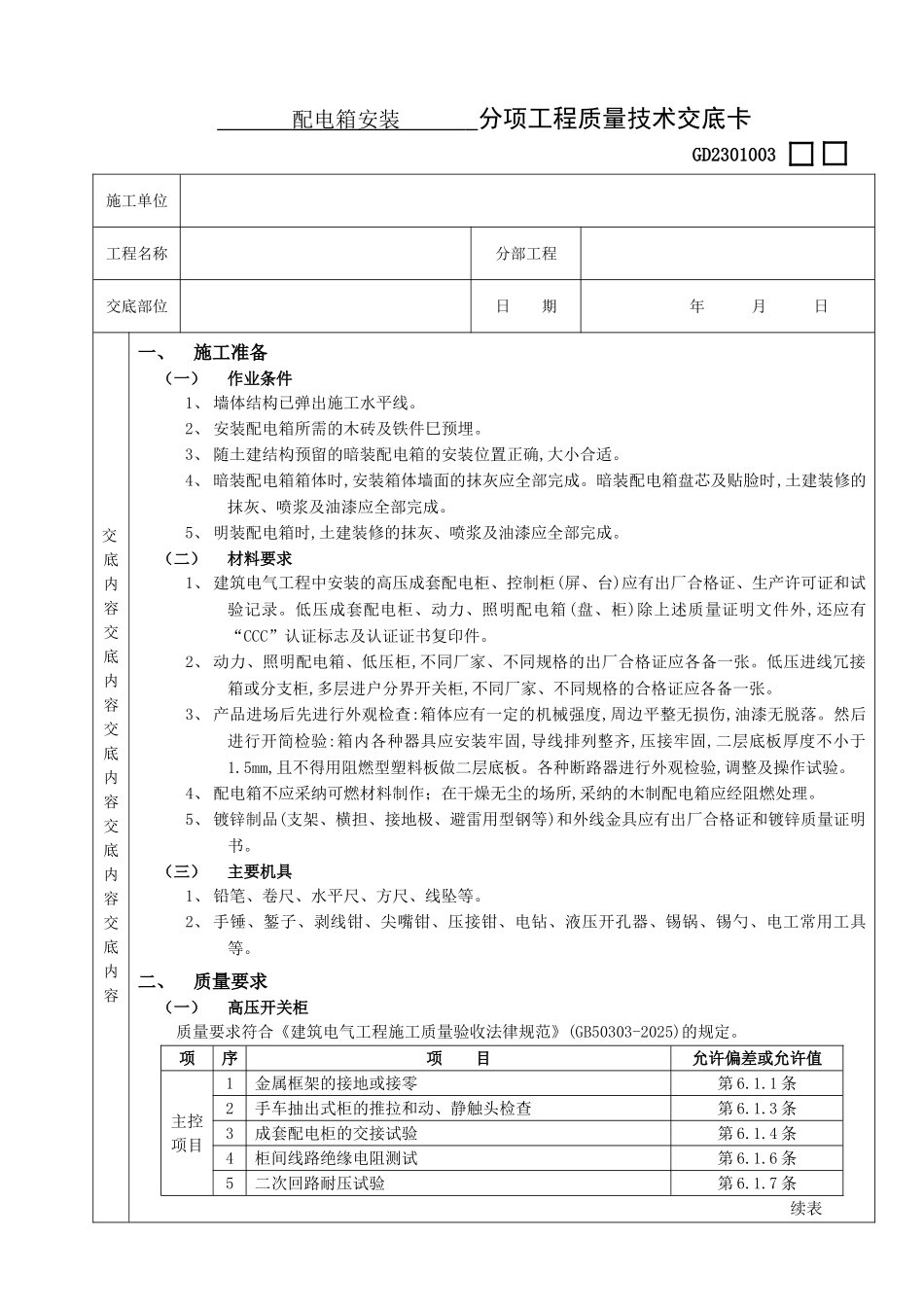

配电箱安装 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容交底内容交底内容交底内容交底内容一、施工准备（一）作业条件1、 墙体结构已弹出施工水平线
2、 安装配电箱所需的木砖及铁件巳预埋
3、 随土建结构预留的暗装配电箱的安装位置正确,大小合适
4、 暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成
5、 明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成
（二）材料要求1、 建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录
低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件
2、 动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张
低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张
3、 产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1
5mm,且不得用阻燃型塑料板做二层底板
各种断路器进行外观检验,调整及操作试验
4、 配电箱不应采纳可燃材料制作；在干燥无尘的场所,采纳的木制配电箱应经阻燃处理
5、 镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书
（三）主要机具1、 铅笔、卷尺、水平尺、方尺、线坠等
2、 手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等
二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303-2025)的规定
项序项 目允许偏差或允许值主控项目1金属框架的接地或接零第 6
