配电箱集中采购招标文件技术标准

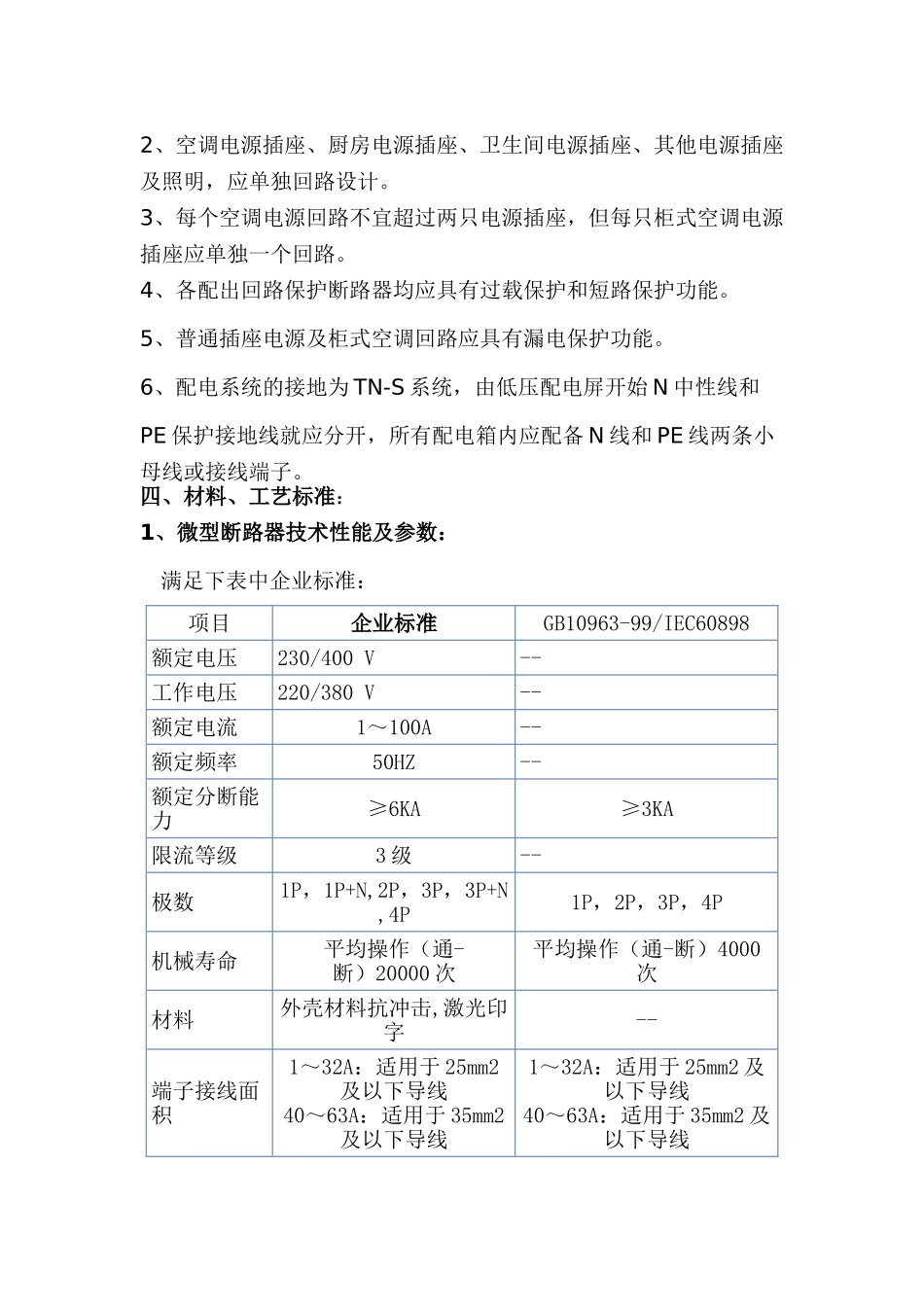

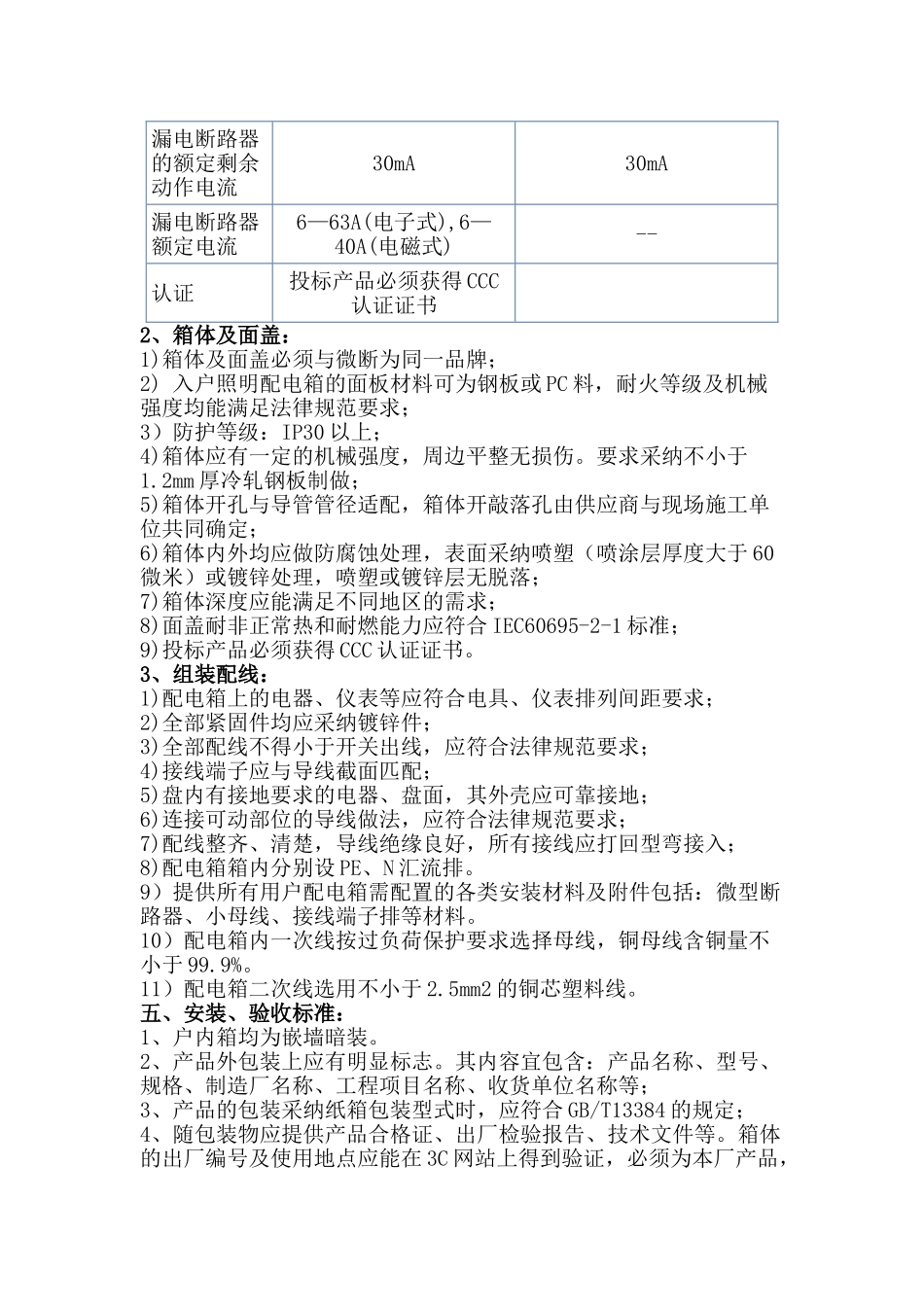

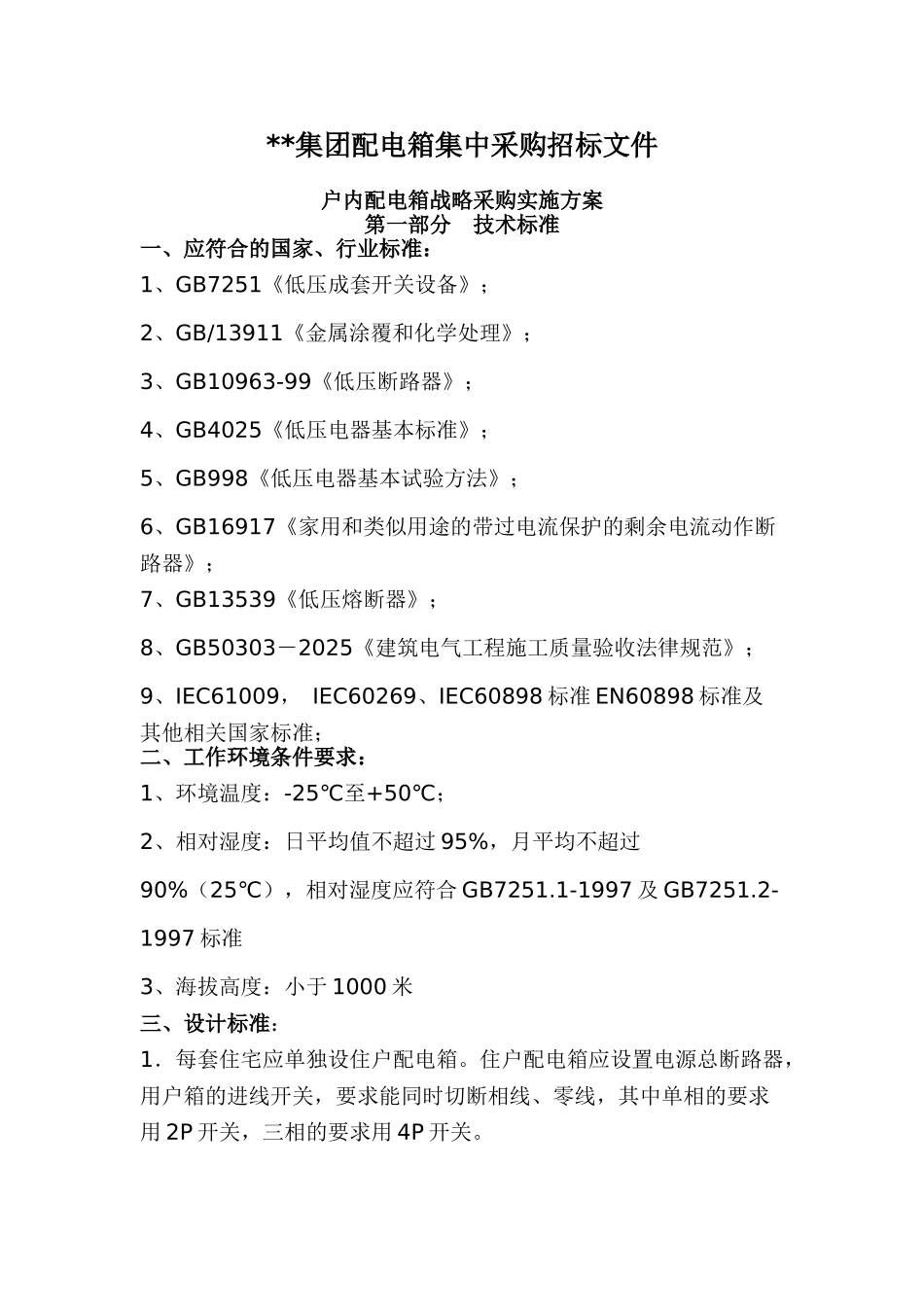

**集团配电箱集中采购招标文件户内配电箱战略采购实施方案第一部分 技术标准一、应符合的国家、行业标准：1、GB7251《低压成套开关设备》；2、GB/13911《金属涂覆和化学处理》；3、GB10963-99《低压断路器》；4、GB4025《低压电器基本标准》；5、GB998《低压电器基本试验方法》；6、GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》；7、GB13539《低压熔断器》；8、GB50303－2025《建筑电气工程施工质量验收法律规范》；9、IEC61009， IEC60269、IEC60898 标准 EN60898 标准及其他相关国家标准；二、工作环境条件要求：1、环境温度：-25℃至+50℃；2、相对湿度：日平均值不超过 95%，月平均不超过90%（25℃），相对湿度应符合 GB7251.1-1997 及 GB7251.2-1997 标准3、海拔高度：小于 1000 米三、设计标准：1．每套住宅应单独设住户配电箱。住户配电箱应设置电源总断路器，用户箱的进线开关，要求能同时切断相线、零线，其中单相的要求用 2P 开关，三相的要求用 4P 开关。2、空调电源插座、厨房电源插座、卫生间电源插座、其他电源插座及照明，应单独回路设计。3、每个空调电源回路不宜超过两只电源插座，但每只柜式空调电源插座应单独一个回路。4、各配出回路保护断路器均应具有过载保护和短路保护功能。5、普通插座电源及柜式空调回路应具有漏电保护功能。6、配电系统的接地为 TN-S 系统，由低压配电屏开始 N 中性线和PE 保护接地线就应分开，所有配电箱内应配备 N 线和 PE 线两条小母线或接线端子。四、材料、工艺标准：1、微型断路器技术性能及参数： 满足下表中企业标准： 项目企业标准GB10963-99/IEC60898额定电压230/400 V--工作电压220/380 V--额定电流1～100A--额定频率50HZ--额定分断能力≥6KA≥3KA限流等级3 级--极数1P，1P+N,2P，3P，3P+N,4P1P，2P，3P，4P机械寿命平均操作（通-断）20000 次平均操作（通-断）4000次材料外壳材料抗冲击,激光印字--端子接线面积1～32A：适用于 25mm2及以下导线40～63A：适用于 35mm2及以下导线1～32A：适用于 25mm2 及以下导线40～63A：适用于 35mm2 及以下导线漏电断路器的额定剩余动作电流30mA30mA漏电断路器额定电流6—63A(电子式),6—40A(电磁式)--认证投标产品必须获得 CCC认证证书2、箱体及面盖：1)箱体及面盖必须与微断为同一品牌；2) 入户照明配电箱的面板材料可为钢板或 PC 料，耐火等级及机械强度均能满足法律规范要求； 3）防护等级...
