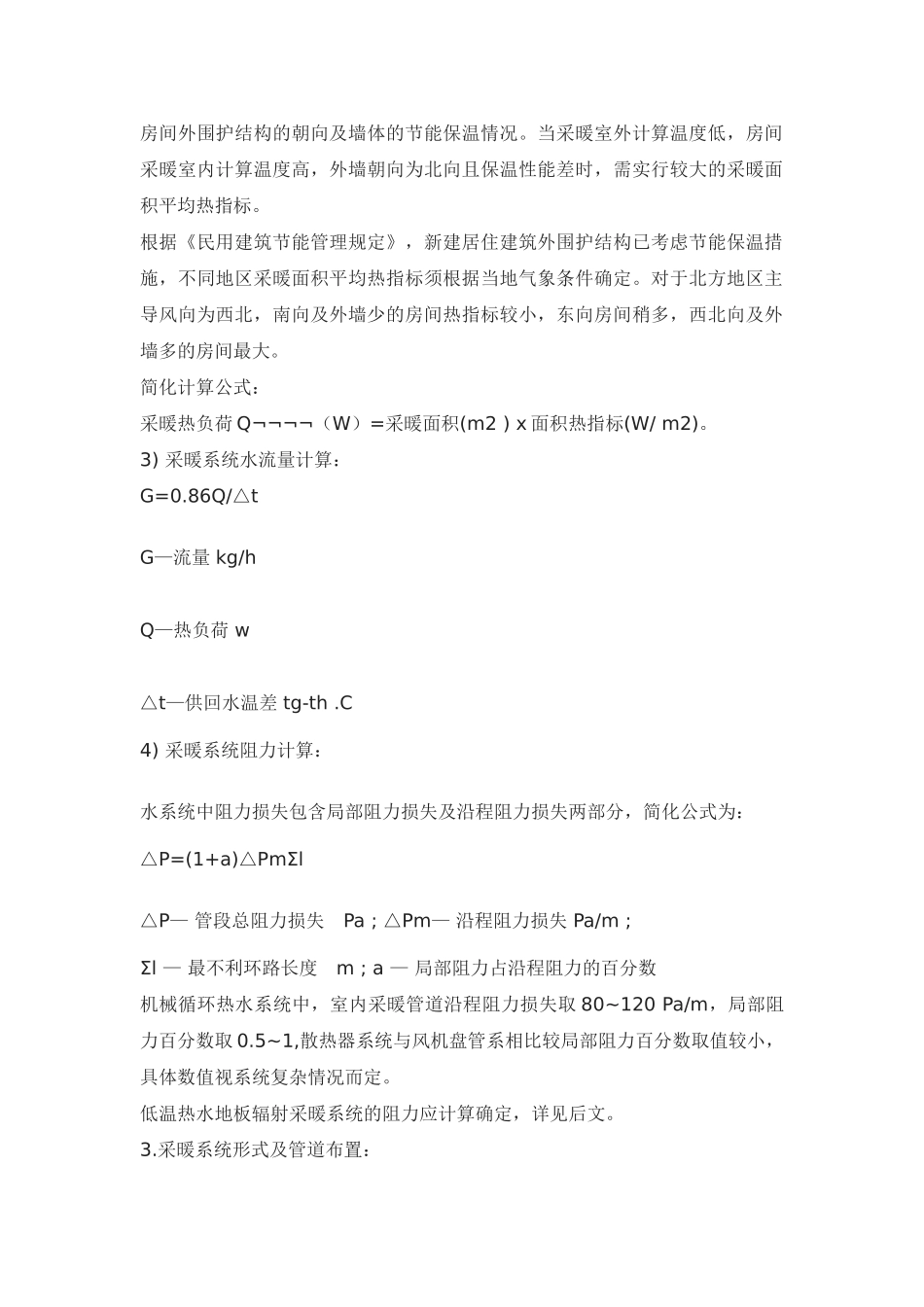

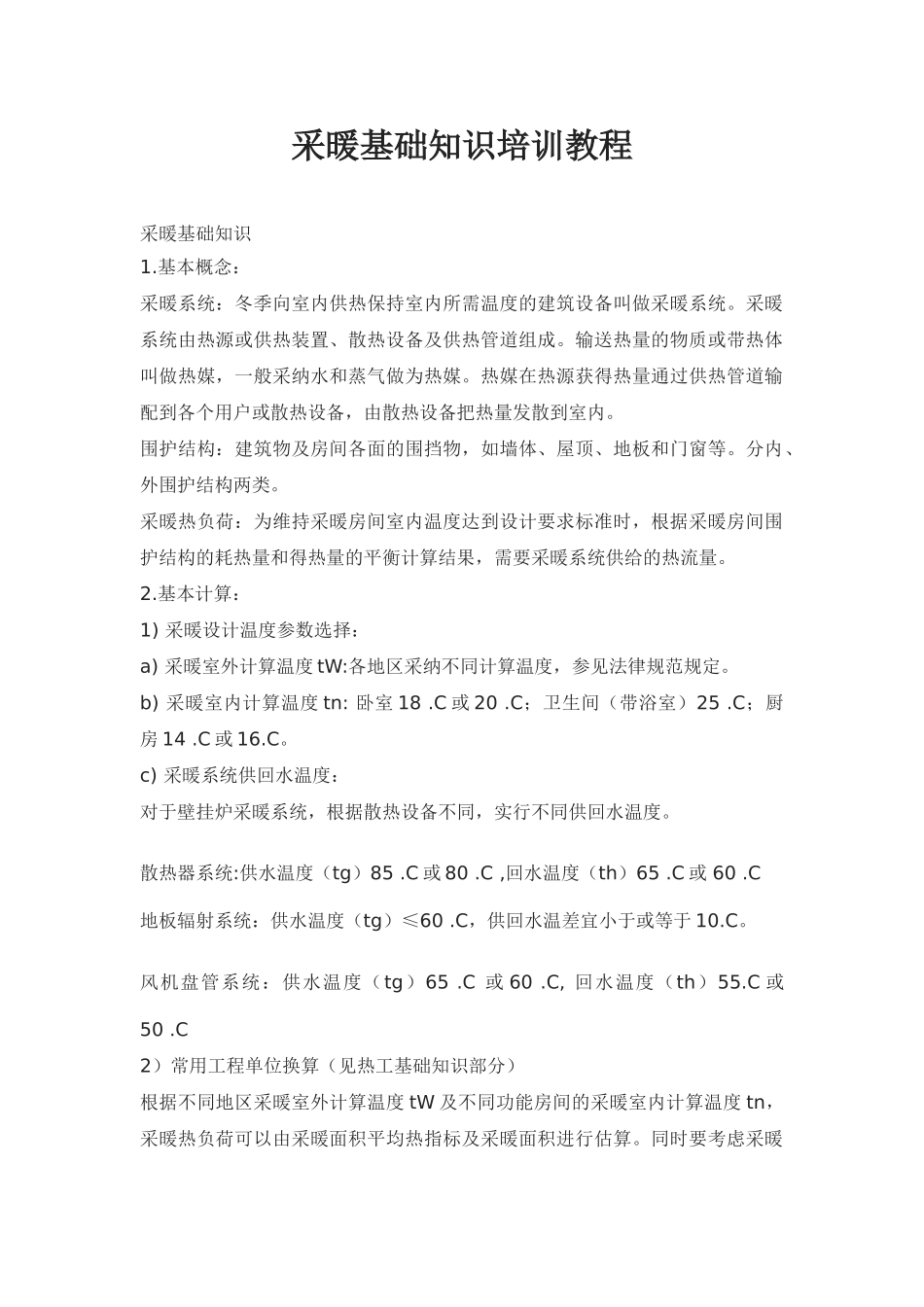

采暖基础知识培训教程采暖基础知识1.基本概念：采暖系统：冬季向室内供热保持室内所需温度的建筑设备叫做采暖系统。采暖系统由热源或供热装置、散热设备及供热管道组成。输送热量的物质或带热体叫做热媒，一般采纳水和蒸气做为热媒。热媒在热源获得热量通过供热管道输配到各个用户或散热设备，由散热设备把热量发散到室内。围护结构：建筑物及房间各面的围挡物，如墙体、屋顶、地板和门窗等。分内、外围护结构两类。采暖热负荷：为维持采暖房间室内温度达到设计要求标准时，根据采暖房间围护结构的耗热量和得热量的平衡计算结果，需要采暖系统供给的热流量。2.基本计算：1) 采暖设计温度参数选择：a) 采暖室外计算温度 tW:各地区采纳不同计算温度，参见法律规范规定。b) 采暖室内计算温度 tn: 卧室 18 .C 或 20 .C；卫生间（带浴室）25 .C；厨房 14 .C 或 16.C。c) 采暖系统供回水温度：对于壁挂炉采暖系统，根据散热设备不同，实行不同供回水温度。散热器系统:供水温度（tg）85 .C 或 80 .C ,回水温度（th）65 .C 或 60 .C 地板辐射系统：供水温度（tg）≤60 .C，供回水温差宜小于或等于 10.C。风机盘管系统：供水温度（tg）65 .C 或 60 .C, 回水温度（th）55.C 或 50 .C2）常用工程单位换算（见热工基础知识部分）根据不同地区采暖室外计算温度 tW 及不同功能房间的采暖室内计算温度 tn，采暖热负荷可以由采暖面积平均热指标及采暖面积进行估算。同时要考虑采暖房间外围护结构的朝向及墙体的节能保温情况。当采暖室外计算温度低，房间采暖室内计算温度高，外墙朝向为北向且保温性能差时，需实行较大的采暖面积平均热指标。根据《民用建筑节能管理规定》，新建居住建筑外围护结构已考虑节能保温措施，不同地区采暖面积平均热指标须根据当地气象条件确定。对于北方地区主导风向为西北，南向及外墙少的房间热指标较小，东向房间稍多，西北向及外墙多的房间最大。简化计算公式：采暖热负荷 Q¬¬¬¬（W）=采暖面积(m2 ) x 面积热指标(W/ m2)。3) 采暖系统水流量计算：G=0.86Q/△t G—流量 kg/hQ—热负荷 w△t—供回水温差 tg-th .C4) 采暖系统阻力计算：水系统中阻力损失包含局部阻力损失及沿程阻力损失两部分，简化公式为： △P=(1+a)△PmΣl△P— 管段总阻力损失 Pa ; △Pm— 沿程阻力损失 Pa/m ;Σl — 最不利环路长度 m ; a — 局部阻力占沿程阻力的百分数机械循环热水系统...
